AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器，可满足工业过程控制应用的要求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能，可以驱动1H的电感负载。这款器件采用10.8 V至40V（AD5410/AD5420AREZ）或10.8V至60V（AD5410/AD5420ACPZ）电源供电。输出回路为0 V至AVDD – 2.5 V。

灵活的串口为SPI和MICROWIRE兼容接口，可在三线制模式下工作，以将隔离应用所需的数字隔离电路降至最少。这款器件还包含确保器件在已知状态下上电的上电复位功能，以及将输出设定为所选电流范围低端的异步清零（CLEAR）引脚。

总输出误差典型值为±0.01% FSR。

应用

过程控制

执行器控制

可编程逻辑控制器（PLC）

• 16位分辨率和单调性
• 电流输出范围：
  4至20mA、0至20mA或0至24mA
  总不可调整误差（TUE）：0.1%
  输出漂移：3ppm/°C
• 灵活的串行数字接口
• 片上输出故障检测
• 片上基准：10 ppm/°C（最大值）
• 异步清零功能
• 电源 (AVDD) 范围
  10.8V 至 60 V; AD5420BCPZ
  10.8V 至 40V; AD5420BREZ
• 输出回路：AVDD – 2.5 V
• 温度范围：−40°C至+85°C
• 24引脚TSSOP封装

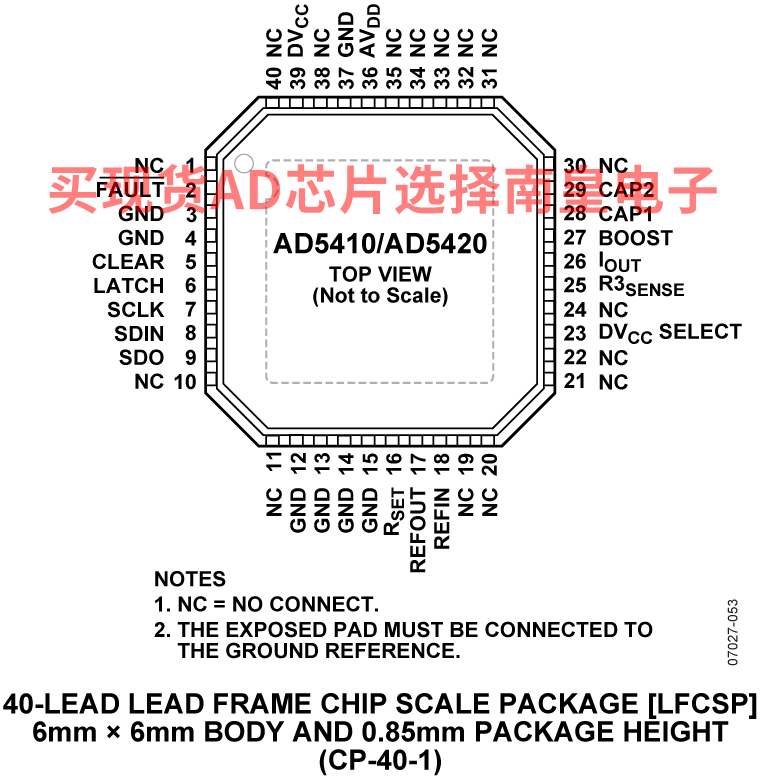

AD5420ACPZ-REEL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.46（1000+个）

AD5420ACPZ-REEL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：6.46（1000+个）

AD5420AREZ，封装：24-Lead TSSOP w/ EP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：6.8（100-499个）；5.61（1000+个）

AD5420AREZ-REEL7，封装：24-Lead TSSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.8（100-499个）；5.61（1000+个）

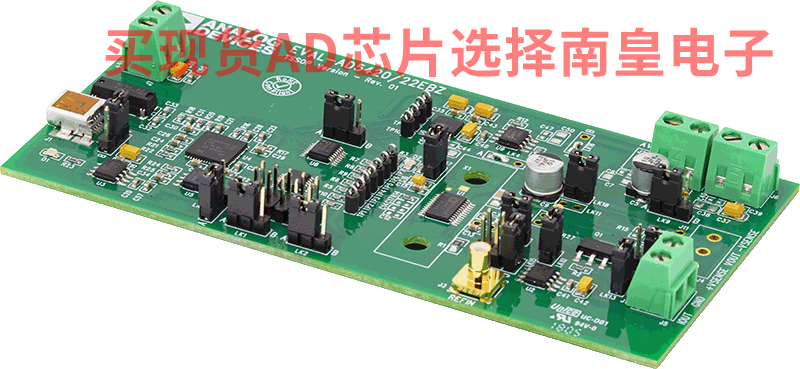

EVAL-AD5420：AD5420 评估板

该评估板可在外部DSP或微控制器的控制下单独使用，也可通过USB接口连接PC使用。通过USB接口与PC相连时，可使用提供的软件对AD5420的寄存器进行编程。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
