AD5415是一款CMOS1、12位、双通道、电流输出数模转换器(DAC)。 这款器件采用2.5 V至5.5 V电源供电，因此适合电池供电应用及其它应用。

该器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。 与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。 此外，该器件内置双极性操作及其它配置模式所需的四象限电阻。

该DAC采用双缓冲三线式串行接口，并且与SPI、QSPI、MICROWIRE及大多数DSP接口标准兼容。 采用多个封装时，还可以通过串行数据输出(SDO)引脚，将这些DAC以菊花链形式相连。 利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。 上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

提供EVAL-AD5415/AD5449SDZ评估板来评估DAC性能。 欲了解更多信息，请参阅UG-296评估板用户指南。

1美国专利第5,689,257号。

应用

• 乘法带宽：10 MHz
• 片内四象限电阻提供灵活的输出范围
• 积分非线性(INL)：±1LSB

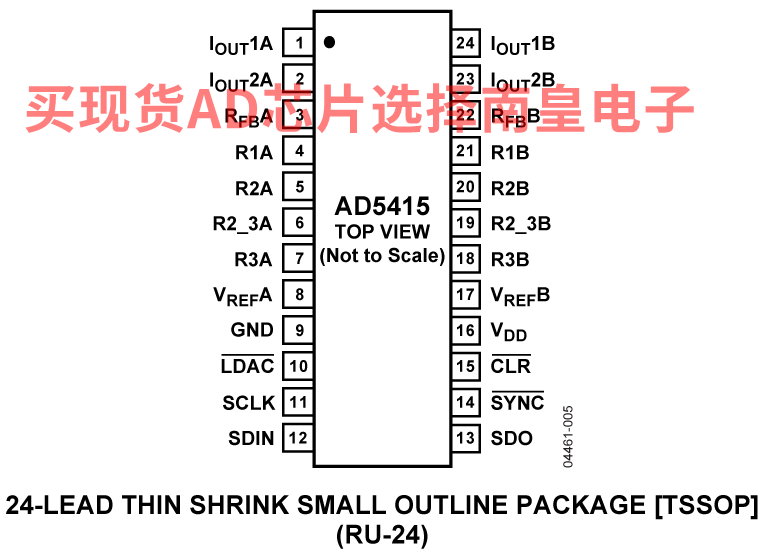

• 24引脚TSSOP封装
• 2.5 V至5.5 V电源供电
• ±10 V基准电压输入
• 50 MHz串行接口
• 更新速率：2.47 MSPS

• 扩展温度范围： -40℃至125℃
• 四象限乘法
• 上电复位
• 功耗：0.5 µA（典型值）
• 保证单调性
• 菊花链模式
• 回读功能

AD5415YRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 125C，AD官网报价：6.45（100-499个）；5.23（1000+个）

AD5415YRUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.45（100-499个）；5.23（1000+个）

AD5415YRUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.45（100-499个）；5.23（1000+个）

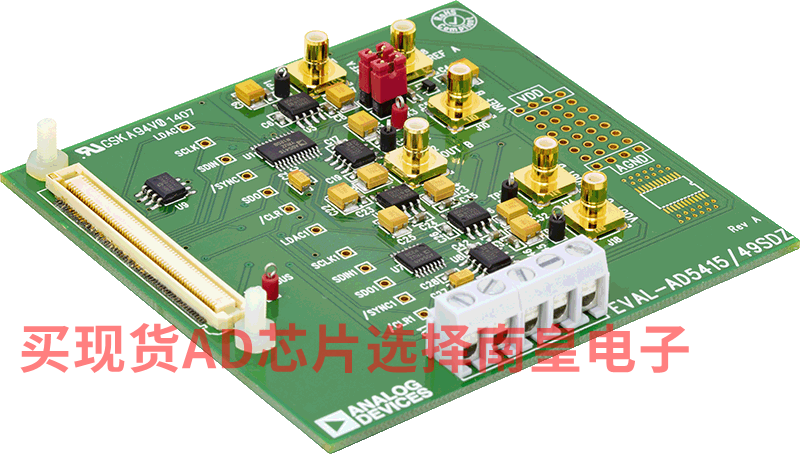

EVAL-AD5415：AD5415 评估板

AD5415评估板包含SDP连接和软件，可通过SDP板控制AD5415。
