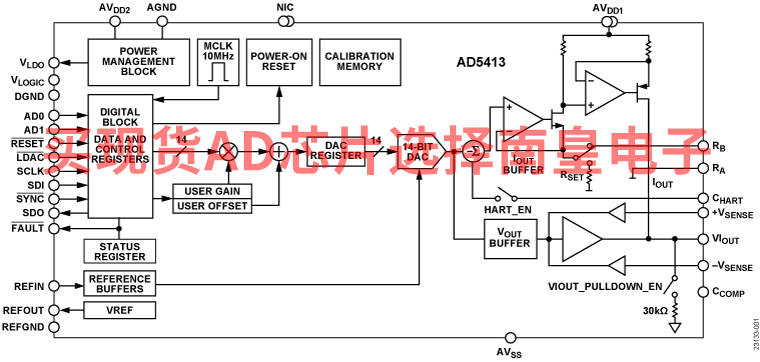

AD5413 是一款单通道、14 位、电压和电流输出数模转换器 (DAC)，可在最小 −33 V（AVSS 引脚上）至最大 +33 V（AVDD1 引脚上）的电源范围内工作。CHART 引脚可以使可寻址远程传感器高速通道 (HART) 信号交流耦合在电流输出上。

AD5413 使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI、MICROWIRE、数字信号处理器 (DSP) 和微控制器接口标准兼容。SPI 接口具有可选的 SPI 循环冗余校验码 (CRC)。AD5413 实现了类似 DAC 的较早版本的改进的诊断功能。

应用

• 过程控制
• 执行器控制
• 通道隔离型模拟输出可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
• HART 网络连接

• 14 位分辨率和单调性
• 在单个端子上提供电压和电流输出
• 电流输出范围：0 mA 至 24 mA，±0.3％ FSR TUE （最大值）
• 调整后的输出电压范围：±10.5 V, ±0.3% FSR TUE
• 具有未调整的超量程的输出电压范围：±12.6 V（相当于 +10 V 时超量程的 26％）

• 用户可编程偏移和增益
• 片内基准电压源
• 片内诊断
• 温度范围为 ?40°C 至 +105°C

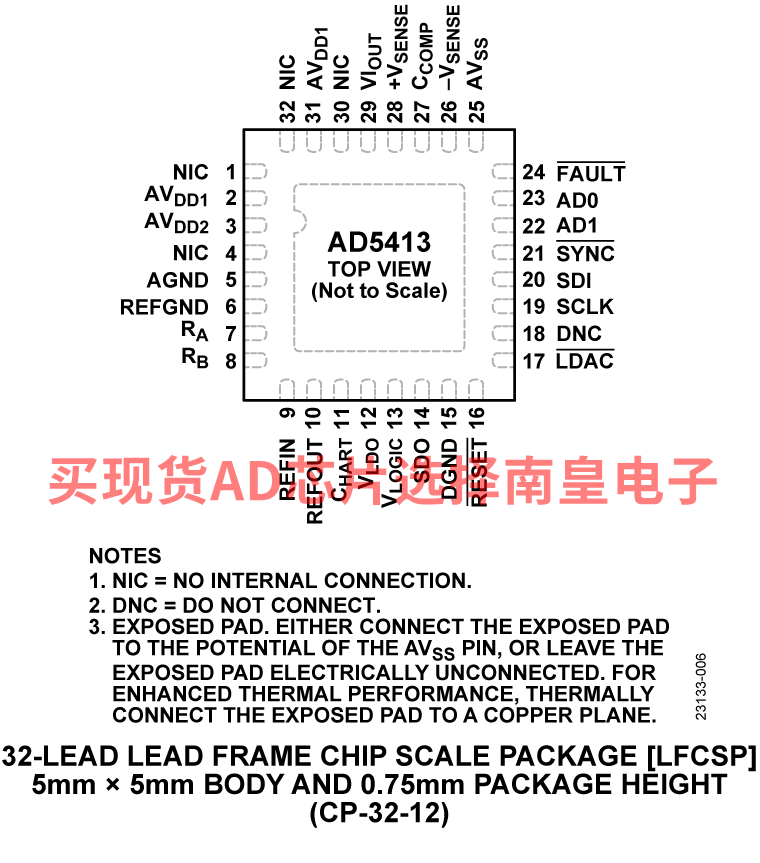

• 32 引脚、5 mm × 5 mm LFCSP 封装

AD5413BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.49（1000+个）

AD5413BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.49（1000+个）

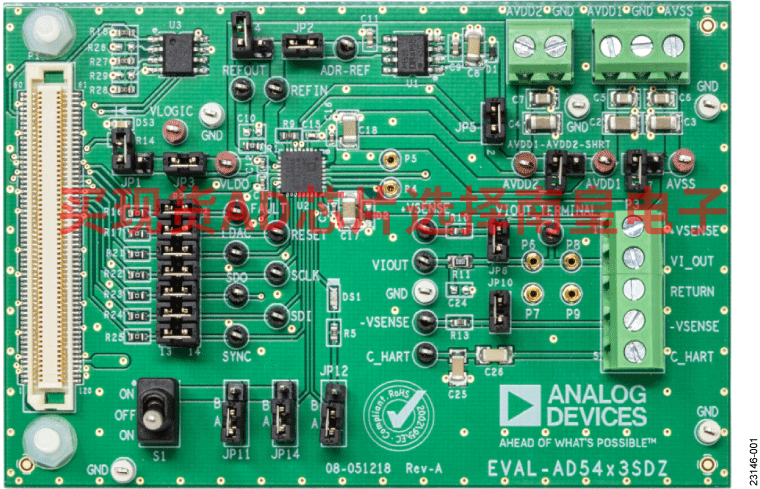

EVAL-AD5413SDZ：用于评估具有HART连接功能的AD5413单通道16位电流或电压输出DAC

该用户指南介绍适用于AD5413单通道14位电压和14位电流输出数模转换器 (DAC) 的EVAL-AD5413SDZ评估板。

EVAL-AD5413SDZ（参见图1）需要使用EVAL-SDP-CS1Z系统演示平台 (SDP-S) 板。EVAL-AD5413SDZ通过SDP-S板连接到PC的USB端口。分析控制评估 (ACE) 软件可简化AD5413编程，并且可与EVAL-AD5413SDZ配合使用。

有关AD5413的完整详细信息，请参见AD5413数据手册。使用EVAL-AD5413SDZ时，应同时参阅数据手册和本用户指南。
