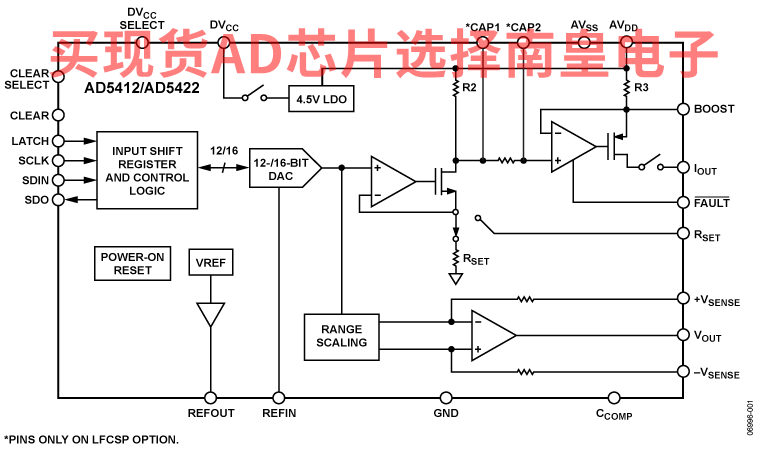

AD5412/AD5422是低成本、精密、完全集成、12/16位数模转换器(DAC)，内置可编程电流源和可编程电压输出，设计用于满足工业过程控制应用的需要。

输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA或者超量程的0 mA至24 mA。

此产品的LFCSP版本有一个CAP2引脚，可以将HART信号耦合到AD5412/AD5422的电流输出上。

电压输出由一个独立引脚提供，该引脚可配置成提供0 V至5 V、0 V至10 V、±5 V或±10 V输出范围；所有范围均提供10%的超量程。

模拟输出有短路和开路保护，可驱动1 μF的容性负载。

该器件的AVDD工作电压范围是10.8 V至40 V。输出环路顺从电压范围是0 V至AVDD – 2.5 V。

灵活的串行接口为SPI和MICROWIRE兼容型，可以采用三线式模式工作，从而极大地降低隔离应用的数字隔离要求。

器件还包括上电复位功能，确保器件在已知状态下上电。该器件还含有一个异步清零引脚(CLEAR)，它可将输出设置为零电平/中间电平电压输出或将输出设置为选定电流范围的低端。

在电流模式和电压模式下，总输出误差典型值均为±0.01%。

应用
- 过程控制
- 执行器控制
- PLC
- HART网络连接（仅适用于LFCSP封装）

• 12/16位分辨率和单调性
• 电流输出范围：4 mA至20 mA；0 mA至20 mA；0 mA至24 mA
  总非调整误差(TUE)：±0.01 %（典型值，FSR）
  输出漂移：±3 ppm/°C
• 电压输出范围：0 V至5 V；0 V至10 V；±5 V；±10 V
  超量程：10%
  总非调整误差(TUE)：±0.01 %（典型值，FSR）
  输出漂移：±2 ppm/°C
• 灵活的串行数字接口
• 片内输出故障检测
• 片上基准压源：10 ppm/°C（最大值）
• 可选的稳压DVCC输出
• 异步清零功能
• 电源范围
  AVDD：10.8V至40 V
  AVSS：-26.4V至-3V/0V
• 输出环路顺从电压：AVDD – 2.5 V
• 温度范围：−40°C至+85°C

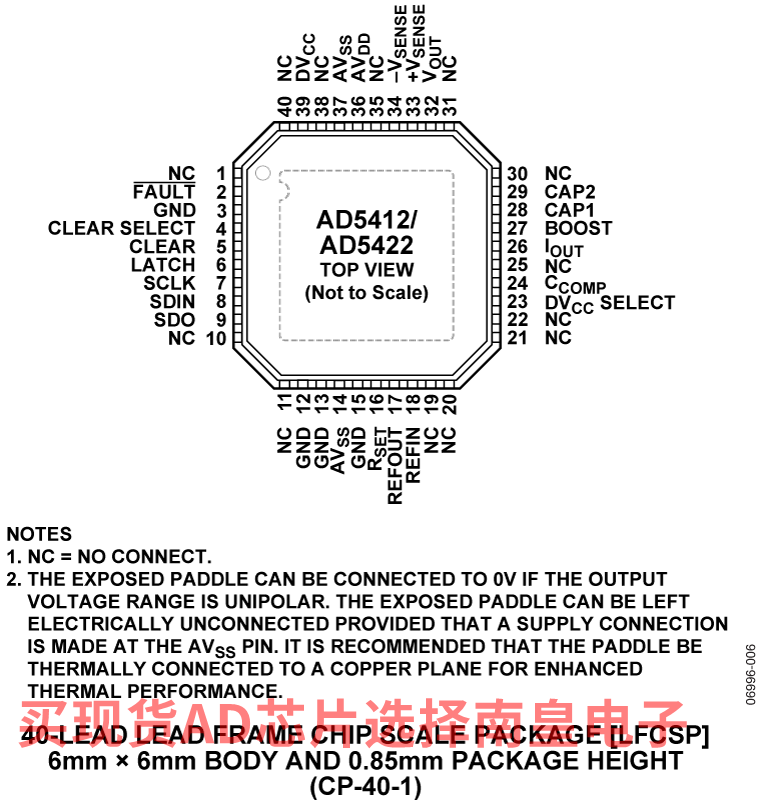

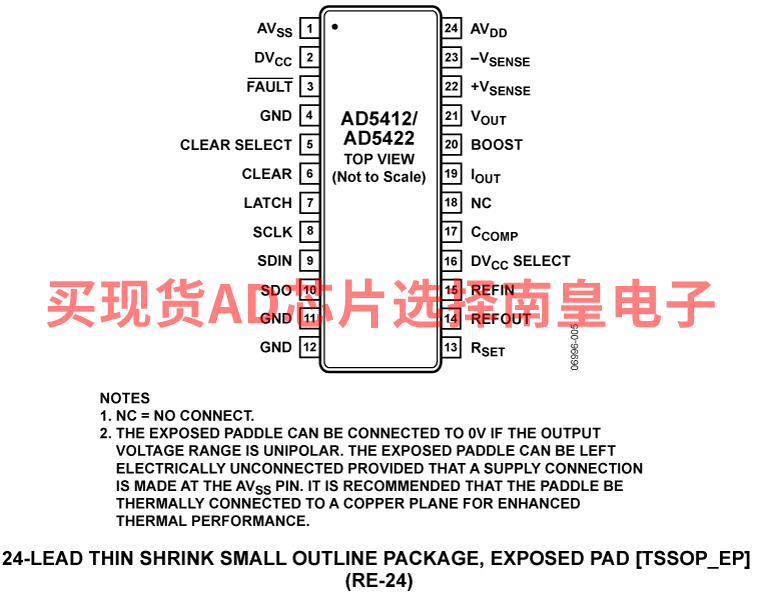

• TSSOP和LFCSP封装

AD5412ACPZ-REEL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：5.41（1000+个）

AD5412ACPZ-REEL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：5.41（1000+个）

AD5412AREZ，封装：24-Lead TSSOP w/ EP，包装形式及数量：管装，62，工作温度：-40 to 105C，AD官网报价：6.59（100-499个）；5.41（1000+个）

AD5412AREZ-REEL7，封装：24-Lead TSSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.59（100-499个）；5.41（1000+个）

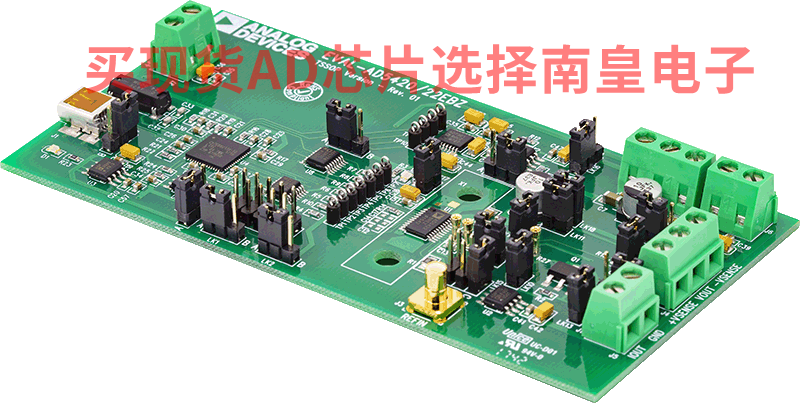

EVAL-AD5422：AD5422 评估板

该评估板可在外部DSP或微控制器的控制下单独使用，也可通过USB接口连接PC使用。通过USB接口与PC相连时，可使用提供的软件对AD5422的寄存器进行编程。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
