AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器，可满足工业过程控制应用的需求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能，可以驱动1H的电感负载。该器件采用10.8 V至40V（AD5410/AD5420AREZ）或10.8V至60V（AD5410/AD5420ACPZ）范围的电源供电。输出回路为0 V至AVDD – 2.5 V。

灵活的串口为SPI和MICROWIRE兼容接口，可在三线制模式下工作，以将隔离应用中所需的数字隔离电路降至较少。该器件还包含一个确保器件在已知状态下上电的上电复位功能以及一个将输出设定为所选电流范围低端的异步清零（CLEAR）引脚。

总输出误差典型值为±0.1% FSR。

应用

过程控制

执行器控制

可编程逻辑控制器（PLC）

Data Sheet, Rev. PrE, 5/08

,AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器，可满足工业过程控制应用的需求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能，可以驱动1H的电感负载。该器件采用10.8 V至40V（AD5410/AD5420AREZ）或10.8V至60V（AD5410/AD5420ACPZ）范围的电源供电。输出回路为0 V至AVDD – 2.5 V。

灵活的串口为SPI和MICROWIRE兼容接口，可在三线制模式下工作，以将隔离应用中所需的数字隔离电路降至较少。该器件还包含一个确保器件在已知状态下上电的上电复位功能以及一个将输出设定为所选电流范围低端的异步清零（CLEAR）引脚。

总输出误差典型值为±0.1% FSR。

应用

过程控制

执行器控制

可编程逻辑控制器（PLC）

Data Sheet, Rev. PrE,

灵活的串口为SPI和MICROWIRE兼容接口，可在三线制模式下工作，以将隔离应用中所需的数字隔离电路降至较少。该器件还包含一个确保器件在已知状态下上电的上电复位功能以及一个将输出设定为所选电流范围低端的异步清零（CLEAR）引脚。

总输出误差典型值为±0.1% FSR。

应用

过程控制

执行器控制

可编程逻辑控制器（PLC）

Data Sheet, Rev. PrE,

• 12位分辨率和单调性
• 电流输出范围：
  4至20mA、0至20mA或者0至24mA
  总不可调整误差（TUE）：0.1%
  输出漂移：3ppm/°C
• 灵活的串行数字接口
• 片上输出故障检测
• 片上基准（最大值10 ppm/°C）
• 异步清零功能
• 电源 (AVDD) 范围
  10.8V 至 40V
• 输出回路一致性：AVDD – 2.5 V
• 温度范围：-40°C至+85°C

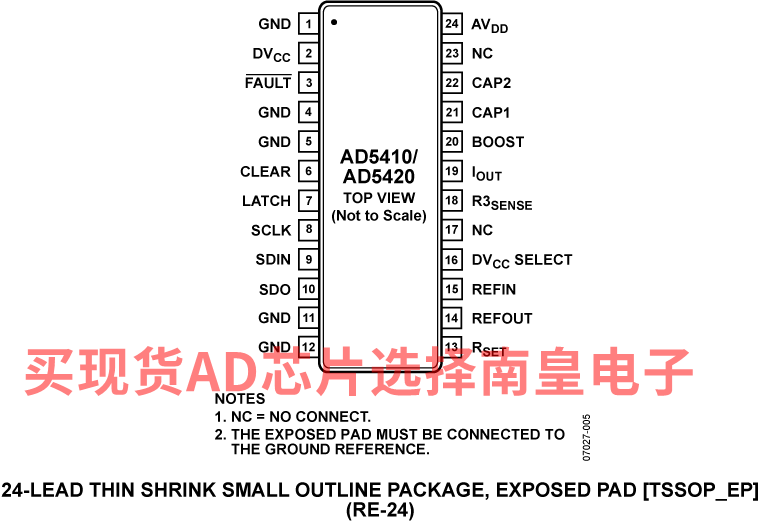

• 24引脚TSSOP封装

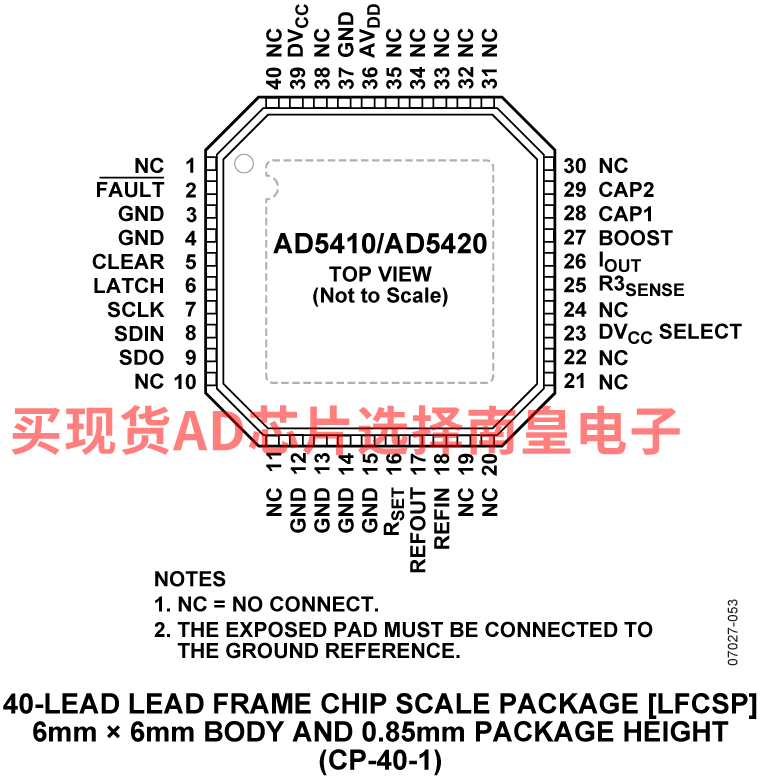

AD5410ACPZ-REEL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.63（1000+个）

AD5410ACPZ-REEL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：4.63（1000+个）

AD5410AREZ，封装：24-Lead TSSOP w/ EP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：5.64（100-499个）；4.63（1000+个）

AD5410AREZ-REEL7，封装：24-Lead TSSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.64（100-499个）；4.63（1000+个）

EVAL-AD5420：AD5420 评估板

该评估板可在外部DSP或微控制器的控制下单独使用，也可通过USB接口连接PC使用。通过USB接口与PC相连时，可使用提供的软件对AD5420的寄存器进行编程。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
