AD5390/AD5391分别是完整的16通道、14位和12位DAC，采用单电源供电。AD5392是一款完整的单电源、8通道、14位DAC。提供64引脚LFCSP或52引脚LQFP封装。所有通道均具有一个轨到轨的片内输出放大器。所有器件内置一个1.25 V/2.5 V、10 ppm/°C基准电压源。片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控，输出放大器升压模式则可以优化输出放大器压摆率。

AD5390/AD5391/AD5392内置一个三线式串行接口，接口速度超过30 MHz，兼容SPI、QSPI、MICROWIRE和DSP接口标准；以及一个I2C兼容接口，支持400 kHz数据传输速率。

输入寄存器与后置的DAC寄存器可提供双缓冲，使DAC输出既能独立更新，也能利用LDAC输入同时更新。各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。

每个通道的典型功耗为0.25 mA。

应用
- 仪器仪表和工业控制
- 功率放大器控制
- 电平设置(ATE)
- 控制系统
- 微机电系统(MEM) 制
- 可变光衰减器(VOA)
- 光收发器(MSA 300, XFP)

• AD5390：16通道、14位电压输出DAC
• AD5391：16通道、12位电压输出DAC
• AD5392：8通道、14位电压输出DAC
• 保证单调性
• INL ±1 LSB，最大值(AD5391)
  ±3 LSB，最大值(AD5390-5/AD5392-5)
  ±4 LSB，最大值(AD5390-3/AD5392-3)
• 1.25 V/2.5 V、10 ppm/ºC片内基准电压源

• 温度范围：−40°C至+85℃
• 轨到轨输出放大器
• 关断模式
• 封装类型
  64引脚LFCSP (9 mm × 9 mm)

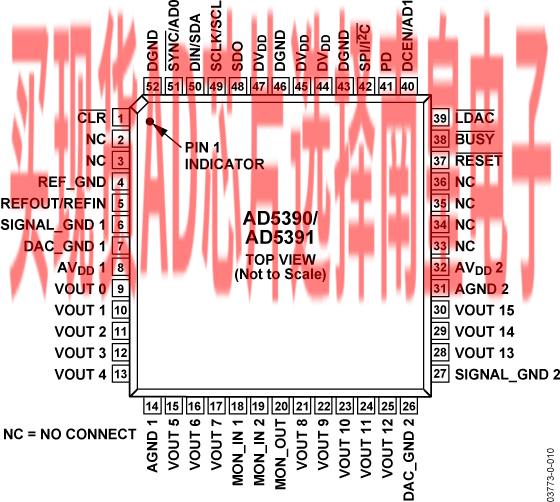

  52引脚LQFP (10 mm × 10 mm)
• 用户接口
• 欲了解更多特性，请参考数据手册

AD5391BCPZ-3，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.81（1000+个）

AD5391BCPZ-5，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.81（1000+个）

AD5391BSTZ-3，封装：52-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.81（1000+个）

AD5391BSTZ-5，封装：52-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：26.84（100-499个）；22.81（1000+个）

EVAL-AD5391：AD5391 评估板

该评估板可轻松评估AD5391的功能和性能。 评估板通过打印机端口连接到PC， 并提供软件，允许用户对AD5391的寄存器进行编程。

---

EVAL-AD5390：AD5390 评估板

该评估板可轻松评估AD5390的功能和性能。 评估板通过打印机端口连接到PC， 并提供软件，允许用户对AD5390的寄存器进行编程。
