AD5378在单个CSPBGA封装中集成了32个14位DAC。AD5378提供双极性输出范围，该范围由VREF(+)和VREF(−)输入施加的电压决定。最大输出电压范围为17.5 V，相应的双极性输出范围为−8.75 V至+8.75 V，可通过VREF(−) = −3.5 V和VREF(+) = +5 V的基准电压实现。

AD5378可在±11.4 V至±16.5 V的宽VSS/VDD电源范围内保证工作。负载电流为1.5 mA和0.5 mA时，输出放大器的裕量要求分别为2.5 V和2 V。

AD5378包含一个双缓冲并行接口，在 WR, CS以及DAC通道地址引脚A0至A7的控制下，14个数据位可载入其中一个输入寄存器中。它还具有与SPI、QSPI、MICROWIRE和DSP接口标准兼容的3线式串行接口，能够处理高达50 MHz的时钟速度。

当DAC寄存器接收到新数据时，DAC输出会相应更新。通过将LDAC输入拉低，所有输出可以同时更新。每个通道都具有可编程增益和失调调整寄存器。

各DAC输出均根据外部REFGND输入进行片内放大和缓冲。也可以通过 CLR 引脚将DAC输出切换至REFGND。表1和表2显示了高通道数双极性和单极性电压输出DAC的产品组合。

应用

• 自动测试设备(ATE)的电平设置
• 可变光衰减器(VOA)
• 光学开关
• 工业控制系统

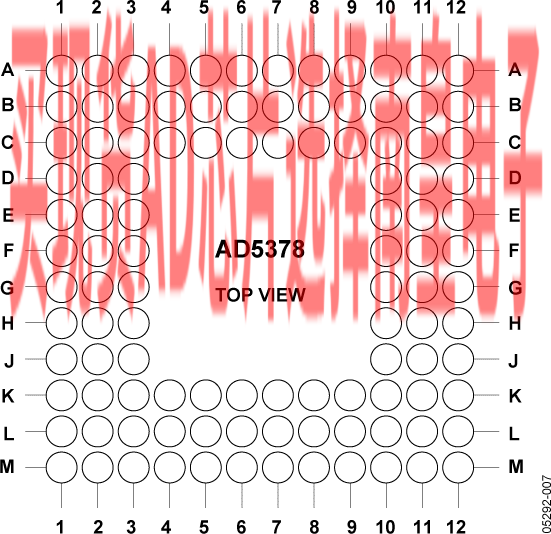

• 采用13 mm × 13 mm 108引脚CSPBGA封装的32通道DAC
• 保证14位单调性
• 缓冲电压输出
  输出电压范围：3.5 V × VREF(+)
  最大输出电压跨度：17.5 V

• 用户可编程
  失调和增益的系统校准功能
• 相对于REFGND的伪差分输出
• 欲了解更多特性，请参考数据手册

AD5378ABCZ，封装：108-Ball CSPBGA (13mm x 13mm x 1.7mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：73.95（100-499个）；65.75（1000+个）

AD5378ABCZ，封装：108-Ball CSPBGA (13mm x 13mm x 1.7mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：73.95（100-499个）；65.75（1000+个）
