AD5373（32通道、14-Bit、串行输入、电压输出型DAC）-AD代理

AD5373的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：32通道、14-Bit、串行输入、电压输出型DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5373的产品详情：

AD5372/AD5373分别是16-bit或14-bit DAC，采用64引脚LQFP封装。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为4组，每组8个DAC。2个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整，第1组到第3组通过失调DAC 1进行调整。

AD5372/AD5373　提供　VSS从-16.5 V 到-4.5 V、VDD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5372/AD5373具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。

DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，所有输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

自动测试设备（ATE）的电平设置

可变光学衰减器（VOA）

光学开关

工业控制系统

仪器仪表

Data Sheet, Rev. B, 03/08

AD5373的优势和特点：

在64引脚LQFP封装中集成32通道DAC
AD5372/AD53731 确保的16/14 bits单调性
最大输出电压范围是基准电压的4倍（20V）
可提供多种独立的输出范围

允许用户可编程失调和增益的系统校准功能
对用户定义的SIGGNDx进行清零
DAC输出的同步更新
欲了解更多信息，请参考数据手册

AD5373具体的完整产品型号参数及价格（美元）：

AD5373BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：63.32（100-499个）；53.82（1000+个）

AD5373BSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：64.08（100-499个）；54.46（1000+个）

AD5373BSTZ-REEL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：64.08（100-499个）；54.46（1000+个）

AD5373的评估套件：

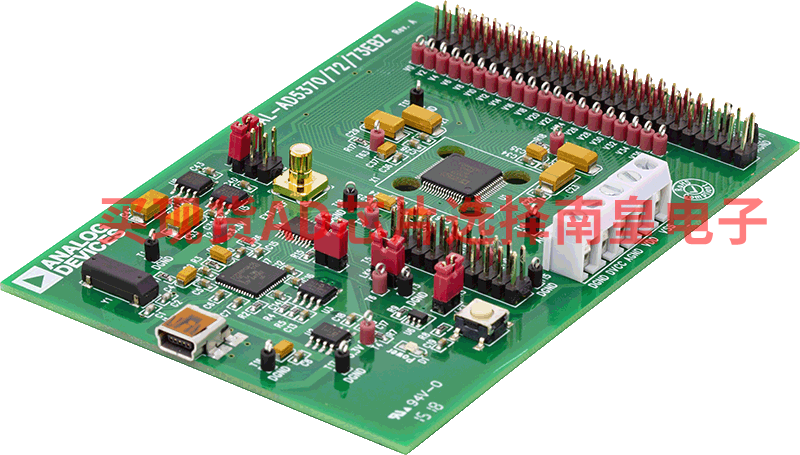

EVAL-AD5373：AD5373 评估板

AD5373评估板可用作独立板，使用外部DSP或微控制器进行控制，或者可连接到PC。还提供软件，可用于对AD536x的寄存器编程。对AD536x的控制通过USB接口来实现。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。

AD5373的电路图解：

AD5373的评估套件：
