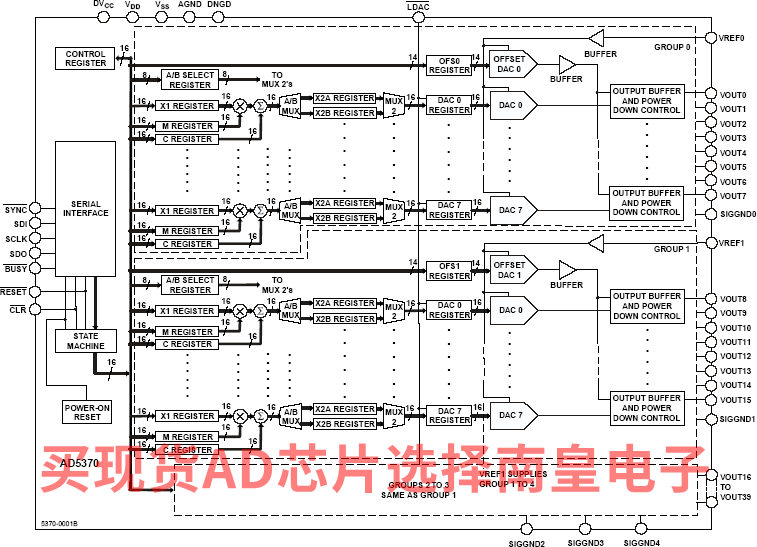

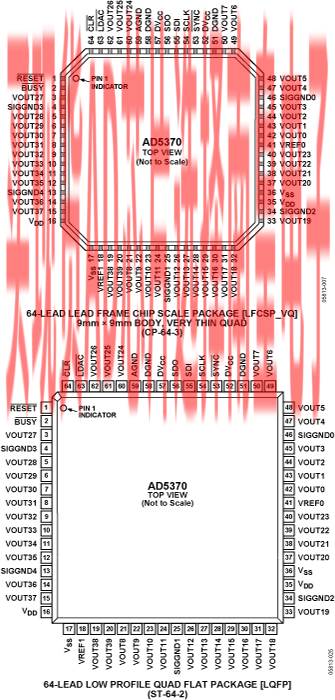

AD5370*是一款40通道的16-bit DAC，采用64引脚LFCSP封装和64引脚LQFP。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为5组，每组8个DAC。3个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整，第1组通过失调DAC 1进行调整，第2组到第4组通过失调DAC 2进行调整。

AD5370提供VSS从-16.5 V 到-4.5 V、VDD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5370具有与SPI、QSPI、MICROWIRE和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速率。它还具有100 MHz的低压差分信号（LVDS）串行接口。

DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低，的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器，允许去除增益和失调误差。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

自动测试设备（ATE）的电平设置

可变光学衰减器（VOA）

光学开关

工业控制系统

仪器仪表

*Protected by U.S. Patent No. 5,969,657; other patents pending.

Data Sheet, Rev. B, 3/08

• 40通道DAC，采用64引脚LFCSP和64引脚LQFP封装
• 保证16位单调性
• 最大输出电压范围：4 × VREF (20 V)
• 标称输出电压范围：-4 V至+8 V
• 提供多个独立的输出范围
• 允许用户可编程失调和增益的系统校准功能
• 通道分组和寻址特性

• 热关断功能
• DSP/微控制器兼容串行接口
• SPI串行接口
• 2.5 V至5.5 V数字接口
• 数字复位 (RESET)
• 清零至用户定义SIGGNDx的清零功能
• DAC输出同步更新

AD5370BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：84.85（100-499个）；72.12（1000+个）

AD5370BCPZ-REEL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：84.85（100-499个）；72.12（1000+个）

AD5370BSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：84.85（100-499个）；72.12（1000+个）

AD5370BSTZ-REEL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：84.85（100-499个）；72.12（1000+个）

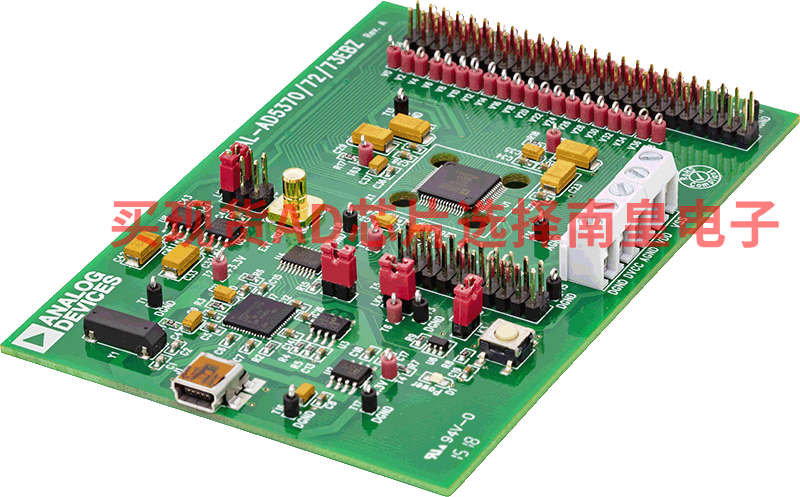

EVAL-AD5370：AD5370 评估板

AD5370评估板可用作独立板，使用外部DSP或微控制器进行控制，或者可连接到PC。还提供软件，可用于对AD536x的寄存器编程。对AD536x的控制通过USB接口来实现。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
