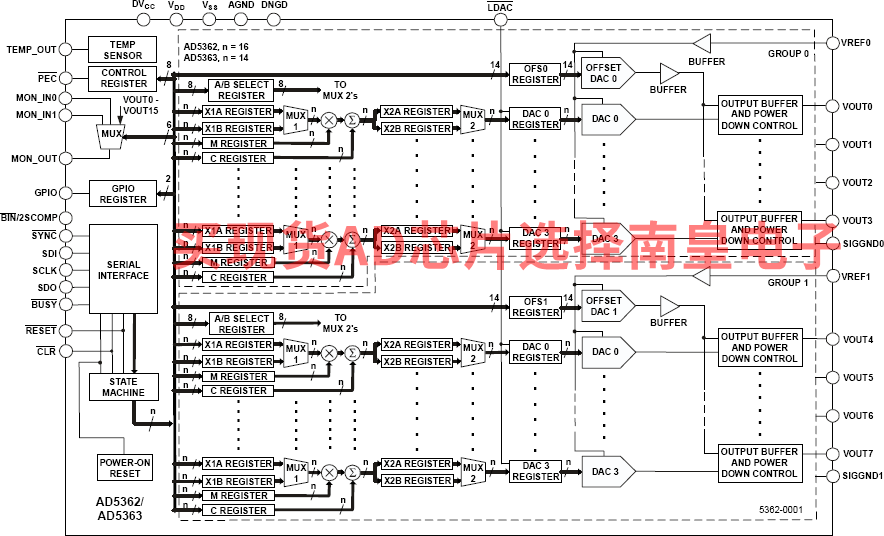

AD5362/AD5363在单个56引脚LFCSP或52引脚LQFP封装中集成了8个16/14位DAC。它提供的缓冲电压输出范围为基准电压的四倍。各DAC的增益和失调可以独立进行调整，以消除误差。该器件分成两组，每组4个DAC，具有更高的灵活性，且每组的输出范围可单独通过一个偏移DAC调节。

AD5362/AD5363可在VVSS从-4.5 V 到-16.5 V以及VDD从+8 V 到+16.5 V的宽电源范围内保证工作。负载电流为1 mA时，输出放大器的裕量要求为1.4 V。

AD5362/AD5363具有与SPI、QSPI、MICROWIRE和DSP接口标准兼容的高速串行接口，能够处理高达50 MHz的时钟速度。通过将LDAC输入拉低，所有输出可以同时更新。每个通道都具有可编程增益和失调调整寄存器。

各DAC输出均根据外部SIGGND输入进行片内放大和缓冲。也可以通过CLR引脚切换至SIGGND。

应用

• 仪器仪表
• 工业控制系统
• 自动测试设备（ATE）的电平设置
• 可变光学衰减器（VOA）
• 光学线卡

数据手册，Rev. A，3/08

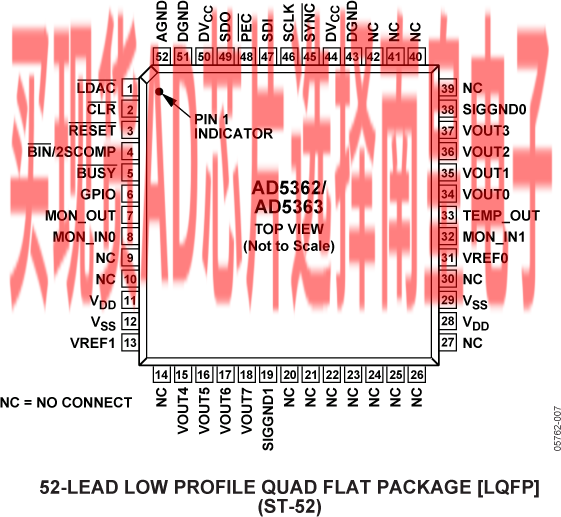

• 8通道DAC，采用52引脚LQFP和56引脚LFCSP封装
• 保证16/14位单调性
• 额定输出电压范围：-10 V至+10 V
• 可提供多种输出范围

• 温度监控功能
• 通道监控多路复用器
• 清零至用户定义SIGGNDx的清零功能
• 欲了解更多信息，请参考数据手册

AD5362BCPZ，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：32.24（100-499个）；27.41（1000+个）

AD5362BCPZ-REEL7，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：32.24（100-499个）；27.41（1000+个）

AD5362BSTZ，封装：52-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：32.24（100-499个）；27.41（1000+个）

AD5362BSTZ-REEL，封装：52-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：32.24（100-499个）；27.41（1000+个）

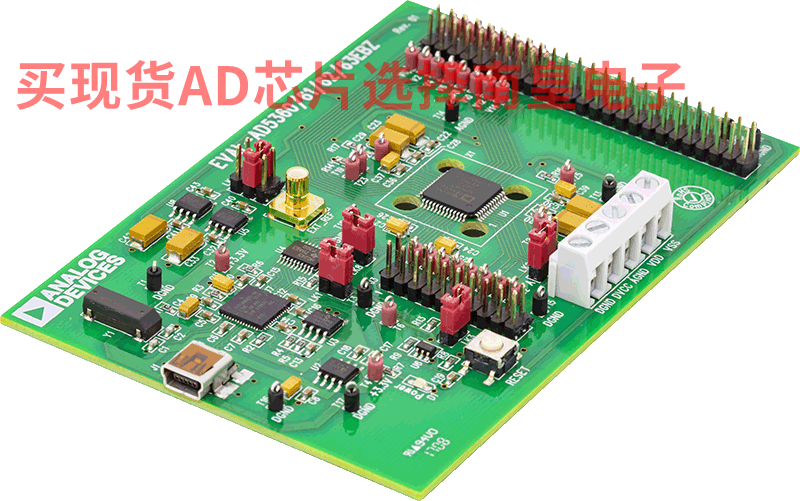

EVAL-AD5362：AD5362 评估板

AD5362评估板可用作独立板，使用外部DSP或微控制器进行控制，或者可连接到PC。还提供软件，可用于对AD536x的寄存器编程。对AD536x的控制通过USB接口来实现。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
