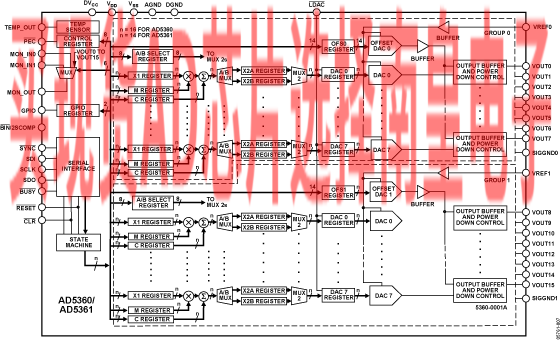

AD5360/AD5361在一个52引脚LQFP封装中集成了16通道的16-/14-bit DAC。它提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整，以去除误差。更灵活的是，器件被分为2组，每组8个DAC，每组的输出范围都能够由一个失调DAC进行独立调整。

AD5360/AD5361提供VSS从-4.5 V 到-16.5 V、 VDD从+8 V 到+16.5 V宽电压范围内的可靠工作。负载电流为1mA时，输出放大器的裕量需求为1.4 V。

AD5360/AD5361具有与SPI、QSPI、MICROWIRE和DSP接口标准兼容的高速4线串行接口，能够处理高达50 MHz的时钟速率。通过将LDAC输入引脚拉低，所有的输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。

每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。

应用

• 仪器仪表
• 工业控制系统
• 自动测试设备（ATE）的电平设置
• 可变光学衰减器（VOA）
• 光学线卡

Data Sheet, Rev. A, 2/08

• 在52引脚LQFP封装中集成16通道DAC
• 确保的16/14 bits单调性
• 额定输出电压范围：-10 V～+10 V
• 可提供多种输出范围
• 温度监控功能
• 通道监控多路复用器
• 数字复位（RESET）

• 对用户定义的SIGGNDx进行清零
• GPIO功能
• 允许用户可编程失调和增益的系统校准功能
• 通道分组和寻址特性
• 数据检错特性
• SPI兼容的串行接口
• 2.5 V～5.5 V的数字接口
• DAC输出的同步更新

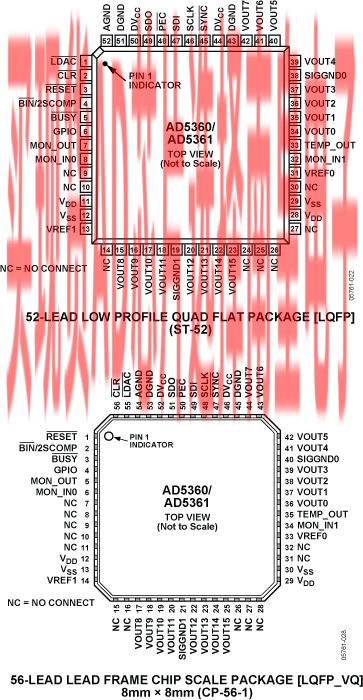

AD5361BCPZ，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：37.09（100-499个）；31.53（1000+个）

AD5361BCPZ-REEL7，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：37.09（100-499个）；31.53（1000+个）

AD5361BSTZ，封装：52-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：37.09（100-499个）；31.53（1000+个）

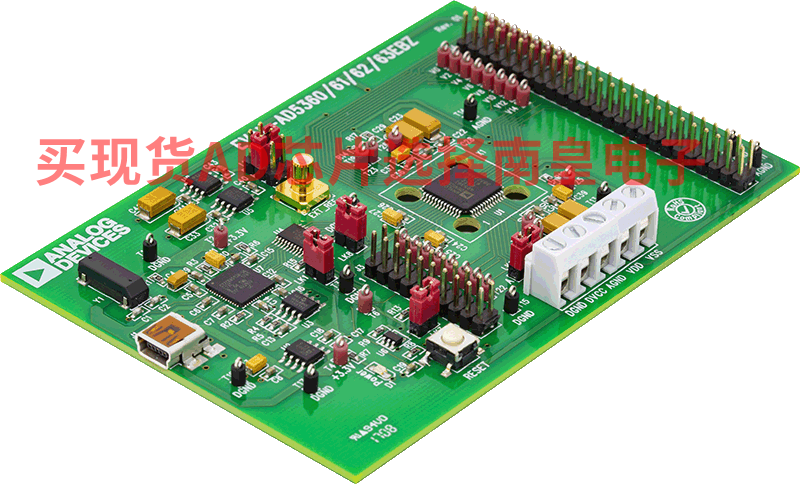

EVAL-AD5361：AD5361 评估板

AD5361评估板可用作独立板，使用外部DSP或微控制器进行控制，或者可连接到PC。还提供软件，可用于对AD536x的寄存器编程。对AD536x的控制通过USB接口来实现。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
