AD5346的基本参数
  • 制造厂商:AD
  • 产品类别:精密DAC
  • 技术类目:多通道电压输出数模转换器
  • 功能描述:2.5 V至5.5 V、并行接口、八通道电压输出、8位数模转换器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD5346的产品详情:

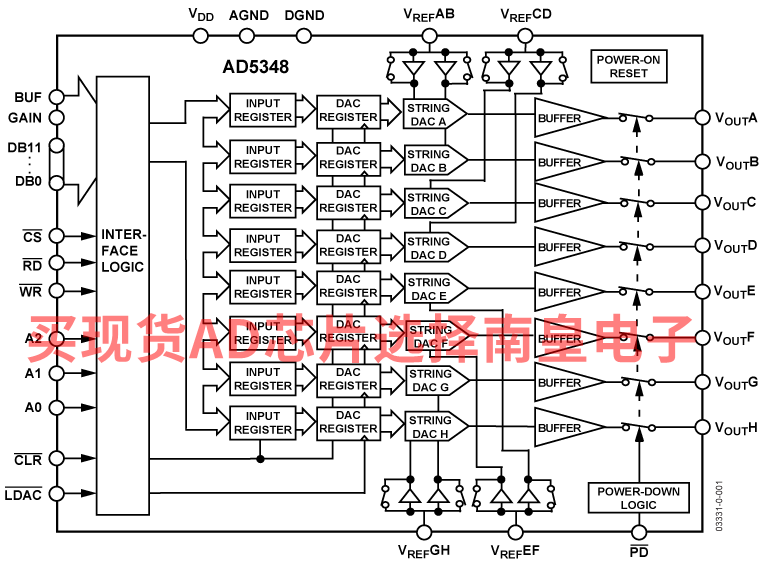

AD5346/AD5347/AD5348分别是八通道8/10/12位DAC,采用2.5 V至5.5 V电源供电。这些器件均集成一个片内输出缓冲,可将输出同时驱动至两个供电轨,而且还允许选择缓冲或无缓冲基准电压输入。

AD5346/AD5347/AD5348均具有一个并行接口。由CS选择器件,数据则在WR的上升沿载入输入寄存器。回读特性使内部DAC寄存器能够通过数字端口进行回读。

通过这些器件上的GAIN引脚,可将输出范围设置为0 V至VREF 或0 V至2 × VREF.

这些DAC的输入数据要经过双缓冲,因而利用LDAC引脚可以同时更新系统中的多个DAC。

此外还提供一个异步CLR输入引脚,可以将输入寄存器和DAC寄存器的内容全部复位至零。这些器件还内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到对该器件写入有效数据为止。三款器件均为引脚兼容,用户可以根据具体应用选择适当的分辨率,而不必重新设计电路板。

应用

  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 光纤网络
  • 自动测试设备
  • 移动通信
  • 可编程衰减器
  • 工业过程控制
AD5346的优势和特点:
  • 低功耗工作: 1.4 mA(最大值,3.6 V时)
  • 掉电模式功耗:120 nA (3 V),400 nA (5 V)
  • 通过设计对所有代码保证单调性
  • 轨到轨输出范围:
    0至VREF或 0 V 至 2× VREF
  • 上电复位至0 V
  • 通过LDAC引脚同时更新DAC输出
  • 异步CLR设置
  • 回读
  • 缓冲/无缓冲基准电压输入
  • 写入(WR)时间:20 ns
  • 38引脚TSSOP/6 mm × 6 mm 40引脚LFCSP封装
  • 温度范围: -40℃至+105℃
AD5346具体的完整产品型号参数及价格(美元):

AD5346BRUZ,封装:38-Lead TSSOP,包装形式及数量:管装,50,工作温度:-40 to 105C,AD官网报价:4.88(100-499个);3.97(1000+个)

AD5346BRUZ-REEL,封装:38-Lead TSSOP,包装形式及数量:卷带,2500,工作温度:-40 to 105C,AD官网报价:4.88(100-499个);3.97(1000+个)

AD5346BRUZ-REEL7,封装:38-Lead TSSOP,包装形式及数量:卷带,1000,工作温度:-40 to 105C,AD官网报价:4.88(100-499个);3.97(1000+个)

轻松满足您的AD芯片采购需求
AD5346的评估套件:

AD5346BRUZ,封装:38-Lead TSSOP,包装形式及数量:管装,50,工作温度:-40 to 105C,AD官网报价:4.88(100-499个);3.97(1000+个)

AD5346BRUZ-REEL,封装:38-Lead TSSOP,包装形式及数量:卷带,2500,工作温度:-40 to 105C,AD官网报价:4.88(100-499个);3.97(1000+个)

AD5346BRUZ-REEL7,封装:38-Lead TSSOP,包装形式及数量:卷带,1000,工作温度:-40 to 105C,AD官网报价:4.88(100-499个);3.97(1000+个)
