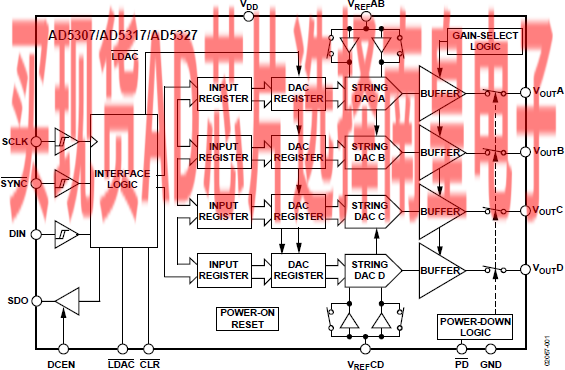

AD5307/AD5317/AD5327分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为400 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。AD5307/AD5317/AD5327采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

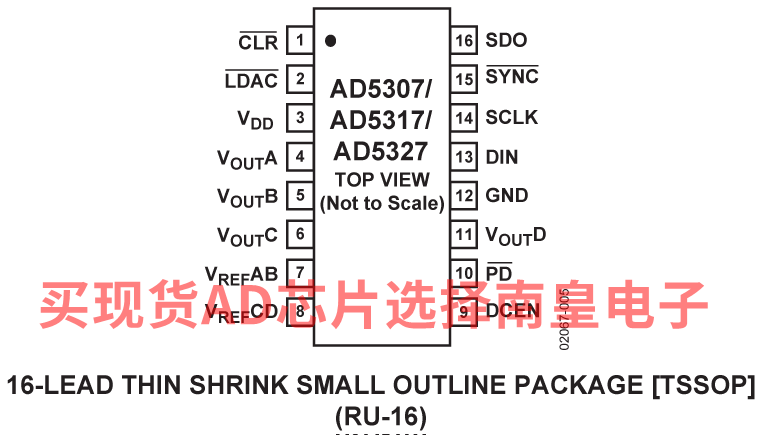

• 提供16引脚TSSOP封装
• 低功耗，采用2.5 V至5.5 V单电源供电
• 3 V时功耗为1.2 mW，5 V时功耗为2.5 mW
• 轨到轨输出，压摆率为0.7 V/µs
• 三线式串行接口，时钟速率最高达30MHz
• 与AD5307 (8位) and the ad5317 (10位) 引脚兼容、软件兼容

• 4个12位DAC，采用16引脚TSSOP封装
• 低功耗：500 µA (5 V)，400 µA (3 V)
• 关断模式的功耗：300 nA (5 V)，90 nA (3 V)
• 通过设计保证单调性
• 通过设计保证单调性
• 双缓冲输入逻辑

• 输出范围： O-VREF 至 O-2VREF
• 低功耗，SPI、QSPI、MICROWIRE、DSP兼容三线式串行接口
• 通过LDAC引脚（低电平有效）同时更新DAC输出
• 通过CLR引脚（低电平有效）提供异步清零设置
• SDO菊花链选项
• 每对DAC均可选择缓冲/无缓冲基准电压输入

AD5327ARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：9.02（100-499个）；7.28（1000+个）

AD5327BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：12.57（100-499个）；10.18（1000+个）

AD5327BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：12.57（100-499个）；10.18（1000+个）

AD5327BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：12.57（100-499个）；10.18（1000+个）

EVAL-AD5327：AD5327评估板

AD5327评估板设计可帮助用户快速进行新型AD5327电路原型制作，并缩短设计时间。AD5327采用2.5 V至5.5 V单电源供电。

有关完整详情，请参见AD5327数据手册，使用EVAL-AD5327DBZ评估板时必须同时参考用户指南UG-929与数据手册。

评估板通过SDP-B板与PC的USB端口连接。软件与评估板一同提供，便于用户编程AD5327。

该评估板需要SDP-B控制器板(EVAL-SDP-CB1Z)。
