AD5326的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：+2.5V至+5.5V、400 µA、双线式接口、四通道、电压输出12位DAC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5326的产品详情：

AD5306/AD5316/AD5326分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/ µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD<3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品聚焦

提供16引脚MicroSOIC封装

低功耗，采用2.5 V至5.5 V单电源供电

3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

轨到轨输出，压摆率为0.7 V/ µs

多个器件可以共用同一总线

双线式串行接口，时钟速率最高达400 kHz

与AD5306（8位）和AD5316（10位）引脚兼容、软件兼容

I2C（Inter-IC）是飞利浦半导体公司的商标。

AD5326的优势和特点：

4个12位DAC，采用16引脚TSSOP封装
低功耗：500 µA （5 V），400 µA （3 V）
省电模式：300 nA （5 V），90 nA （3 V）
通过设计保证单调性
上电复位至0 V
双缓冲输入逻辑

输出范围：0 V至REF或0 V至2VREF
双线式（I2C兼容）串行接口
数据回读设置
软件清零设置
通过LDAC引脚（低电平有效）同时更新
每个DAC均可选择缓冲/无缓冲基准电压输入

AD5326具体的完整产品型号参数及价格（美元）：

AD5326ARUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：7.75（100-499个）；6.35（1000+个）

AD5326BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：10.6（100-499个）；8.69（1000+个）

AD5326BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：10.6（100-499个）；8.69（1000+个）

AD5326的评估套件：

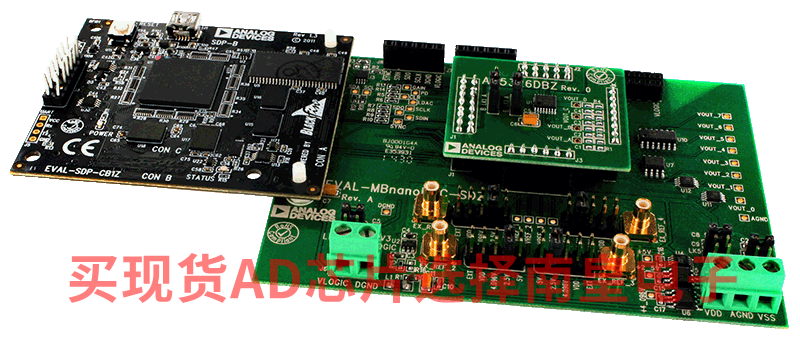

EVAL-AD5326：AD5326评估板

AD5326评估板设计可帮助用户快速进行新型AD5326电路原型制作，并缩短设计时间。AD5326采用2.5 V至5.5 V单电源供电。

AD5326数据手册提供完整数据，使用评估板时必须同时参考UG-977与数据手册。

评估板通过SDP-B控制器板(EVAL-SDP-CB1Z)与PC的USB端口连接。软件与评估板一同提供，便于用户编程AD5326。

该评估板需要SDP-B控制器板(EVAL-SDP-CB1Z)。

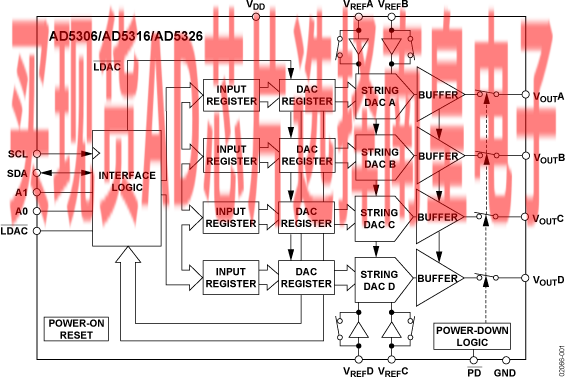

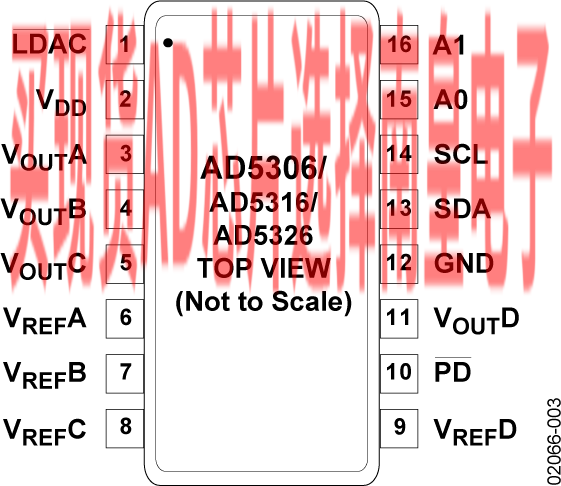

AD5326的电路图解：

AD5326的评估套件：
