AD5305/AD5315/AD5325分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD <3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

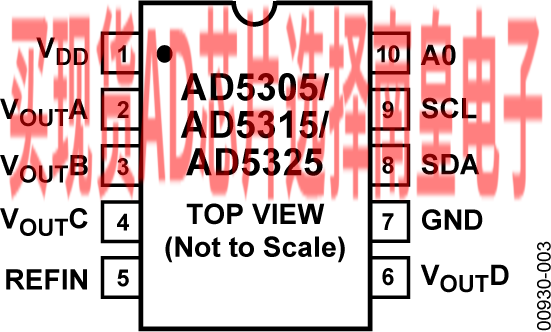

产品特色

I2C (Inter-IC)是飞利浦半导体公司的商标。

• 4个12位DAC，采用10引脚MicroSOIC封装
• 低功耗：600 µA （5 V），500 µA （3 V）
• 关断模式的功耗：200 nA（5 V），80 nA（3 V）
• 通过设计保证单调性
• 上电复位至0 V
• 三种关断功能

• 双缓冲输入逻辑
• 输出范围：0 V至VREF
• 双线式（I2C兼容）串行接口
• 数据回读设置；软件清零设置
• 通过LDAC引脚（低电平有效）同时更新DAC输出
• 温度范围：-40 °C至105 °C

AD5325ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：9.02（100-499个）；7.28（1000+个）

AD5325ARMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：9.02（100-499个）；7.28（1000+个）

AD5325BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：12.05（100-499个）；9.75（1000+个）

AD5325BRMZ-REEL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：12.05（100-499个）；9.75（1000+个）

AD5325BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：12.05（100-499个）；9.75（1000+个）

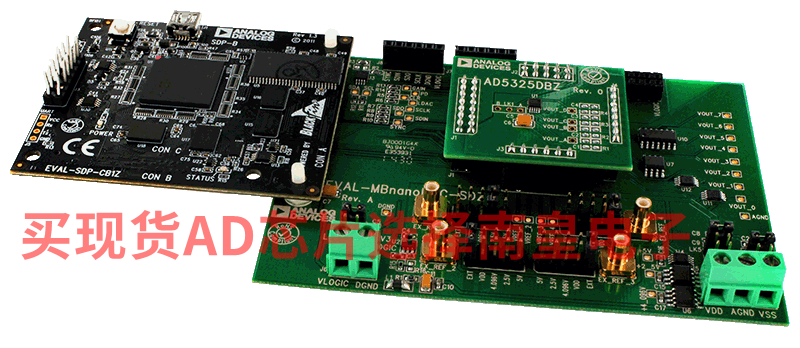

EVAL-AD5325：AD5325评估板

AD5325评估板设计可帮助用户快速进行新型AD5325电路原型制作，并缩短设计时间。AD5325采用2.5 V至5.5 V单电源供电。

AD5325数据手册提供完整详情，使用评估板时必须同时参考UG-976与数据手册。

评估板通过SDP-B板(EVAL-SDP-CB1Z)与PC的USB端口连接。软件与评估板一同提供，便于用户编程AD5325。

该评估板需要SDP-B板(EVAL-SDP-CB1Z)。
