AD5301/AD5311/AD5321分别是单通道8/10/12位、缓冲电压输出DAC，采用2.5V至5.5V单电源供电，3V时功耗为120μA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。所用的双线式(I2C兼容)串行接口能够以最高400 kHz的时钟速率工作。多个器件可以共用同一总线。

这款DAC的基准电压从电源输入获得，因此它具有最宽的动态输出范围。上述器件均内置一个上电复位电路，确保DAC输出上电至0V并保持该电平，直到执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在3V时的功耗降至50nA，并提供软件可选输出负载。

在正常工作模式下，这些DAC具有低功耗特性，非常适合便携式电池供电设备。5V时功耗为0.75 mW，3V时功耗为0.36mW，所有省电模式下则降至1μW。

应用

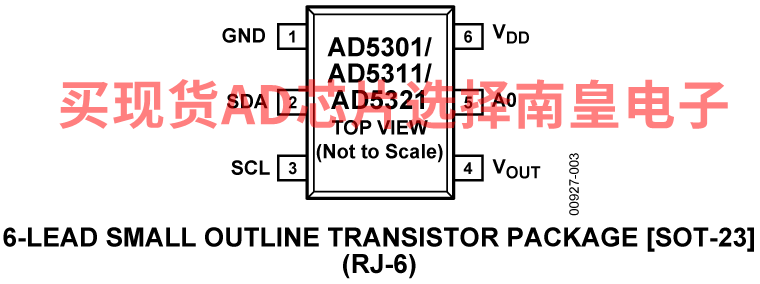

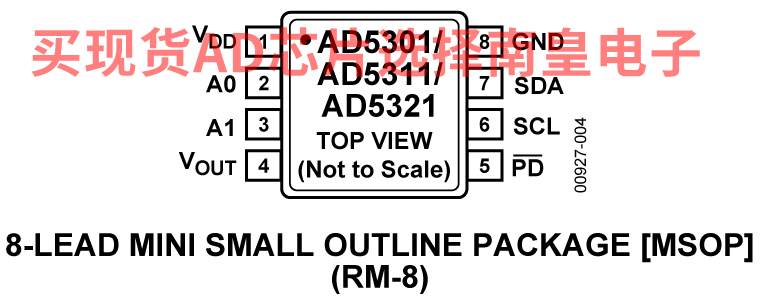

• 12位6引脚SOT-23和8引脚MSOP封装
• 微功耗工作：120 μA (3V)
• 双线式(I2C兼容)串行接口
• 数据回读功能
• 采用2.5V至5.5V电源供电

• 通过设计对所有代码保证单调性
• 省电模式：50nA (3V)
• 基准电压从电源获得
• 上电复位至0V
• 片内轨到轨输出缓冲放大器
• 3种省电功能

AD5321BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：4.60（100-499个）；3.78（1000+个）

AD5321BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4.60（100-499个）；3.78（1000+个）

AD5321BRTZ-500RL7，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：3.78（1000+个）

AD5321BRTZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：3.78（1000+个）

EVAL-AD5321：AD5321评估板

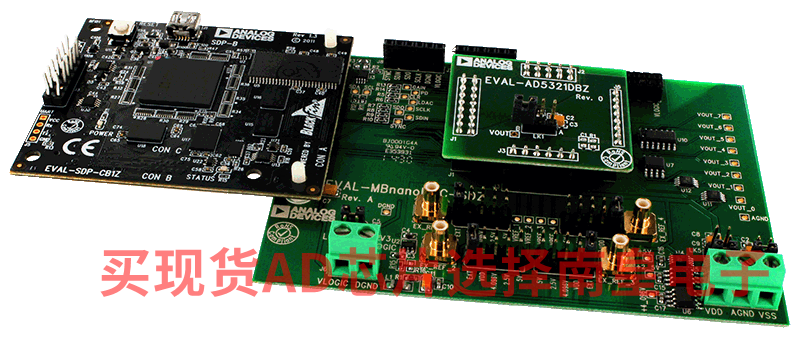

EVAL-AD5321DBZ评估板设计用于快速进行AD5321电路原型制作，并缩短设计时间。AD5321采用2.7 V至5.5 V单电源供电。

EVAL-AD5321DBZ评估板通过SDP-B控制器板与PC的USB端口连接。软件可通过EVAL-AD5321DBZ产品页面下载，并允许用户编程AD5321。

此评估板需搭配使用SDP-B控制器板，后者可在ADI网站上订购。

ADI的AD5321数据手册上有关于该器件的完整数据，使用评估板时，应同时参阅数据手册与用户指南UG-972。
