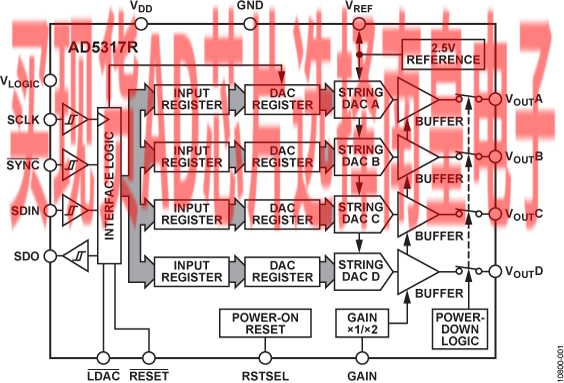

内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5317R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5317R采用多功能SPI接口，时钟速率最高达50 MHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

• 出色的直流性能总非调整误差：±0.1% FSR（最大值）
• 低漂移片内基准电压源：2.5V；典型温度系数为2 ppm/°C

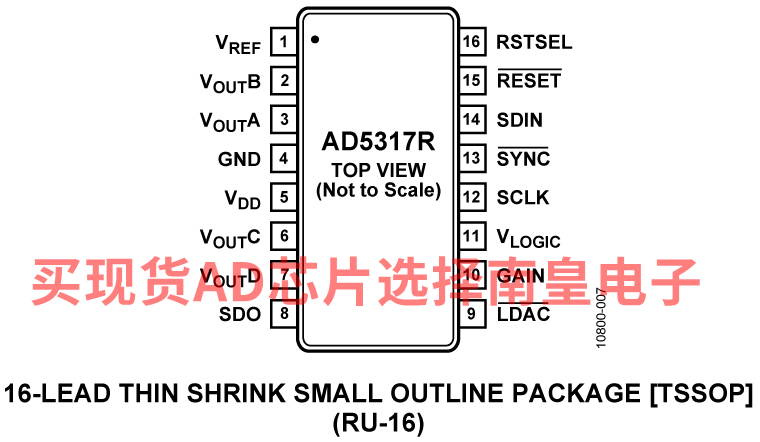

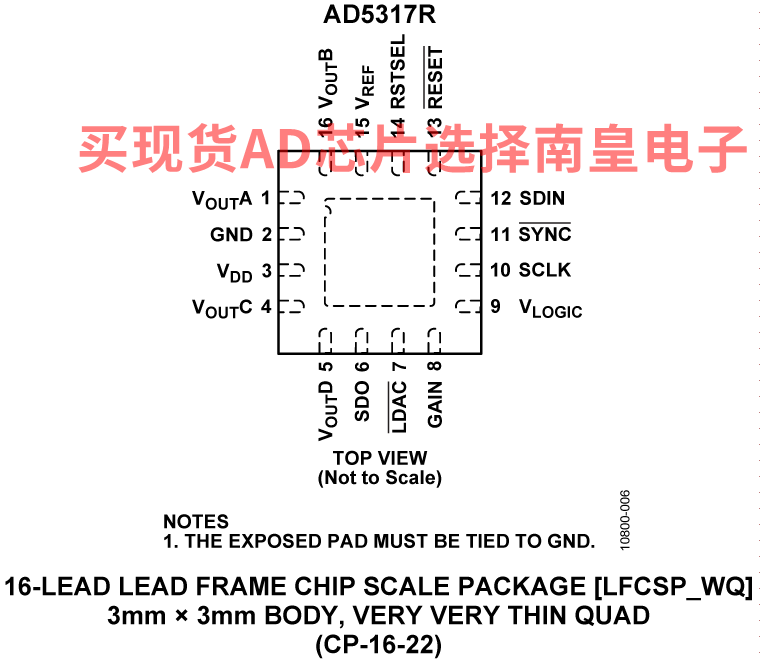

• 两种封装选项：3 mm × 3 mm 16引脚LFCSP或16引脚TSSOP

• 数字增益和失调电压调整
• 可编程衰减器
• 工业自动化
• 数据采集系统

• INL（最大值为±0.5LSB）和DNL（最大值为±0.5LSB）
• 低漂移2.5 V基准电压源：2 ppm/°C（典型值）
• 小型封装：3 mm × 3 mm、16引脚LFCSP
• 总不可调整误差（TUE）：±0.1% FSR（最大值）
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.1% FSR（最大值）

• 高驱动能力：20 mA，0.5 V（供电轨）
• 用户可选增益：1或2（GAIN引脚）
• 复位到零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容
• 带回读或菊花链的50 MHz SPI
• 低毛刺：0.5 nV-s

AD5317RBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：2.88（1000+个）

AD5317RBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：3.39（100-499个）；2.88（1000+个）

AD5317RBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.39（100-499个）；2.88（1000+个）

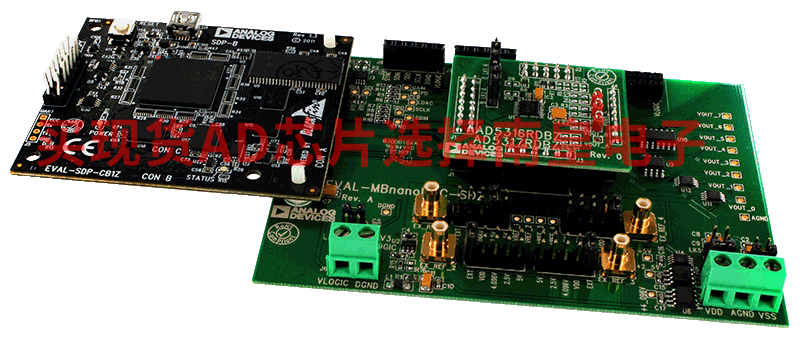

EVAL-AD5317R：AD5317RDBZ评估板

AD5317R评估板设计可帮助用户快速进行新型AD5317R电路原型制作，并缩短设计时间。AD5317R采用2.7 V至5.5 V单电源供电。

有关完整详情，请参见AD5317R数据手册，使用该评估板时必须同时使用用户指南UG-970与数据手册。

评估板通过SDP-B板与PC的USB端口连接。可从EVALAD5317RDBZ评估板页面下载软件，便于用户编程设置AD5317R。
