AD5316R（四通道、10 位 nanoDAC，带有 2 ppm/°C 基准电压源和 I2C 接口）-AD代理

AD5316R的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：四通道、10 位 nanoDAC，带有 2 ppm/°C 基准电压源和 I2C 接口
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5316R的产品详情：

AD5316R属于nanoDAC系列，是一款低功耗、四通道、10位缓冲电压输出DAC。该器件内置2.5 V、2 ppm/?C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm引脚架构芯片级封装(LFCSP)和超薄紧缩小型封装(TSSOP)。

AD5316R还内置一个上电复位电路和一个RSTSEL引脚。RSTSEL引脚确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。该器件具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5316R采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

产品聚焦

精确直流性能。
总非调整误差(TUE)：±0.1% FSR（最大值）
偏置误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）

低漂移2.5 V片内基准电压源。
温度系数：2 ppm/°C（典型值）
温度系数：5 ppm/°C（最大值）

两种封装选择。
3 mm × 3 mm、16引脚LFCSP
16引脚TSSOP封装

应用

数字增益和失调调整
可编程衰减器
工业自动化
数据采集系统

AD5316R的优势和特点：

低漂移2.5V片内基准电压源：2 ppm/°C（典型值）
小型封装：3 mm × 3 mm、16引脚LFCSP
总不可调整误差(TUE)：±0.1% FSR（最大值）
偏置误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）
高驱动能力：20 mA，0.5 V（供电轨）
用户可选增益：1或2（GAIN引脚）
复位至零电平或中间电平（RSTSEL引脚）

1.8 V逻辑兼容性
400 kHz I2C兼容串行接口
4个可用I2C地址
低毛刺：0.5 nV-sec
低功耗：3.3 mW (3 V)
电源电压：2.7 V至5.5 V
温度范围：-40°C至+105°C

AD5316R具体的完整产品型号参数及价格（美元）：

AD5316RBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：2.88（1000+个）

AD5316RBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：3.39（100-499个）；2.88（1000+个）

AD5316RBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.39（100-499个）；2.88（1000+个）

AD5316R的评估套件：

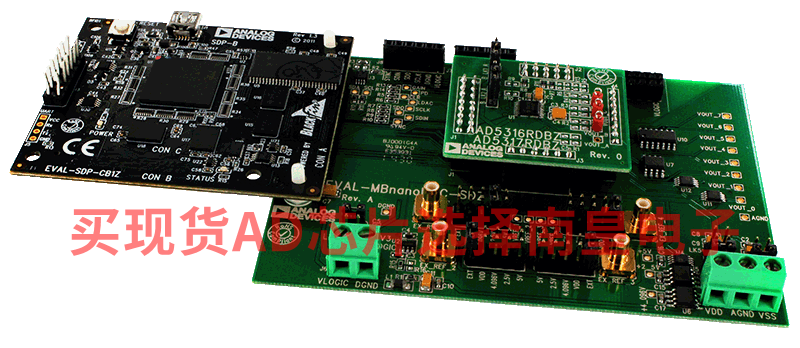

EVAL-AD5316R：AD5316RDBZ 评估板

AD5316RDBZ 评估板旨在帮助用户对新的 AD5316R 电路进行快速原型制作，并缩短设计时间。AD5316R 由 2.7 V 至 5.5 V 单电源供电。

有关 AD5316R 的完整详细信息，请参阅 AD5316R 数据手册，在使用本评估板时，必须同时参阅该数据手册和 UG-969。

该评估板通过 SDP-B 板连接至 PC 的 USB 端口。提供了软件，允许用户对AD5316R进行编程。

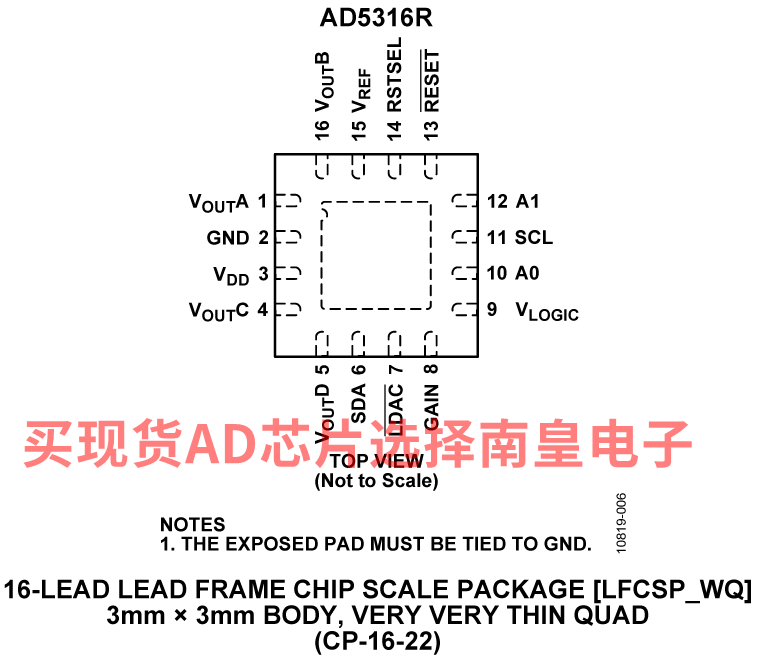

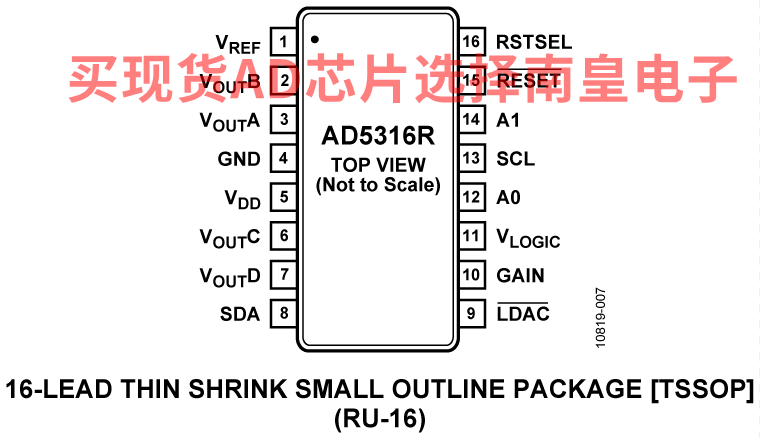

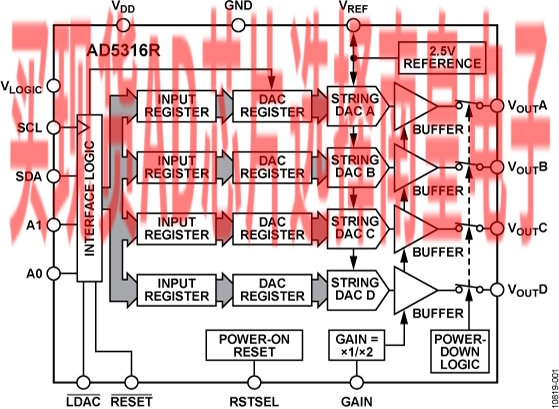

AD5316R的电路图解：

AD5316R的评估套件：
