AD5314（2.5 V至5.5 V、500 μA、四通道、电压输出10位DAC，采用10引脚封装）-AD代理

AD5314的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：2.5 V至5.5 V、500 μA、四通道、电压输出10位DAC，采用10引脚封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5314的产品详情：

AD5304/AD5314/AD5324分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚MSOP和10引脚LFCSP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 μA。这些器件内置片内输出放大器，能够实现轨到轨输出摆幅，压摆率为0.7 V/μs。所用的三线式串行接口能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

四个DAC的基准电压均从一个基准电压引脚获得。利用软件/LDAC功能则可以同时更新所有DAC的输出。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有省电特性，可将功耗降至200 nA(5 V，3 V时为80 nA)。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为3 mW，3 V时功耗为1.5 mW，省电模式下则降至1 μW。

应用

便携式电池供电仪表

数字增益和失调电压调整

可编程电压源和电流源

可编程衰减器

工业过程控制

AD5314的优势和特点：

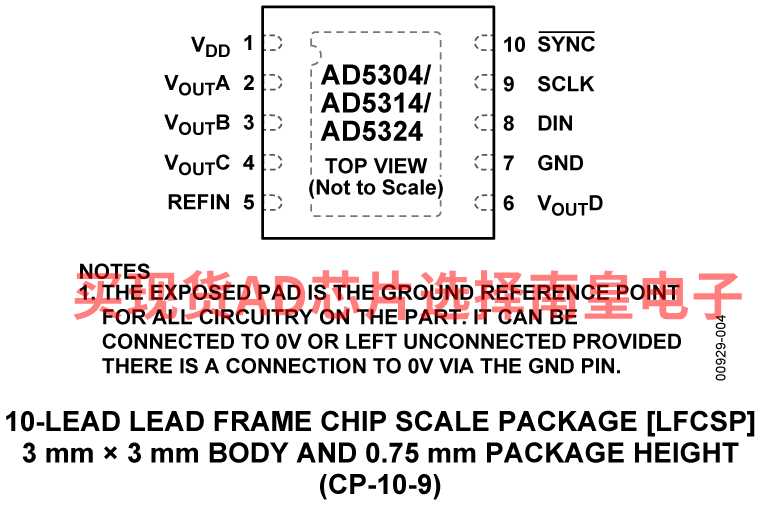

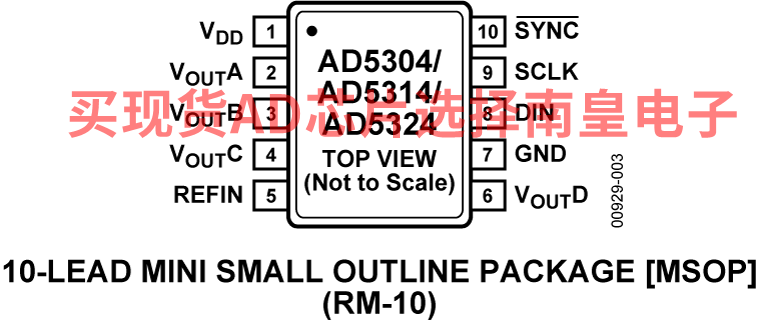

4个缓冲10位DAC，提供10引脚MSOP和10引脚LFCSP封装
A级积分非线性(INL)：±4 LSB，B级积分非线性(INL)：±2.5 LSB
低功耗工作：500 µA (3 V)，600 µA (5 V)
采用2.5 V至5.5 V电源供电
通过设计对所有代码保证单调性
省电模式：80 nA (3 V)，200 nA (5 V)
双缓冲输入逻辑

输出范围：0 V至VREF
上电复位至0 V
同时更新各输出 (LDAC 功能)
低功耗，SPI、QSPI、MICROWIRE、DSP兼容三线式串行接口
片内轨到轨输出缓冲放大器
温度范围：–40°C至+105°C

AD5314具体的完整产品型号参数及价格（美元）：

AD5314ACPZ-REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：3.12（1000+个）

AD5314ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：3.81（100-499个）；3.12（1000+个）

AD5314ARMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.81（100-499个）；3.12（1000+个）

AD5314BCPZ-REEL7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.26（1000+个）

AD5314BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：5.19（100-499个）；4.26（1000+个）

AD5314BRMZ-REEL，封装：10-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：5.19（100-499个）；4.26（1000+个）

AD5314BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.19（100-499个）；4.26（1000+个）

AD5314WARMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.32（1000+个）

AD5314的评估套件：
