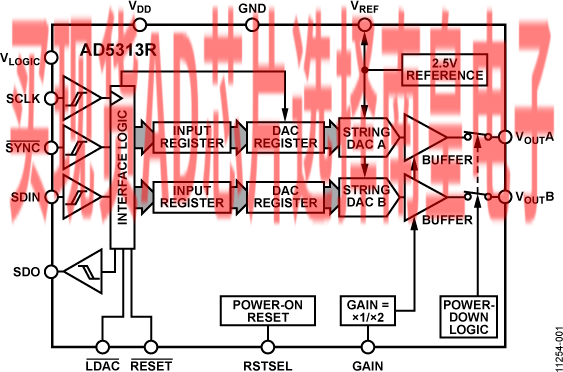

AD5313R属于nanoDAC系列，是一款低功耗、双通道、10位缓冲电压输出数模转换器(DAC)。该器件内置2.5 V、2 ppm/?C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的偏置误差性能。提供3 mm X 3 mm LFCSP和TSSOP封装。

AD5313R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。该器件具有各通道独立关断特性，在关断模式下，器件在3 V时的功耗降至4 μA。

AD5313R采用多功能串行外设接口(SPI)，时钟速率最高达50 MHz，并包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

产品聚焦

精确直流性能。
总非调整误差：±0.1% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.1% FSR（最大值）

低漂移2.5 V片内基准电压源。
温度系数：2 ppm/°C（典型值）
温度系数：5 ppm/°C（最大值）

两种封装选择。

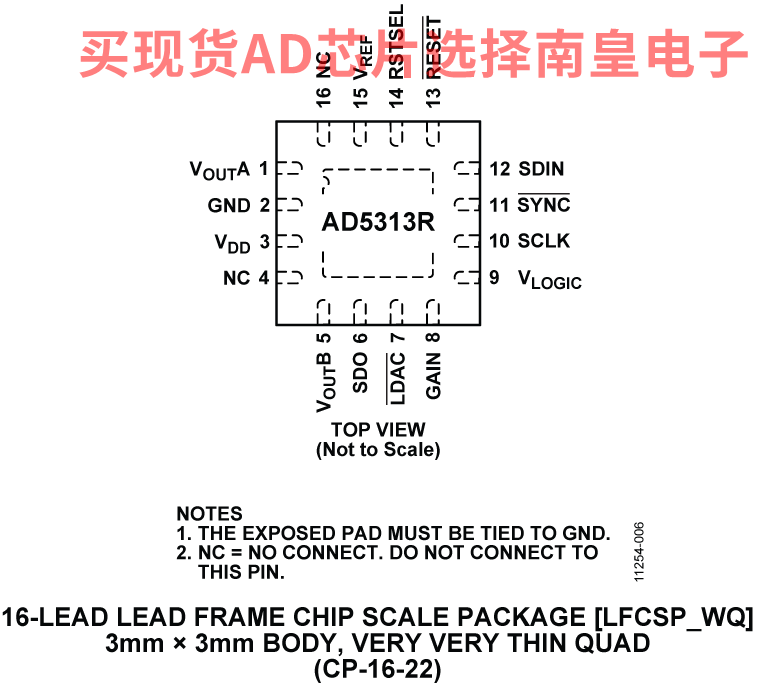

3 mm × 3 mm、16引脚LFCSP封装

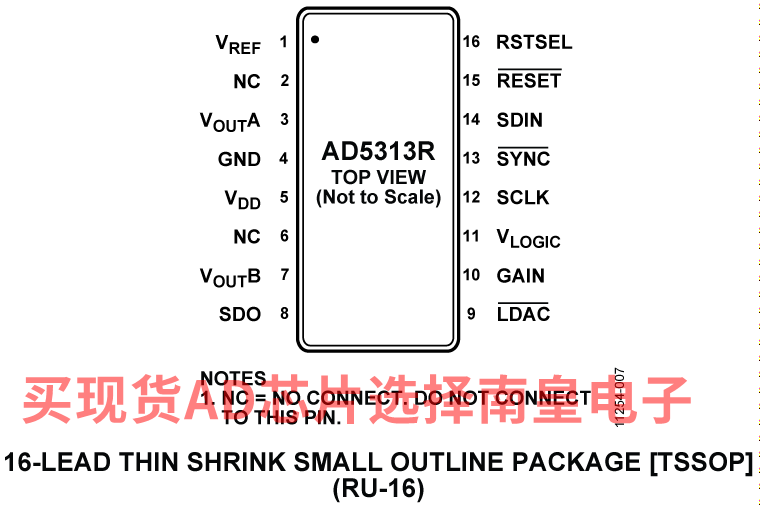

16引脚TSSOP封装

应用

• 光收发器
• 基站功率放大器
• 过程控制（PLC I/O卡）
• 工业自动化
• 数据采集系统

• 低漂移2.5 V基准电压源：2 ppm/°C（典型值）
• 小型封装：3 mm × 3 mm、16引脚LFCSP封装
• 总非调整误差(TUE) ：±0.1% FSR（最大值）
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.1% FSR（最大值）
• 高驱动能力：20 mA，0.5 V（供电轨）

• 用户可选增益：1或2（GAIN引脚）
• 复位到零电平或中间电平（RSTSEL引脚）
• 1.8 V逻辑兼容性
• 带回读或菊花链的50 MHz SPI
• 低毛刺：0.5 nV-sec）
• 低功耗：3.3 mW (3 V)
• 电源电压：2.7 V至5.5 V
• 温度范围：-40°C至+105°C

AD5313RBCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：2.31（100-499个）；1.96（1000+个）

AD5313RBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：2.31（100-499个）；1.96（1000+个）

AD5313RBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：2.31（100-499个）；1.96（1000+个）

EVAL-AD5313R：EVAL-AD5313RDBZ

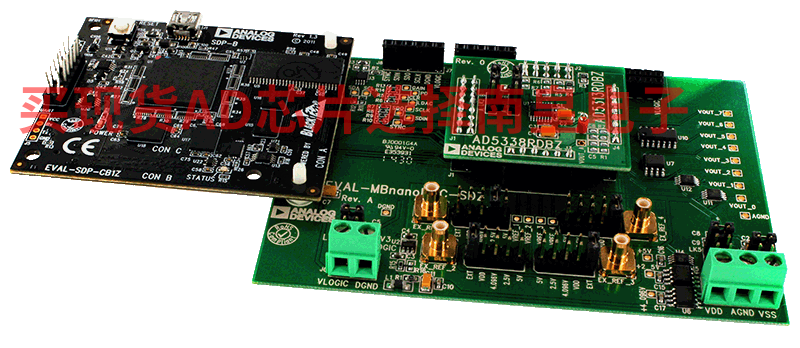

AD5313RDBZ评估板设计用于快速进行AD5313R电路原型制作，并缩短设计时间。评估板通过SDP-B控制器板与PC的USB端口连接。软件可通过EVAL-AD5313RDBZ产品页面下载，并允许用户编程AD5313R。

此评估板需搭配使用SDP-B控制器板，后者可在ADI网站上订购。

ADI的AD5313R数据手册上有关于该器件的完整数据，使用评估板时，应同时参阅数据手册与UG-965。
