AD5291和AD5292分别是单通道256/1024位数字电位器，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。这些器件能够在宽电压范围内工作，支持±10.5 V至±16.5 V的双电源供电和+21 V至+33 V的单电源供电，同时确保端到端电阻容差误差小于1%，并具有20次可编程(20-TP)存储器。

业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。

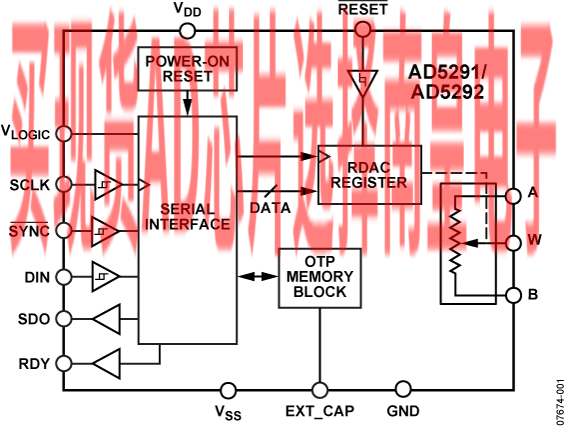

AD5291和AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供20次编程的机会。在20-TP激活期间，一个熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

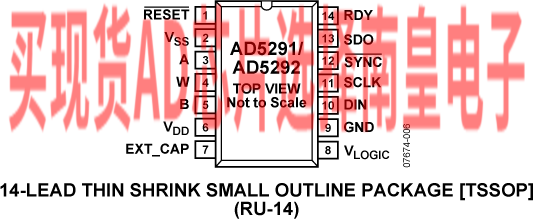

AD5291和AD5292采用紧凑型14引脚TSSOP封装。保证工作温度范围为−40°C至+105°C扩展工业温度范围。

• 单通道、256/1024位分辨率
• 标称电阻：20 kΩ、50 kΩ和100 kΩ
• 标称电阻容差误差（电阻性能模式）：±1%（最大值）
• 20次可编程游标存储器
• 变阻器模式下的温度系数：35 ppm/°C
• 分压器温度系数：5 ppm/°C
• 单电源供电：+9 V至+33 V
• ±9 V至±16.5 V双电源供电
• SPI兼容型串行接口
• 游标设置回读功能
• 上电后采用20-TP存储器数据刷新

• 下载AD5292-EP数据手册(pdf)
• 温度范围：  -55°C至+125°C
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/12616 DSCC图纸号

AD5292BRUZ-100，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：3.63（100-499个）；2.97（1000+个）

AD5292BRUZ-100-RL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.63（100-499个）；2.97（1000+个）

AD5292BRUZ-20，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：3.63（100-499个）；2.97（1000+个）

AD5292BRUZ-20-RL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.63（100-499个）；2.97（1000+个）

AD5292BRUZ-50，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：3.63（100-499个）；2.97（1000+个）

AD5292BRUZ-50-RL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.63（100-499个）；2.97（1000+个）

AD5292SRUZ-20-EP，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-55 to 125C，AD官网报价：5.05（100-499个）；4.29（1000+个）

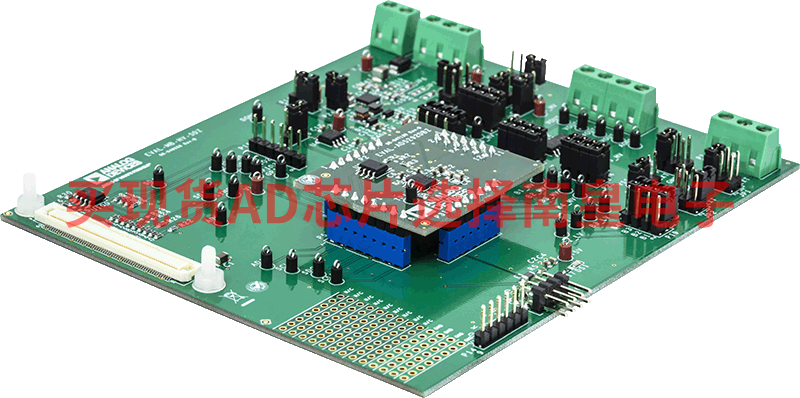

EVAL-AD5292：AD5292 评估板

本用户指南介绍了功能全面的 EVAL-AD5292DBZ 评估板，用于评估 AD5292 数字电位器。AD5292 是一款单通道、1024 位置数字电位器，具有不到± 1% 的端到端电阻容差误差和 20 倍可编程 (20-TP) 存储器。AD5292 能够在高电压下工作，支持双电源 (±10.5 V to ±16.5 V) 和单电源 (21 V to 33 V) 工作。

AD5292 采用串行接口，其时钟速率高达 50 MHz，并与标准串行外设接口 (SPI) 兼容。

EVAL-AD5292DBZ 包含来自 USB 的内部电源，并允许使用一个用于逻辑电压电平的外部电源。逻辑电压电平从 2.7 V 至 5.5 V 单电源供电。EVAL-AD5292DBZ 可以在单电源和双电源模式下工作，并集成了一个输出缓冲区。

Analog Devices, Inc. 提供的 AD5292 数据手册中含有 AD5292 的完整规格说明，使用评估板时必须同时参阅此用户指南。
