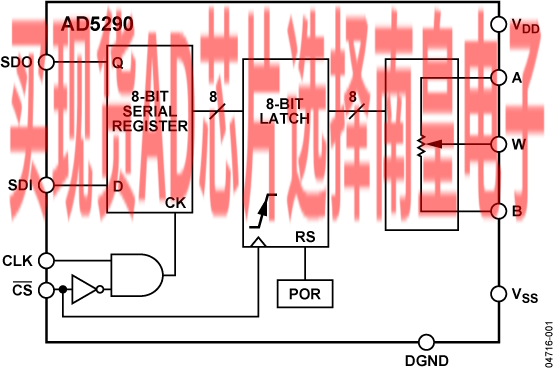

AD5290 是目前市场上少有的高电压、高性能紧凑式数字电位器之一1。此套件可用作可编程电阻器或电阻分压器。AD5290 执行与机械电位器、可变电阻器和微调器相同的电子调整功能，并具有增强的分辨率、固态可靠性和出色的温度稳定性。

通过数字控制而非手动控制，AD5290 可提供灵活的布局，并可实现闭环动态可控性。

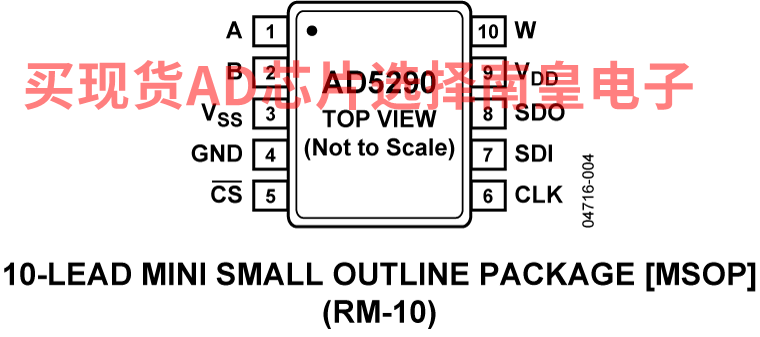

AD5290 采用 MSOP-10 封装，并具有 10 kΩ、50 kΩ 和 100 kΩ 选项。所有器件确保可在 –40°C 至 +125°C 的扩展汽车级温度范围内工作。

应用

• 高电压 DAC
• 可编程电源
• 可编程增益和失调电压调整
• 可编程滤波器和延迟
• 执行器控制
• 音频音量控制
• 机械电位器替代方案

1 RDAC 分段受美国专利号 5,495,245 保护。

• 256 位
• 10 kΩ、50 kΩ、100 kΩ
• +20 V 到 +30 V 单电源供电
• ±10 V 到 ±15 V 双电源供电
• 兼容 SPI 的 3 线串行接口
• 低温度系数 35 ppm/°C（典型值）

• THD 0.006%（典型值）
• 中档预设
• 紧凑型 MSOP-10 封装
• 汽车级工作温度范围： −40°C 至 +125°C
• iCMOS 工艺技术

AD5290YRMZ10，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.28（1000+个）

AD5290YRMZ10-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.28（1000+个）

AD5290YRMZ100，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.28（1000+个）

AD5290YRMZ100-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.28（1000+个）

AD5290YRMZ50，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.28（1000+个）

AD5290YRMZ50-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.28（1000+个）

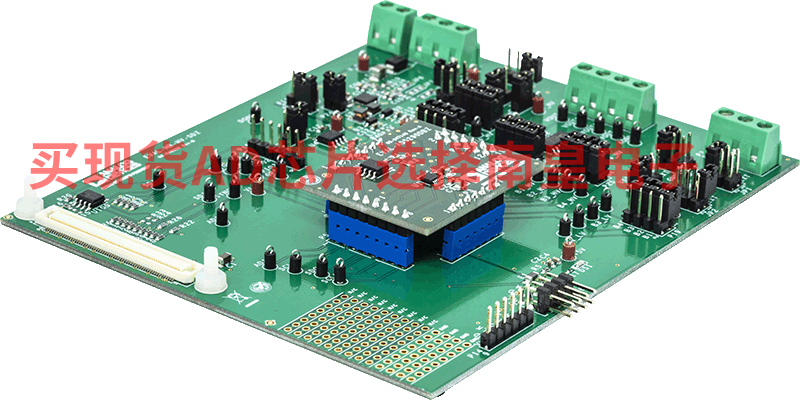

EVAL-AD5290：AD5290 评估板

本用户指南介绍了功能全面的 EVAL-AD5290DBZ 评估板，用于评估 AD5290 数字电位器。AD5290 是一款单通道、256 位、高压、高性能和紧凑型数字电位器。AD5290 能够在高电压下工作，支持双电源 (±10 V to ±15 V) 和单电源 (20 V to 30 V) 工作。

AD5290 采用通用的三线串行接口，其时钟速率高达 4 MHz，并与标准串行外设接口 (SPI) 兼容。
EVAL-AD5290DBZ 包含来自 USB 的内部电源，并允许使用一个用于逻辑电压电平的外部电源。EVAL-AD5290DBZ 可以在单电源和双电源模式下工作，并集成了一个输出缓冲区。

Analog Devices, Inc. 提供的 AD5290 数据手册中含有 AD5290 的完整规格说明，使用评估板时必须同时参阅此用户指南。
