AD5274的基本参数
  • 制造厂商:AD
  • 产品类别:数字电位器(DigiPOT)
  • 技术类目:数字电位器(DigiPOT)
  • 功能描述:单通道、1%电阻容差、256位数字可变电阻器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD5274的产品详情:

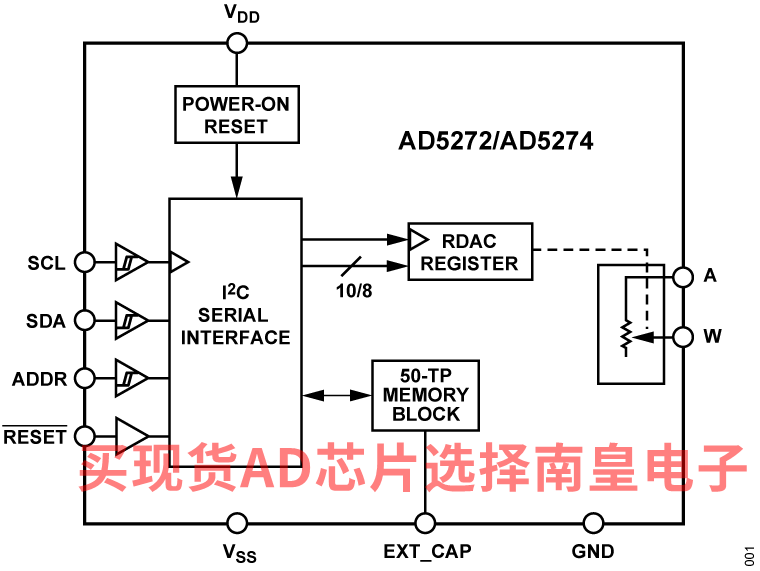

AD5272/AD5274 分别是单通道1024/256位数字变阻器,集业界领先的可变电阻性能与非易失性存储器(NVM)于一体,采用紧凑型封装。

这些器件的端到端电阻容差误差小于1%,并提供50次可编程(50-TP)存储器。

业界领先的保证低电阻容差误差特性可以简化开环应用,以及精密校准与容差匹配应用。

AD5272/AD5274 的游标设置可通过I2C兼容型数字接口控制。将电阻值编程写入50-TP存储器之前,可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝,并提供50次编程的机会。在50-TP激活期间,一个熔断熔丝指令会将游标位置固定(类似于将环氧树脂涂在机械式调整器上)。

AD5272/AD5274采用紧凑型10引脚MSOP封装,保证工作温度范围为−40°C至+125°C扩展工业温度范围。

应用

  • 机械电位计的替代产品
  • 运算放大器:可变增益控制
  • 仪器仪表:增益、失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 可编程电源
  • 传感器校准
AD5274的优势和特点:
  • 单通道、1024/256位分辨率
  • 标称电阻:20 kΩ、50 kΩ、100 kΩ
  • 标称电阻容差误差:±1%(最大值)
  • 50次可编程(50-TP)游标存储器
  • 变阻器模式下的温度系数:5 ppm/°C
  • 2.7 V至5.5 V单电源供电
  • 双电源供电:±2.5 V至±2.75 V(交流或双极性工作模式)
  • I2C兼容接口
  • 游标设置回读功能
  • 上电后采用50-TP存储器数据刷新
  • 薄型LFCSP 10引脚、
    3 mm × 3 mm × 0.8 mm封装

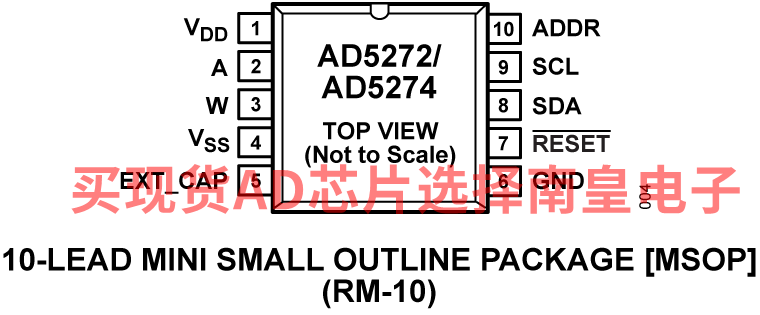

  • 紧凑型MSOP、10引脚
    3 mm × 4.9 mm × 1.1 mm封装/li>
AD5274具体的完整产品型号参数及价格(美元):

AD5274BCPZ-100-RL7,封装:10-Lead LFCSP (3mm x 3mm),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:1.18(1000+个)

AD5274BCPZ-20-RL7,封装:10-Lead LFCSP (3mm x 3mm),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:1.18(1000+个)

AD5274BRMZ-100,封装:10-Lead MSOP,包装形式及数量:管装,50,工作温度:-40 to 125C,AD官网报价:1.43(100-499个);1.18(1000+个)

AD5274BRMZ-20,封装:10-Lead MSOP,包装形式及数量:管装,50,工作温度:-40 to 125C,AD官网报价:1.43(100-499个);1.18(1000+个)

AD5274BRMZ-20-RL7,封装:10-Lead MSOP,包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:1.43(100-499个);1.18(1000+个)

轻松满足您的AD芯片采购需求
AD5274的评估套件:

EVAL-AD5272:AD5272 评估板

AD5272是一款单通道、1024位数字变阻器,端到端电阻容差误差小于±1%,并具有50次可编程存储器。


AD5272支持±2.5 V至±2.75 V双电源和2.7 V至5.5 V单电源供电,适合电池供电应用及许多其它应用。


AD5272采用多功能I2C串行接口,可在快速模式下工作,速率最高可达400 kbps。该器件可选择多达三个不同的I2C地址。


EVAL-AD5272SDZ评估板可在单电源和双电源模式下工作,从USB内部电源供电。


可在AD5272 / AD5274数据手册中找到AD5272的完整规格。
