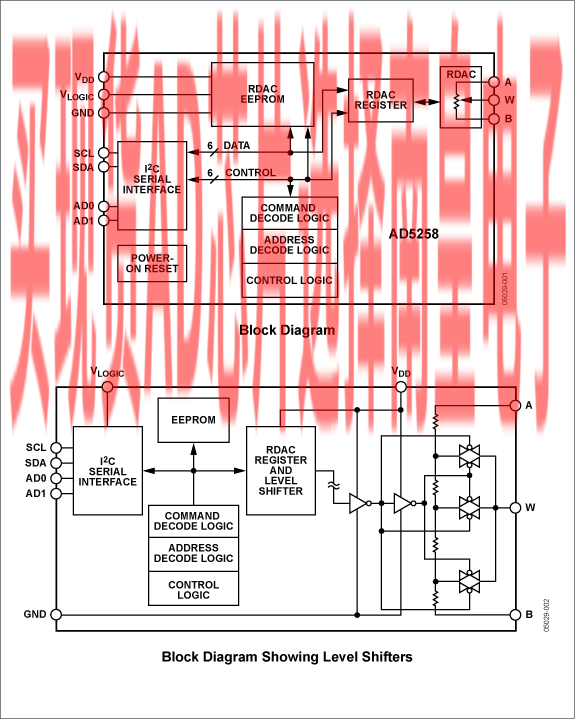

AD5258针对64位调整应用提供一个非易失性、3 mm x 4.9 mm紧凑型封装解决方案，可实现与机械电位计*或可变电阻相同的电子调整功能，而且具有增强的分辨率和固态可靠性。

游标设置可通过I2C兼容型数字接口控制；也可以利用该接口回读游标寄存器和EEPROM的内容。电阻容差也存储在EEPROM中，端到端容差精度为0.1%。该器件还具有软件写保护功能，确保数据不会写入EEPROM寄存器。

独立的VLOGIC引脚使接口更加灵活。用户如果需要在一条总线上连接多个器件，则可以利用地址位AD0和地址位AD1在同一总线上连接多达4个器件。

应用

液晶面板VCOM调整

液晶面板亮度和对比度控制

在新设计中取代机械式电位计

可编程电源

RF 放大器偏置

汽车电子调整

增益控制和失调电压调整

光纤到户系统

电子电平设置

*数字电位计、VR（可变电阻）和RDAC这些术语可以互换使用。

数据手册, Rev. A, 3/07

• 非易失性存储器保存游标设置
• 64-位数字电位计

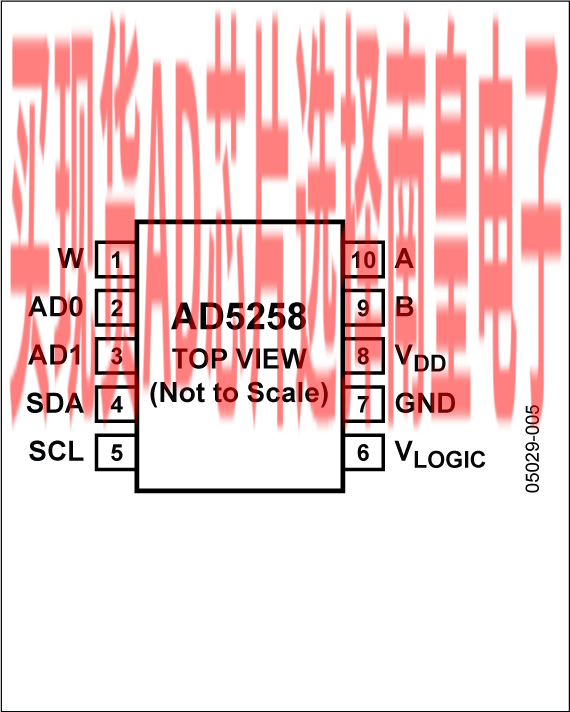

• 紧凑型MSOP-10 (3 mm x 4.9 mm)封装
• I2C兼容接口
• VLOGIC引脚提供更灵活的接口功能
• 端到端电阻：1 kΩ、10 kΩ、50 kΩ、100 kΩ

• 电阻容差存储在EEPROM中（0.1%精度）
• 上电EEPROM刷新时间：<1 ms
• 软件写保护命令
• 利用地址解码引脚AD0和AD1，每条总线可以连接四个封装
• 数据保持能力：100年（典型值，55°C）
• 宽工作温度范围：−40°C至+85°C

AD5258BRMZ1，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.77（100-499个）；0.70（1000+个）

AD5258BRMZ1-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.70（1000+个）

AD5258BRMZ10，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.77（100-499个）；0.70（1000+个）

AD5258BRMZ10-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.70（1000+个）

AD5258BRMZ100，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.77（100-499个）；0.70（1000+个）

AD5258BRMZ100-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.70（1000+个）

AD5258BRMZ50，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.77（100-499个）；0.70（1000+个）

AD5258BRMZ50-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.70（1000+个）

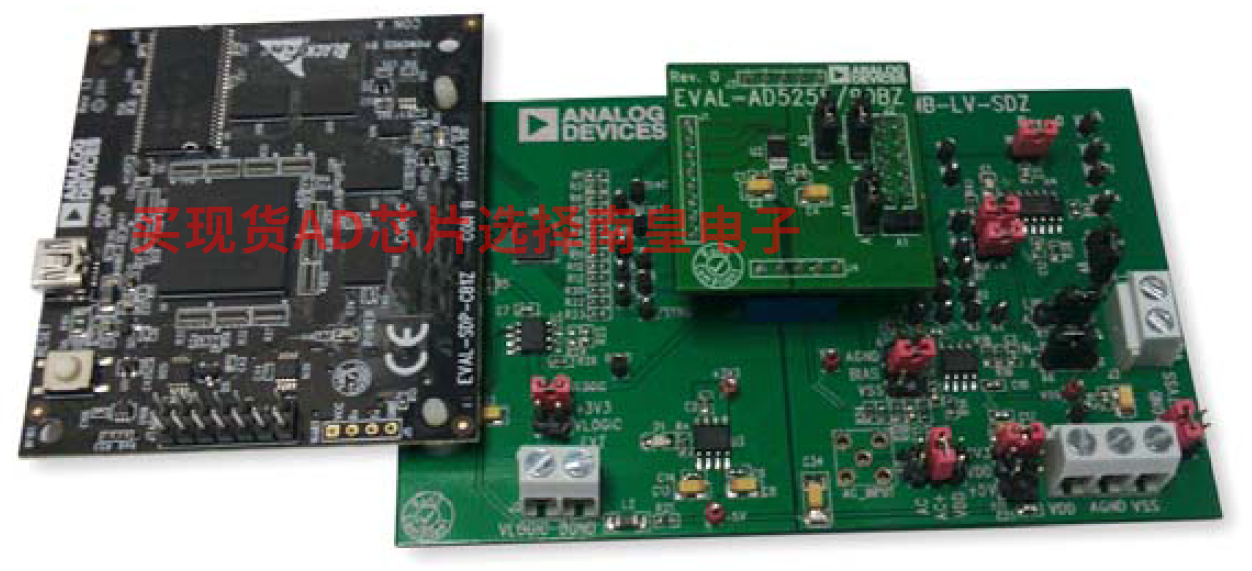

EVAL-AD5258：AD5258 评估板

这款针对AD5258的评估板含有SDP连接和软件，可通过SDP板控制AD5258。

该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
