AD5253/AD52541均为分别具有64/256位的四通道、I2C、非易失性存储器、数控电位计。可实现与机械电位计、调整器和可变电阻相同的电子调整功能。

器件的多功能编程能力支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据、查找表或系统识别信息。

AD5253/AD5254允许主I2C控制器在RDAC寄存器中写入任何64/256步游标设置并将其存储在EEMEM中。存储设置后，在系统上电时它们自动恢复到RDAC寄存器；也可动态恢复这些设置。

AD5253/AD5254在同步或异步通道更新模式下提供额外的递增、递减和±6 dB步进变化。递增和递减功能支持逐步线性调整，±6 dB步进变化相当于RDAC游标设置加倍或减半。这些功能适用于陡坡斜率、非线性调整，如白色LED亮度和音量控制。

AD5253/AD5254具有已取得专利的电阻容差存储功能，允许用户访问EEMEM并获得用于精密应用的RDAC的端到端绝对电阻值。

AD5253/AD5254提供TSSOP-20封装，具有1 kΩ、10 kΩ、50 kΩ和100 kΩ选项。所有器件的保证工作温度范围均为−40°C至+105°C扩展工业温度范围。在此数据手册中，正如数字电位计和RDAC术语一样，非易失性存储器和EEMEM术语可以互换使用。

应用

• 机械电位计的替代产品
• 低分辨率DAC的替代产品
• RGB LED背光控制
• 白色LED亮度调整
• RF基站功率放大器偏置控制
• 可编程增益和失调控制
• 可编程衰减器
• 可编程电压至电流转换
• 可编程电源
• 可编程滤波器
• 传感器校准

1受美国专利第7,688,240号保护。

• 双通道64位分辨率
• 1 k?、10 k?、50 k?、100 k?
• 非易失性存储器存储带写入保护的游标设置
• 在300 µs（典型值）内上电刷新EEMEM设置
• EEMEM重写时间 = 540 µs（典型值）
• 电阻容差存储在非易失性存储器中
• 在EEMEM中存储12个额外的字节，用于用户定义信息
• I2C 兼容串行接口
• 对RDAC和EEMEM寄存器进行直接读/写访问

• 预定义线性递增/递减命令
• 预定义±6 dB步进变化命令
• 同步或异步双通道更新
• 游标设置回读功能
• 4 MHz带宽——1 k?版本
• 单电源供电：2.7 V至5.5 V
• 双电源供电：±2.25 V至±2.75 V
• 2个从机地址解码位支持4个器件操作
• 100年典型数据保留期，TA = 55°C
• 工作温度：-40°C至+105°C

AD5253BRUZ10，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 105C，AD官网报价：3.41（100-499个）；3.07（1000+个）

AD5253BRUZ10-RL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.41（100-499个）；3.07（1000+个）

AD5253BRUZ50，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 105C，AD官网报价：3.41（100-499个）；3.07（1000+个）

AD5253BRUZ50-RL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.41（100-499个）；3.07（1000+个）

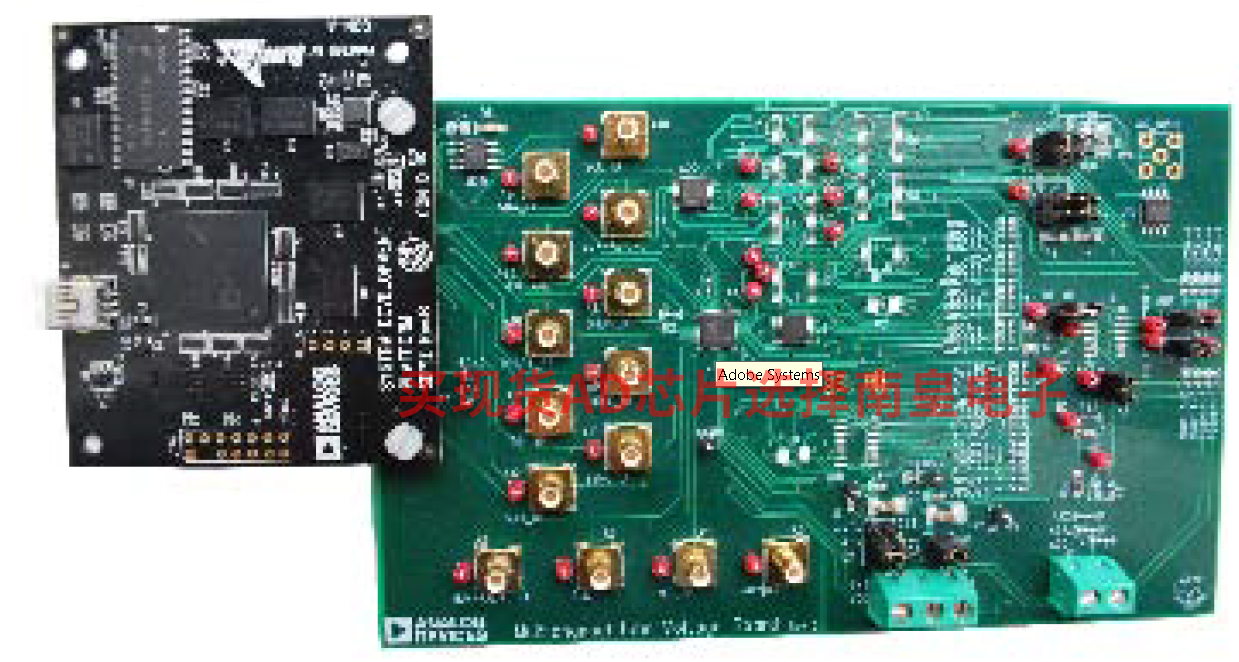

EVAL-AD5254：AD5254 评估板

AD5254具有多功能的编程能力，支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据或查找表。

AD5254支持±2.25 V至±2.75 V双电源和2.7 V至5.5 V单电源供电，适合电池供电应用及许多其它应用。此外，AD5254采用多功能I2C串行接口，可在快速模式下工作，工作速率高达400 kbps，支持选择多达四个不同的I2C地址。

EVAL-AD5254SDZ可在单电源和双电源模式下工作，从USB内部电源供电。

可在AD5254数据手册中找到AD5254部件的完整技术规格。
