AD5251的基本参数
  • 制造厂商:AD
  • 产品类别:数字电位器(DigiPOT)
  • 技术类目:数字电位器(DigiPOT)
  • 功能描述:I2C, 非易失性存储器、双通道、64位数字电位计
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD5251的产品详情:

AD5251是一款具有64位的双通道、I2C、非易失性存储器、数控电位计。可实现与机械电位计、调整器和可变电阻相同的电子调整功能。器件的多功能编程能力支持多种工作模式,包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读,同时提供额外的EEMEM,用于存储用户定义信息,如其他元件的存储器数据、查找表或系统识别信息。

AD5251/AD5252允许主I2C控制器在RDAC寄存器中写入64/256步游标设置并将其存储在EEMEM中。存储设置后,在系统上电时它们自动恢复到RDAC寄存器;也可动态恢复这些设置。

AD5251/AD5252在同步或异步通道更新模式下提供额外的递增、递减和±6 dB步进变化。递增和递减功能支持逐步线性调整,±6 dB步进变化相当于RDAC游标设置加倍或减半。这些功能适用于陡坡斜率、非线性调整,如白色LED亮度和音量控制。

AD5251/AD5252具有已取得专利的电阻容差存储功能,允许用户访问EEMEM并获得用于精密应用的RDAC的端到端绝对电阻值。

AD5251/AD5252采用TSSOP-14封装。AD5251仅具有50 k?电阻选项,而AD5252提供1 k?、10 k?、50 k?和100 k?选项。所有器件的保证工作温度范围均为−40°C至+105°C扩展工业温度范围。

应用
  • 机械电位计的替代产品
  • 通用DAC替换产品
  • LCD面板VCOM调整
  • 白色LED亮度调整
  • RF基站功率放大器偏置控制
  • 可编程增益和失调控制
  • 可编程电压至电流转换
  • 可编程电源
  • 传感器校准
AD5251的优势和特点:
  • 双通道64位分辨率
  • 50 k?
  • 非易失性存储器存储带写入保护的游标设置
  • 在300 µs(典型值)内上电刷新EEMEM设置
  • EEMEM重写时间 = 540 µs(典型值)
  • 电阻容差存储在非易失性存储器中
  • 在EEMEM中存储12个额外的字节,用于用户定义信息
  • I2C兼容串行接口
  • 对RDAC和EEMEM寄存器进行直接读/写访问
  • 预定义线性递增/递减命令
  • 预定义±6 dB步进变化命令
  • 同步或异步双通道更新
  • 游标设置回读功能
  • 4 MHz带宽——1 k?版本
  • 单电源供电:2.7 V至5.5 V
  • 双电源供电:±2.25 V至±2.75 V
  • 2个从机地址解码位支持4个器件操作
  • 100年典型数据保留期,TA = 55°C
  • 工作温度:-40°C至+105°C

AD5251具体的完整产品型号参数及价格(美元):

AD5251BRUZ50,封装:14-Lead TSSOP,包装形式及数量:管装,96,工作温度:-40 to 105C,AD官网报价:2.78(100-499个);2.47(1000+个)

轻松满足您的AD芯片采购需求
AD5251的评估套件:

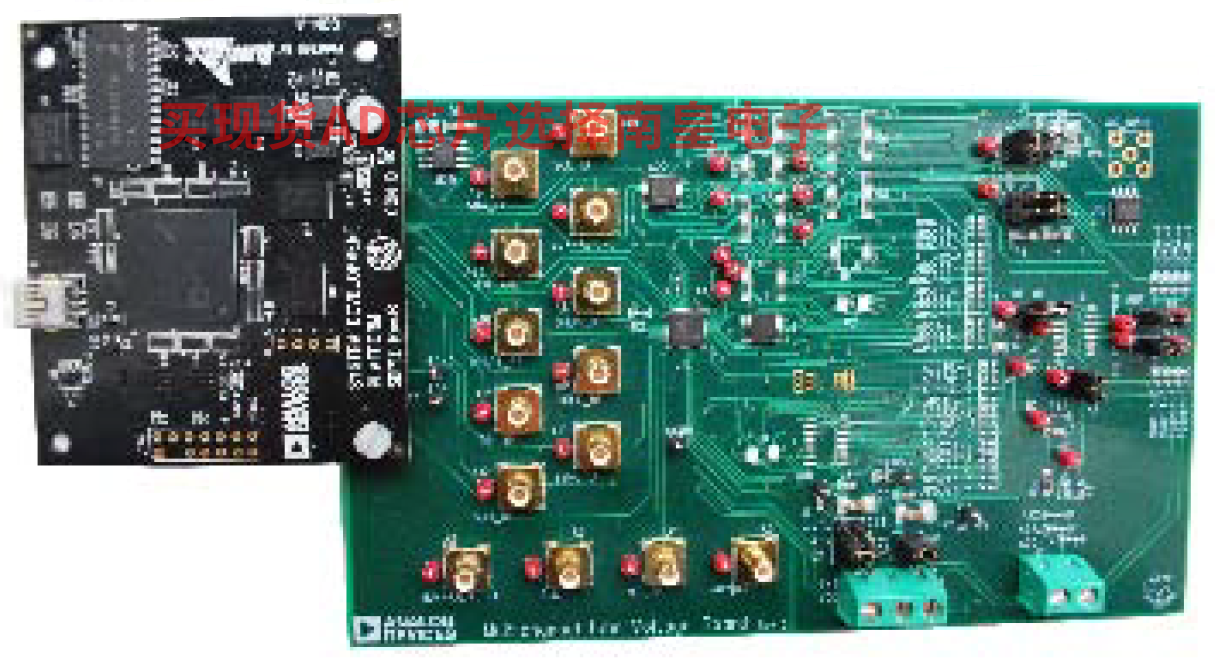

EVAL-AD5252:AD5252 评估板

AD5252具有多功能的编程能力,支持多种工作模式,包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读,同时提供额外的EEMEM,用于存储用户定义信息,如其他元件的存储器数据或查找表。


AD5252支持±2.25 V至±2.75 V双电源和2.7 V至5.5 V单电源供电,适合电池供电应用及许多其它应用。此外,AD5252采用多功能I2C串行接口,可在快速模式下工作,工作速率高达400 kbps,支持选择多达四个不同的I2C地址。


EVAL-AD5252SDZ可在单电源和双电源模式下工作,从USB内部电源供电。


可在AD5252数据手册中找到AD5252部件的完整技术规格。
