AD5241/AD52421 提供一款单/双通道、256位、数字控制可变电阻(VR)器件。可实现与电位计、调整器或可变电阻相同的电子调整功能。在A端与游标或B端与游标之间，各VR提供一个完全可编程电阻值。对于AD5242，A至B固定端接电阻（10 kΩ、100 kΩ或1 MΩ），具有1%的通道间匹配容差。两款器件的标称温度系数均为30 ppm/°C。

在系统上电时，游标位默认设置为中量程。上电后，VR游标位可通过一个I2C兼容型双线式串行数据接口进行编程设置。两款器件均提供两个额外的可编程逻辑输出，因此用户能够驱动其系统中的数字负载、逻辑门、LED驱动器和模拟开关。

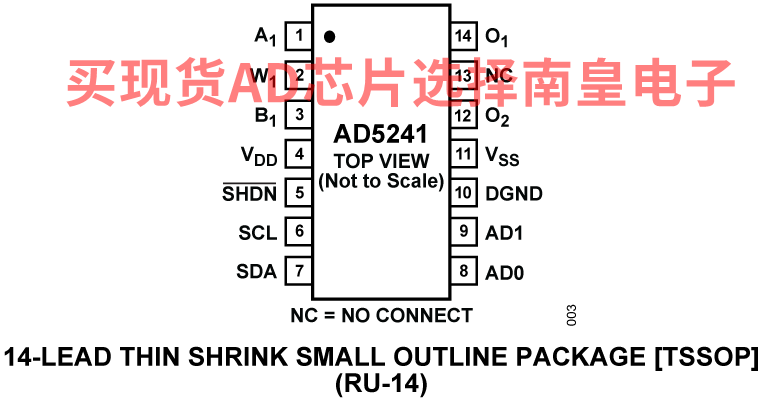

AD5241/AD5242提供表贴、14引脚SOIC和16引脚SOIC封装，对于超紧凑解决方案，提供14引脚TSSOP和16引脚TSSOP封装。所有器件的保证工作温度范围均为-40°C至+105°C扩展温度范围。

应用

• 多媒体、视频、音频
• 通信
• 机械电位计的替代产品
• 仪器仪表：增益、失调电压调整
• 可编程电压至电流转换
• 线路阻抗匹配

1 专利第5,495,245号适用。

• 256位
• 10 kΩ、100 kΩ、1 MΩ
• 低温度系数：30 ppm/°C
• 内部上电预设为中间电平
• 采用2.7 V至5.5 V单电源供电或±2.7 V双电源供电（交流或双极性工作模式）

• 具有回读功能的I2C兼容接口
• 额外可编程逻辑输出
• 自容式关断特性
• 扩展温度范围：−40°C至+105°C

AD5241BRUZ10，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：1.21（100-499个）；1.1（1000+个）

AD5241BRUZ10-R7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.1（1000+个）

AD5241BRUZ100，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：1.21（100-499个）；1.1（1000+个）

AD5241BRUZ100-R7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.1（1000+个）

AD5241BRZ10，封装：14-Lead SOIC，包装形式及数量：管装，56，工作温度：-40 to 105C，AD官网报价：1.21（100-499个）；1.1（1000+个）

AD5241BRZ10-RL7，封装：14-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.1（1000+个）

AD5241BRZ100，封装：14-Lead SOIC，包装形式及数量：管装，56，工作温度：-40 to 105C，AD官网报价：1.21（100-499个）；1.1（1000+个）

AD5241BRZ1M，封装：14-Lead SOIC，包装形式及数量：管装，56，工作温度：-40 to 105C，AD官网报价：1.21（100-499个）；1.1（1000+个）

AD5241BRZ1M-REEL，封装：14-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：1.21（100-499个）；1.1（1000+个）

EVAL-AD5242：AD5242 评估板

AD5242支持2.7 V至5.5 V单电源供电，适合需要出色的低温度系数性能的电池供电应用及许多其它应用。

此外，AD5242采用多功能I2C兼容串行接口，可在快速模式下工作，速率最高可达400 kHz。该接口可用于回读游标寄存器和EEPROM内容。

EVAL-AD5242DBZ子板和EVAL-MB-LV-SDZ母板可在单电源模式下工作，从USB内部电源供电。

可在AD5242数据手册中找到AD5242的完整技术规格。
