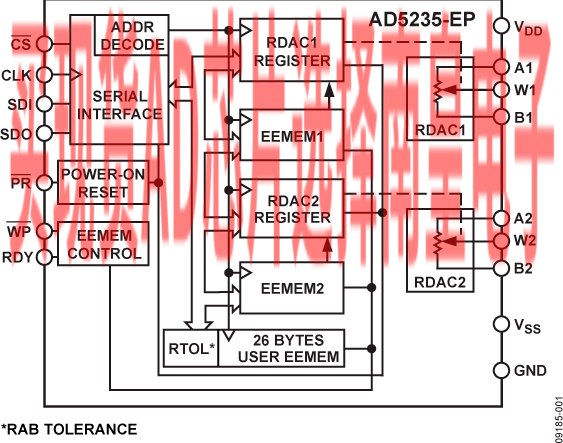

AD5235是一款双通道非易失性存储器1、数控电位计2，拥有1024阶跃分辨率，保证最大低电阻容差误差为±8%。该器件可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。通过SPI-兼容串行接口，AD5235具有灵活的编程能力，支持多达16种工作模式和调节模式，其中包括暂存编程、存储器存储和恢复、递增/递减、±6 dB/阶跃对数抽头调整和游标设置回读，同时提供额外的EEMEM1 ，用于存储用户定义信息，如其他元件的存储器数据、查找表、系统标识信息等。

在暂存编程模式下，可以直接将具体设置编程至RDAC2 寄存器，使其设置W端与A端以及W端与B端之间的电阻。该设置信息可以存储于EEMEM之中，系统加电时会自动恢复至RDAC寄存器。

EEMEM内容可以动态恢复，也可通过外部PR/选通恢复；EEMEM中的内容由一个WP/函数加以保护。为了简化编程，可以利用独立或同步线性步进递增或递减命令来上下移动RDAC游标，一次一步。对于游标设置中的对数±6 dB变化，可以利用左/右位移命令来倍增或减半RDAC游标设置。

AD5235模式化电阻容差存储于EEMEM之中。因此，在回读模式下，主机处理器可得知实际端到端电阻。主机可以通过软件程序执行适当的电阻步进，这样可以简化开环应用以及精密校准和容差匹配应用。

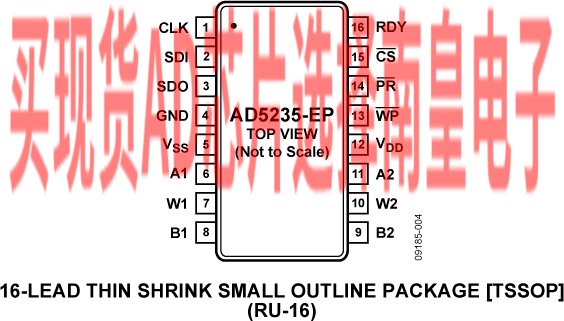

AD5235采用薄型16引脚TSSOP封装。保证工作温度范围为?40°C至+85°C扩展工业温度范围。

1 术语“非易失性存储器”和EEMEM可互换使用。
2数字电位计和RDAC这些术语可以互换使用。

应用

• DWDM激光二极管驱动器，光学监控系统
• 机械电位计的替代产品
• 仪器仪表：增益、失调电压调整
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 可编程电源
• 低分辨率DAC的替代产品
• 传感器校准

• 双通道、1024位分辨率
• 标称电阻：25 kΩ、250 kΩ
• 标称电阻容差误差：±8%（最大值）
• 低温度系数：35 ppm/°C
• 2.7 V至5 V单电源或±2.5 V双电源
• SPI兼容型串行接口
• 非易失性存储器存储游标设置
• 加电刷新EEMEM设置
• 存储器写保护
• 电阻容差储存于EEMEM中

• 26字节额外非易失性存储器，用于存储用户定义信息
• 1M编程周期
• 典型数据保留期：100年
• 下载AD5235-EP数据手册 (pdf)
• 温度范围：
  -40℃至+125°C
• 受控制造基线
• 一个装配/测试厂
• 一个制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/11605 DSCC图纸号

AD5235BRUZ25，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：5.96（100-499个）；5.3（1000+个）

AD5235BRUZ25-EP-R7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：14.9（100-499个）；12.67（1000+个）

AD5235BRUZ25-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.3（1000+个）

AD5235BRUZ250，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：5.96（100-499个）；5.3（1000+个）

AD5235BRUZ250-R7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.3（1000+个）

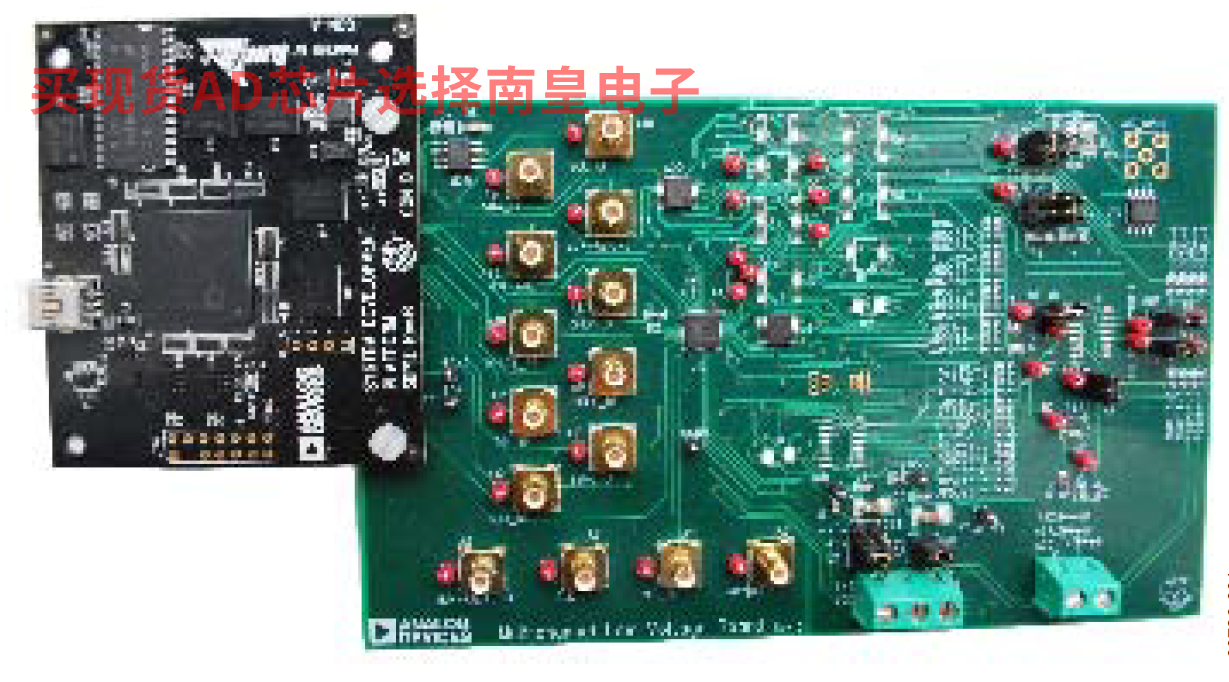

EVAL-AD5235：AD5235 评估板

AD5235具有多功能的编程能力，支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据或查找表。

AD5235支持±2.25 V至±2.75 V双电源和2.7 V至5.5 V单电源供电，适合电池供电应用及许多其它应用。此外，AD5235采用多功能SPI兼容串行接口，工作速率高达50 MHz。

EVAL-AD5235SDZ可在单电源和双电源模式下工作，从USB内部电源供电。

可在AD5235数据手册中找到AD5235部件的完整技术规格。
