AD5252是一款非易失性、双通道、数字控制可变电阻(VR)，具有256位分辨率。它可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。该器件功能丰富，可通过微控制器进行编程，具有多种工作与调整模式。

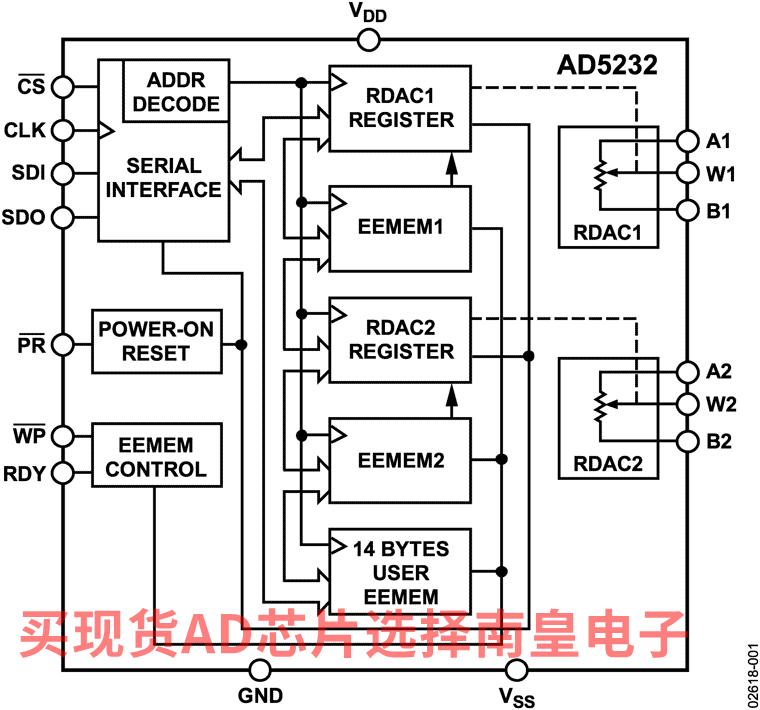

在直接编程模式下，可以从微控制器直接加载RDAC寄存器（RDAC1和RDAC2）的预设置。在另一种重要工作模式下，可以用以前存储在相应EEMEM寄存器（EEMEM1和EEMEM2）中的设置刷新RDACx寄存器。当更改RDACx寄存器以确立新的游标位时，可以通过执行EEMEM保存操作，将该设置值保存在EEMEMx寄存器中。将设置保存在EEMEMx寄存器之后，系统上电时这些值将自动传输至RDACx寄存器，以便设置游标位。这种操作由内部预设选通脉冲使能；也可以从外部访问预设选通脉冲。

所有内部寄存器内容都可以通过串行数据输出(SDO)读取，这包括：RDAC1和RDAC2寄存器，相应的非易失性EEMEM1和EEMEM2寄存器，以及可用于常数存储的14个备用USER EEMEM寄存器。

基本调整模式就是控制游标位设置寄存器(RDACx)的递增和递减命令。可以上移或下移内部便笺式RDACx寄存器，每次移动A端与B端之间的标称电阻一步。这种步进调整使游标至B端电阻(RWB)发生线性改变，幅度为器件端到端电阻(RAB)的一个位置段。若要使游标设置发生指数或对数式改变，可以使用左移/右移命令以±6 dB步进调整电平，这种方式适合声光报警应用。

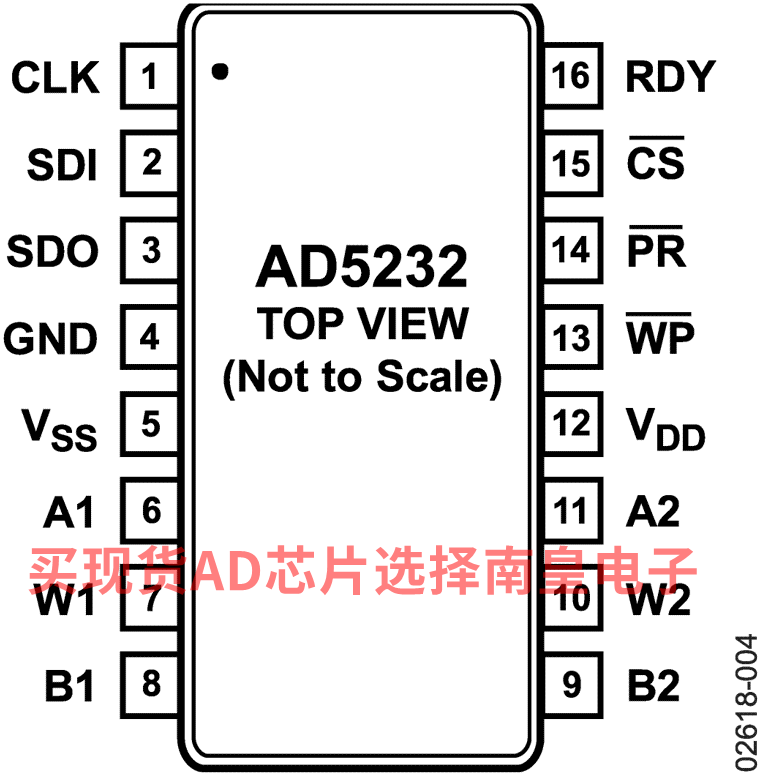

AD5232采用16引脚薄型TSSOP封装，保证工作温度范围为?40°C至+85°C工业温度范围。提供评估板EVAL-AD5232-10EBZ。

应用

机械电位计的替代产品

仪器仪表：增益和失调电压调整

可编程电压至电流转换

可编程滤波器、延迟、时间常数

可编程电源

低分辨率DAC的替代器件

传感器校准

• 双通道、256位分辨率
• 标称端接电阻：10 kΩ、50 kΩ、100 kΩ
• 非易失性存储器保存游标设置
• 预定义线性递增/递减指令
• 预定义±6 dB步进对数阶梯式递增/递减指令
• SPI兼容型串行接口

• 游标设置和EEMEM回读功能
• 3 V至5 V单电源供电
• ±2.5 V 双电源供电
• 14 字节通用型用户EEMEM
• 永久存储器写保护
• 数据保持能力：100年（典型值，TA = 55°C）

AD5232BRUZ10，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；3.34（1000+个）

AD5232BRUZ10-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；3.34（1000+个）

AD5232BRUZ100，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；3.34（1000+个）

AD5232BRUZ100-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；3.34（1000+个）

AD5232BRUZ50，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；3.34（1000+个）

AD5232BRUZ50-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；3.34（1000+个）

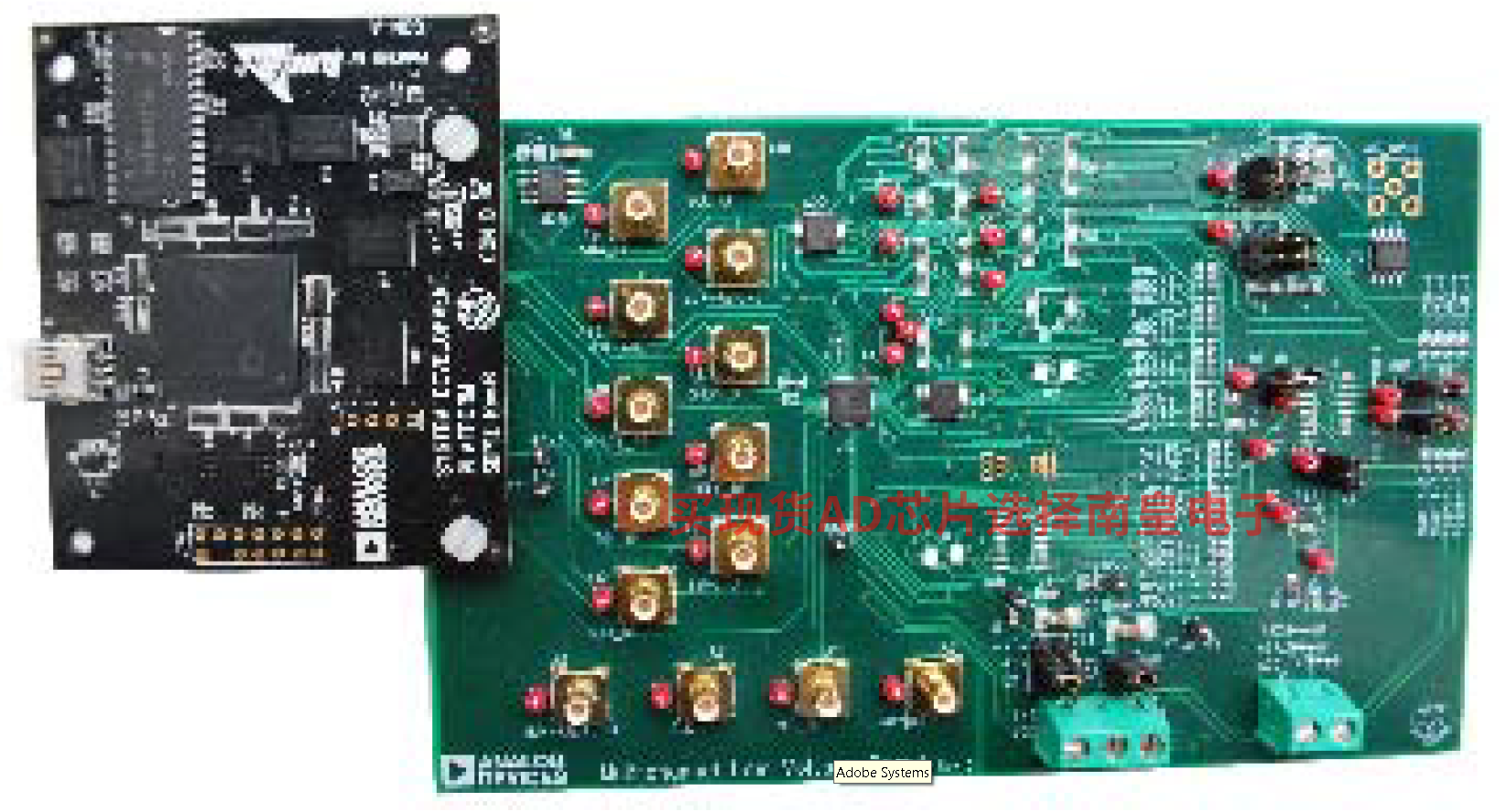

EVAL-AD5232：AD5232 评估板

AD5232具有多功能的编程能力，支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据或查找表。

AD5232支持±2.25 V至±2.75 V双电源和2.7 V至5.5 V单电源供电，适合电池供电应用及许多其它应用。此外，AD5232采用多功能SPI兼容串行接口，工作速率高达50 MHz。

EVAL-AD5232SDZ可在单电源和双电源模式下工作，从USB内部电源供电。

可在AD5232数据手册中找到AD5232部件的完整技术规格。
