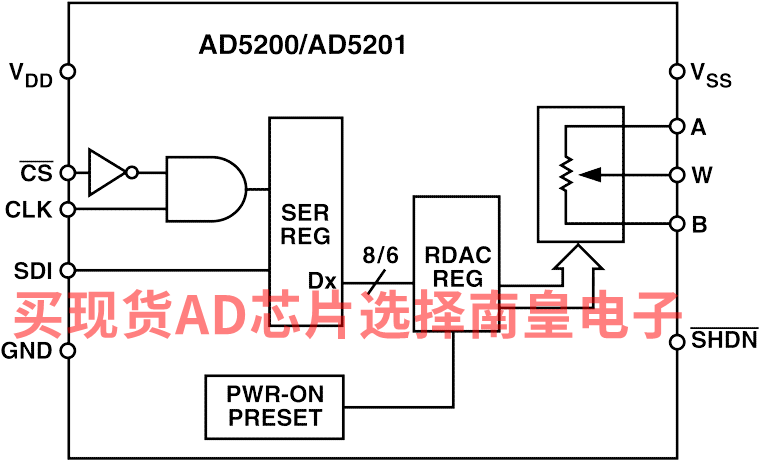

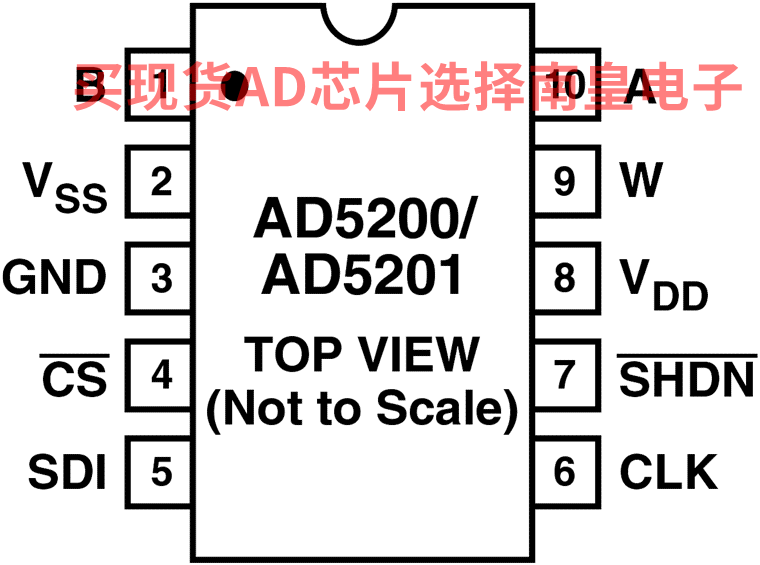

AD5200 和 AD5201分别为 256 位和 33 位可编程电阻器件，可通过三线式 SPI 串行接口实现数字控制。可编程电阻、可变电阻(VR)和 RDAC 这些术语通常可互换使用，均指代数字电位计。这些器件可实现与电位计或可变电阻相同的电子调整功能。两款器件均内置一个可变电阻，采用紧凑型 MSOP 封装。各器件在游标触点均内置一个固定游标电阻，该游标触点在数字码所确定的点位分接可编程电阻。该代码加载到串行输入寄存器中。游标与可编程电阻任一端点之间的电阻值，随传输至 VR 锁存器中的数字码呈线性变化。在 A 端与游标，或 B 端与游标之间，各可变电阻提供一个完全可编程电阻值。A端至B端电阻是固定值（10 kΩ 或 50 kΩ），其标称温度系数为 500 ppm/°C。该 VR 具有 VR 锁存器，用来保存其编程电阻值。该 VR 锁存器由一个 SPI 兼容型串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由 8 个 AD5200 数据位和 6 个 AD5201 数据位构成的数据字传输至串行输入寄存器。内部预设功能通过将 80H 和 10H 分别载入 AD5200 和 AD5201VR 锁存器来迫使游标移到中间电平位置。SHDN 引脚则迫使A端的电阻变为端到端开路状态，并使游标与 B 端短路，从而实现毫瓦级功耗的关断状态。当 SHDN 回到逻辑高电平时，先前的锁存器设置将使游标处于关断前的电阻值设置。数字接口在关断期间仍有效，以便更改代码，当器件从关断状态返回时，游标将处于新的位置。

所有器件的保证工作温度范围均为 ?40°C 至 +85°C 扩展工业温度范围。

应用

• 机械电位计的替代产品
• 仪器仪表：增益、失调电压调整
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 线路阻抗匹配

• 端接电阻（端到端）：10K Ω、50K Ω
• 33位AD5201游标直接连至两个终端端子
• 三线式SPI兼容型串行数据输入

• +2.7 V至+5.5 V单电源或±2.7 V双电源供电，特别适合以地为参考的交流信号
• 上电中量程预设
• 提供详尽的特征说明（可变电阻器以及电位计-分压器模式DNL、THD、噪声、带宽），确保没有意外！
• 紧凑的小型SOIC封装，高度小于1.1 mm，特别适合PCMCIA卡

AD5201BRMZ10，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.81（100-499个）；0.72（1000+个）

AD5201BRMZ10-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.72（1000+个）

AD5201BRMZ50，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.81（100-499个）；0.72（1000+个）

AD5201BRMZ50-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.72（1000+个）

AD5201BRMZ10，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.81（100-499个）；0.72（1000+个）

AD5201BRMZ10-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.72（1000+个）

AD5201BRMZ50，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：0.81（100-499个）；0.72（1000+个）

AD5201BRMZ50-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.72（1000+个）
