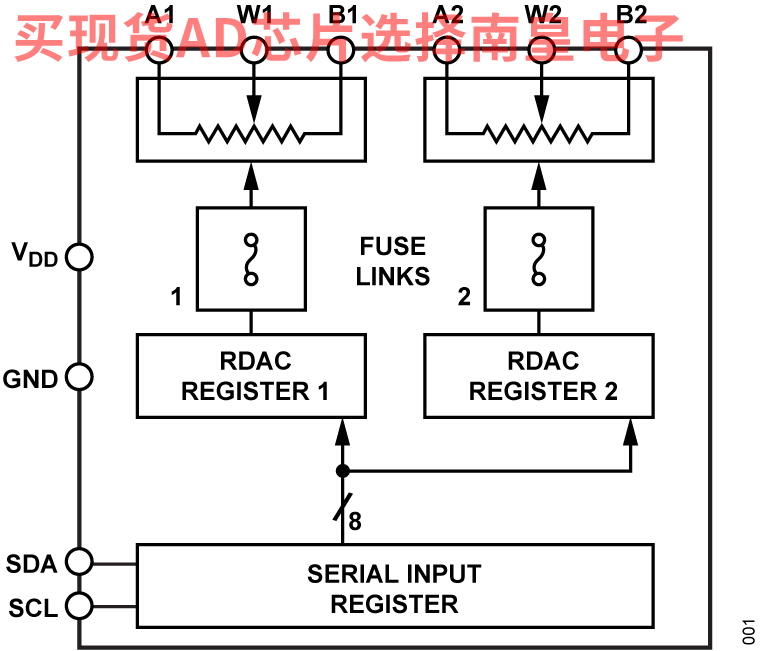

AD5172 / AD5173 均为双通道、256位、一次性可编程(OTP)数字电位计，采用熔丝连接技术来实现在存储器中保持电阻设置。数字电位计VR和RDAC术语可以互换使用。对于那些不需要在存储器中对数字电位计设置进行一次以上编程的用户来说，OTP比EEMEM更具成本优势。可实现与机械电位计或可变电阻器相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。

AD5172/AD5173通过一种2线I2C兼容数字接口来编程。允许在永久性设置电阻值之前进行无限次调整。在OTP激活期间，一个永久熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

与传统的OTP数字电位计不同，AD5172/AD5173拥有一个独特的临时OTP覆盖功能，甚至可以在保险丝烧断后进行新调整。然而，在接下来的上电条件期间将恢复OTP设置。这样，用户可将这些数字电位计用作具有可编程预设值的易失性电位计。

应用

• 系统校准
• 电子设备电平设置
• 在新设计中代替机械调整器
• 永久性工厂PCB设置
• 压力、温度、位置、化学和光学传感器调节
• RF放大器偏置
• 增益控制和失调电压调整

• 双通道、256位电位计
• 在OTP激活之前进行无限次调整
• OTP覆盖支持通过用户定义预设进行动态调整
• 端到端电阻：2.5 kΩ、10 kΩ和100 kΩ
• 紧凑型10引脚MSOP封装：3 mm × 4.9 mm
• 快速建立时间：tS = 5 μs（上电时的典型值）
• 完整读/写游标寄存器

• 上电预设为中间值
• 额外封装地址解码引脚：AD0和AD1 (AD5173)
• 单电源：2.7 V至5.5 V
• 低温度系数：35 ppm/°C
• 低功耗：IDD = 6 μA（最大值）
• 宽工作温度范围：−40°C至+125°C

AD5172BRMZ10，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.04（100-499个）；1.83（1000+个）

AD5172BRMZ10-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.83（1000+个）

AD5172BRMZ100，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.04（100-499个）；1.83（1000+个）

AD5172BRMZ100-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.83（1000+个）

AD5172BRMZ2.5，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.04（100-499个）；1.83（1000+个）

EVAL-AD5172：AD5172 评估板

AD5172支持2.7 V至5.5 V单电源供电，适合具有出色的低温度系数性能的电池供电应用及许多其它应用。

板载插座允许用户轻松更换该器件，从而对OTP存储器进行重新编程。

此外，AD5172采用多功能I2C串行接口，可在快速模式下工作，速率最高可达400 kHz。

EVAL-AD5172SDZ可在单电源模式下工作，从USB内部电源供电。

可在AD5172数据手册中找到AD5172部件的完整技术规格。
