AD5161是一款适合256位调整应用的3 mm × 4.9 mm紧凑型封装解决方案，可实现与机械电位器或可变电阻相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。

游标设置可以通过引脚可选的SPI或I2C 兼容型数字接口控制，也可以利用该接口回读游标寄存器内容。使用SPI模式时，该器件能以菊花链形式连接（SDO接SDI），从而多个器件可以共用相同的控制线路。在I2C 模式下，可以利用地址引脚AD0将最多两个器件置于同一总线上。同时，可以使用命令位将游标位置复位到中间电平，或者关断器件，使之进入零功耗状态。

该器件采用2.7 V至5.5 V电源供电，功耗小于5 μA，适合电池供电的便携式应用。

应用
- 在新设计中代替机械电位计
- 压力、温度、位置、化学和光学传感器调节
- RF放大器偏置
- 增益控制和失调电压调整

• 256位
• 端到端电阻：5 kΩ、10 kΩ、50 kΩ、100 kΩ

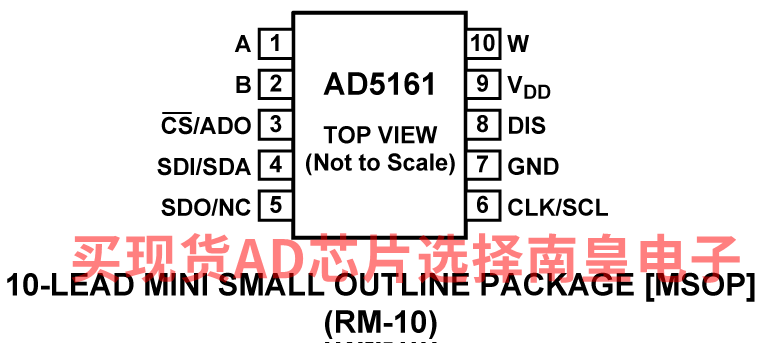

• 紧凑型MSOP-10 (3 mm x 4.9 mm)封装
• 引脚可选的SPI/I2C兼容型接口
• 额外的封装地址解码引脚AD0
• 完整读/写游标寄存器

• 上电预设为中间值
• 单电源供电：+2.7 V至+5.5V
• 低温度系数：45 ppm/°C
• 低功耗： IDD = 8 μA
• 宽工作温度范围：–40°C至+125°C
• SDO输出允许多个器件以菊花链方式连接
• 提供评估板

AD5161BRMZ10，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：0.81（100-499个）；0.74（1000+个）

AD5161BRMZ10-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.74（1000+个）

AD5161BRMZ100，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：0.81（100-499个）；0.74（1000+个）

AD5161BRMZ100-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.74（1000+个）

AD5161BRMZ5，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：0.81（100-499个）；0.74（1000+个）

AD5161BRMZ5-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.74（1000+个）

AD5161BRMZ50，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：0.81（100-499个）；0.74（1000+个）

AD5161BRMZ50-RL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.74（1000+个）

EVAL-AD5161：AD5161 评估板

AD5161支持2.7 V至5.5 V单电源供电，适合需要出色的低温度系数性能的电池供电应用及许多其它应用。

此外，AD5161内置引脚可选SPI或I2C兼容数字接口，可用于控制游标设置或回读游标寄存器内容。在SPI模式下，器件可通过菊花链方式连接（从SDO到SDI），从而允许几个部件使用相同的控制线路。在I2C模式中，地址引脚AD0可以将最多两个器件置于同一总线上。在该模式下，命令位将游标位置复位到中间电平或关断器件，使之进入零功耗状态。

EVAL-AD5161DBZ子板和EVAL-MB-LV-SDZ母板可在单电源模式下工作，从USB内部电源供电。

可在AD5161数据手册中找到AD5161的完整文档技术规格。
