AD5124 / AD5144 / AD5144A 电位计为128/256位调整应用提供一种非易失性解决方案，保证±8%的低电阻容差误差，Ax、Bx和Wx引脚提供最高±6mA的电流密度。

低电阻公差和低标称温度系数简化了开环应用和需要公差匹配的应用。

线性增益设置模式允许对数字电位计端子RAW和RWB之间的电阻独立编程，使电阻匹配非常精确。

宽带宽和低总谐波失真(THD)确保对于交流信号具有较佳性能，适合滤波器设计。

在电阻阵列末端的低游标电阻仅40 ?，允许进行引脚到引脚连接。

游标电阻值可通过一个SPI/I2C兼容数字接口设置，也可利用该接口回读游标寄存器和EEPROM内容。

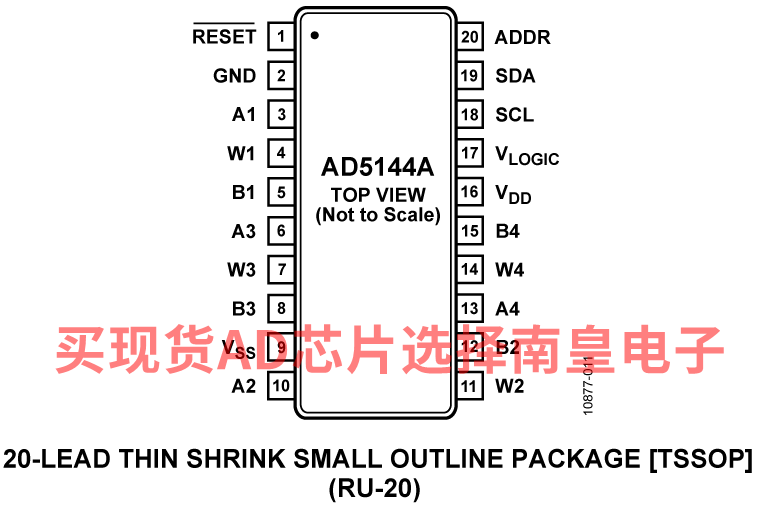

AD5124/AD5144/AD5144A采用紧凑型24引脚、4 mm × 4 mm LFCSP封装以及20引脚TSSOP封装。保证工作温度范围为−40°C至+125°C的扩展工业温度范围。

应用

• 便携式电子设备的电平调整
• LCD面板亮度和对比度控制
• 可编程滤波器、延迟、时间常数
• 可编程电源

• 10 kΩ和100 kΩ电阻可选
• 电阻容差：8%（最大值）
• 游标电流：±6 mA
• 低温度系数：35 ppm/°C
• 宽带宽：3 MHz
• 快速启动时间：< 75 μs

• 线性增益设置模式
• 单电源及双电源供电
• 独立逻辑电源：1.8 V至5.5 V
• 宽工作温度范围：−40°C至+125°C
• 4 mm × 4 mm封装可选

AD5144ABRUZ10，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.34（1000+个）

AD5144ABRUZ10-RL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.34（1000+个）

AD5144ABRUZ100，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.34（1000+个）

AD5144ABRUZ100-RL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.34（1000+个）

EVAL-AD5144：AD5144 评估板

AD5144具有多功能的编程能力，支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据或查找表。

AD5144支持±2.25 V至±2.75 V双电源和2.3 V至5.5 V单电源供电，适合电池供电应用及许多其他应用。此外，AD5144可配置为多功能I2C或SPI串行接口。EVAL-AD5144DBZ可在单电源或双电源模式下工作，从USB内部电源供电。

可在AD5144数据手册中找到AD5144部件的完整技术规格。
