AD5116提供了针对64位调整应用的非易失性数字电位计解决方案，保证±8%的低电阻容差误差，A、B和W引脚之间的电流密度可达±6 mA。低电阻容差、低标称温度系数和高带宽等特性可简化开环应用和容差匹配应用。

新的低A-W和B-W电阻特性将电阻阵列两个极值之间的游标电阻降低至45 Ω（典型值）。

简单的按钮接口允许只使用两个外部按钮开关实现手动控制。AD5116内置自适应去抖器，可忽略机械开关中常见的触点跳动引起的无效跳动。该去抖器为自适应型，可支持各种按钮。

AD5116可以将最后游标位置自动保存到EEPROM中，因而适合需要在最后游标位置上电的应用，如音频设备等。

AD5116采用2 mm × 2 mm、8引脚LFCSP封装，保证工作温度范围为?40°C至+125°C扩展工业温度范围。

应用

• 机械电位计的替代产品
• 便携式电子设备的电平调整
• 音量控制
• 低分辨率DAC
• LCD面板亮度与对比度控制
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 反馈电阻的可编程电源
• 传感器校准

• 标称电阻容差误差：±8%（最大值）
• 游标电流：±6 mA
• 可变电阻器模式下的温度系数：35 ppm/°C
• 低功耗：2.5 μA（最大值，2.7 V，125°C）
• 宽带宽：4 MHz（5 kΩ选项）
• 上电EEPROM刷新时间：< 50 μs

• 125°C时典型数据保留期：50年
• 100万写周期
• 2.3 V至5.5 V电源供电
• 内置自适应去抖器
• 宽工作温度范围：−-40℃至+125℃
• 2 mm × 2 mm × 0.55 mm、8引脚超薄LFCSP封装

AD5116BCPZ10-500R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：0.73（1000+个）

AD5116BCPZ10-RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.73（1000+个）

AD5116BCPZ5-500R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：0.73（1000+个）

AD5116BCPZ5-RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.73（1000+个）

AD5116BCPZ80-500R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：0.73（1000+个）

AD5116BCPZ80-RL7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.73（1000+个）

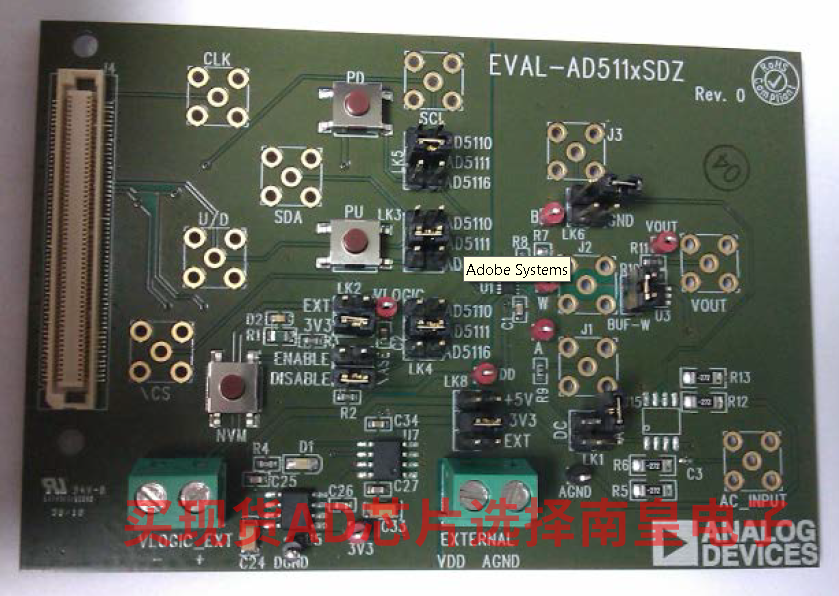

EVAL-AD5116SDZ：AD5116评估板

AD5116支持2.3 V至5.5 V单电源供电，适合电池供电应用及许多其它应用，保证±8%的低电阻容差误差和高带宽，同时A、B和W引脚提供最高±6 mA的电流密度。

简单的按钮接口支持手动切换，可以将最后游标位置保存到EEPROM中，因而适合需要在最后游标位置上电的应用。

可在AD5116数据手册中找到AD5116的完整规格。
