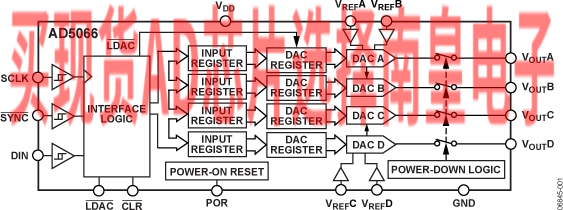

AD5066是一款低功耗、16位、四通道无缓冲电压输出nanoDAC，相对精度特性为±1 LSB INL（积分非线性），具有独立的基准电压引脚，可以采用2.7 V至5.5 V单电源供电。此外还提供±1 LSB DNL的微分精度特性。片内提供基准电压缓冲。该器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE和多数DSP接口标准兼容。AD5066内置一个上电复位电路，确保DAC输出上电至零电平或中间电平，并保持该电平，直到对该器件执行一次有效的写操作为止。

该器件的总非调整误差小于0.8 mV。零电平误差典型值为0.05 mV。

AD5066具有关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选的输出负载。

利用硬件LDAC功能可以同时更新DAC的输出，用户也可以通过软件选择要同时更新的DAC通道。另外还有一个异步CLR功能，可以将DAC清零至软件可选码：0 V、中间电平或满量程。

产品特色

1.四通道、16引脚TSSOP封装、±1 LSB INL
2.独立的基准电压引脚
3.16位精度、1 LSB INL。
4.TUE = ±0.8 mV（最大值），零电平误差 = 0.1 mV（最大值）。
5.高速串行接口，时钟速率最高达50 MHz。
6.为用户提供三种关断模式。
7.复位到已知输出电压（零电平或中间电平）。

应用

- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源

• 低功耗四通道16位nanoDAC，±1 LSB INL
• 低总非调整误差（TUE）：±0.1 mV（典型值）
• 低零电平误差： 0.05 mV（典型值）
• 独立的缓冲基准电压引脚
• 2.7 V至5.5 V电源供电

• 全代码范围内提供额定性能：0至65535
• 上电复位至零电平或中间电平
• 各通道独立关断，提供3种关断功能
• 硬件LDAC和LDAC override功能
• CLR功能，清零至可编程码
• 16引脚小型TSSOP封装
