AD5024/AD5044/AD5064是低功耗、四通道、12/14/16位缓冲电压输出nanoDAC转换器，提供1 LSB INL和1 LSB DNL的相对精度，其中AD5024/AD5044/AD5064具有独立参考引脚，AD5064-1具有共用参考引脚。AD5024/AD5044/AD5064/AD5064-1可以采用4.5 V至5.5 V单电源供电,此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容。片内提供集成基准电压缓冲器和输出放大器。AD5024/AD5044/AD5064/AD5064-1内置一个上电复位电路，确保DAC输出上电至零电平或中量程，并保持该电平，直到对该器件执行一次有效的写操作为止。AD5024/AD5044/AD5064/AD5064-1具有关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选的输出负载。器件的总非调整误差小于2 mV。

产品聚焦

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器

• 低功耗四通道12/14/16位DAC，±1 LSB INL
• AD5666的引脚兼容、性能升级产品
• 独立和共用电压参考引脚选项
• 轨到轨工作
• 4.5 V至5.5 V电源供电
• 上电复位至零电平或中间电平
• 3种关断功能以及各通道独立关断功能
• 硬件LDAC和软件LDAC 覆盖功能
• CLR功能，清零至可编程码
• SDO菊花链选项
• 14/16引脚TSSOP封装
• 内部基准电压缓冲及内部输出放大器

AD5064ARUZ-1，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：18.25（100-499个）；15.52（1000+个）

AD5064ARUZ-1REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：18.25（100-499个）；15.52（1000+个）

AD5064BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：21（100-499个）；17.84（1000+个）

AD5064BRUZ-1，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：21（100-499个）；17.84（1000+个）

AD5064BRUZ-1REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：21（100-499个）；17.84（1000+个）

AD5064BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：21（100-499个）；17.84（1000+个）

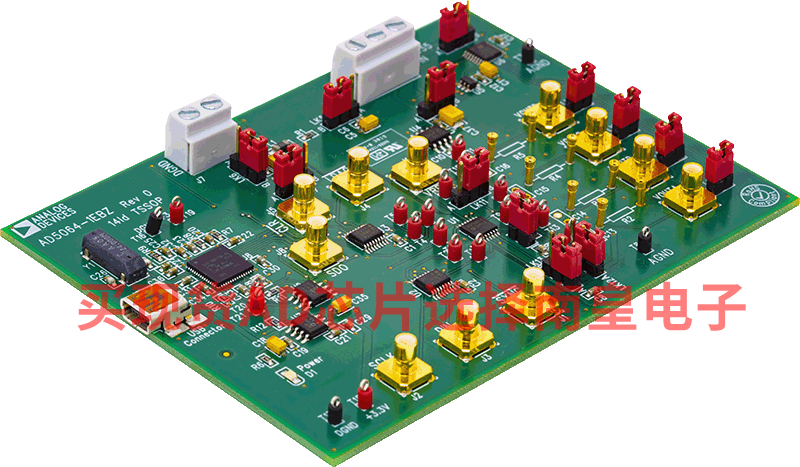

EVAL-AD5064：AD5064 评估板

这款针对AD5064的评估板含有USB连接和软件，可通过PC控制AD5064。
