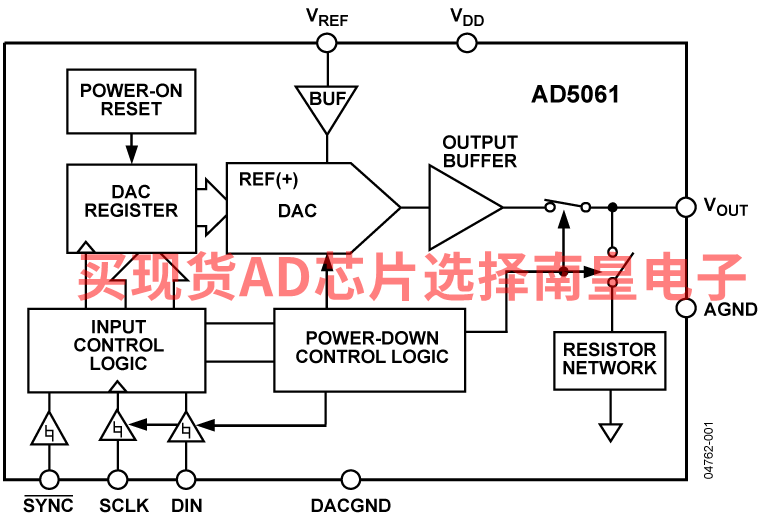

AD5061 属于ADI公司的nanoDAC系列产品，是一款低功耗、单通道16位缓冲电压输出DAC，采用2.7V至5.5V单电源供电。相对精度规格为±4 LSB，保证工作单调性，微分非线性(DNL)规格为±1 LSB。该器件采用灵活的三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。AD5061的基准电压通过外部VREF引脚提供。片内提供基准电压缓冲。该器件内置一个上电复位电路，确保DAC输出上电至中间电平或零电平并保持该电平，直到对该器件执行一次有效的写操作为止。此外还提供关断功能，在关断模式下，器件在5 V时的功耗降至330 nA（典型值），并提供软件可选输出负载。可通过串行接口进入关断模式。该器件的总非调整误差小于3 mV。该器件上电时毛刺非常低。

产品特色

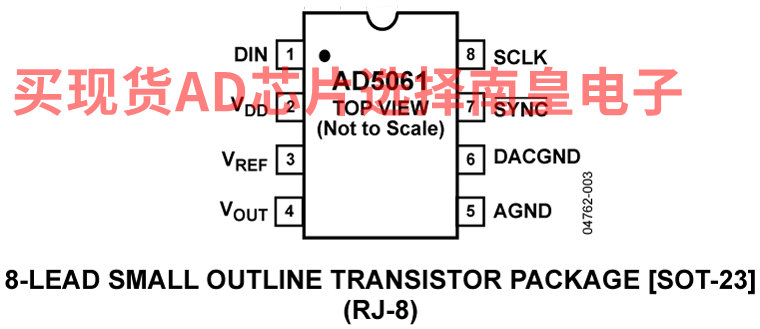

1. 采用8引脚小型SOT-23封装。
2. 16位分辨率、4 LSB INL。
3. 上电时毛刺非常低。
4. 高速串行接口，时钟速率最高达30 MHz。
5. 为用户提供三种省电模式。
6. 复位到已知输出电压（零电平或中间电平）。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

• 单通道16位DAC，4 LSB INL
• 上电复位至中间电平或零电平
• 通过设计保证单调性
• 3种关断功能
• 低功耗串行接口，采用施密特触发式输入

• 8引脚小型SOT23封装，低功耗
• 快速建立时间，典型值为4 μs
• 2.7 V至5.5 V电源
• 上电时毛刺非常低
• SYNC中断设置

AD5061BRJZ-1500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：4.25（1000+个）

AD5061BRJZ-2500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：4.25（1000+个）

AD5061BRJZ-2REEL7，封装：8-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：3.84（1000+个）

AD5061YRJZ-1500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：4.88（1000+个）

AD5061YRJZ-1REEL7，封装：8-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：3.95（1000+个）

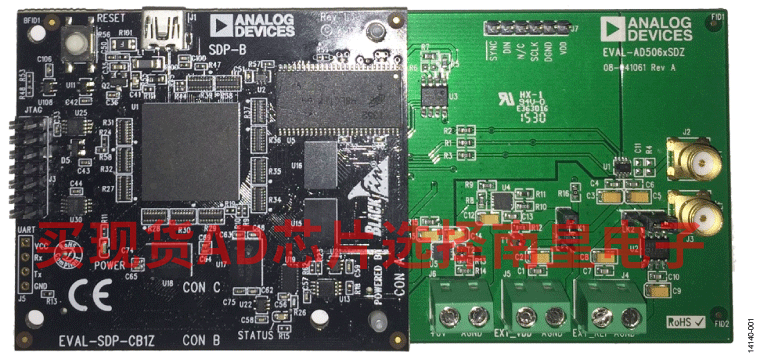

EVAL-AD504X-506X：AD5040/AD5060、AD5061和AD5062评估板

评估板可帮助客户快速进行新型AD5040/AD5060、AD5061或AD5062电路原型制作，并缩短设计时间。AD5040/AD5060、AD5061和AD5062采用2.7 V至5.5 V单电源供电。片内提供ADR444作为4.096 V基准电压源。

相应的数据手册上有关于AD5040/AD5060、AD5061和AD5062的完整数据，使用评估板时应同时参考用户指南UG-923与数据手册。

评估板通过SDP板与PC的USB端口连接。软件与评估板一同提供，便于用户编程设置AD5040/AD5060、AD5061或AD5062。

这些评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容。
