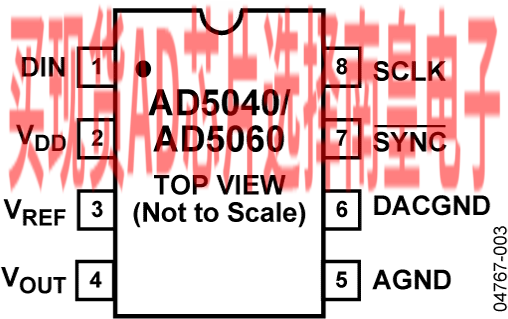

AD5060属于nanoDAC系列，是一款单通道、全精度、16位、缓冲电压输出DAC，采用SOT-23封装。

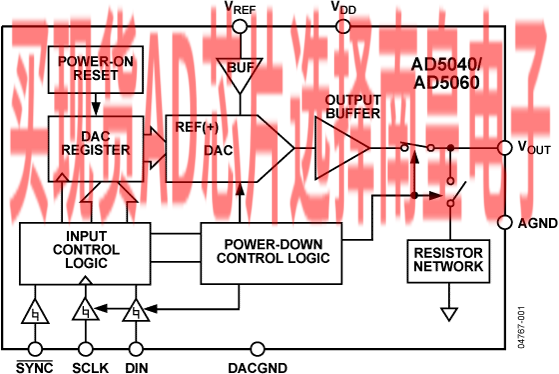

AD5060在SOT-23封装中集成了16位DAC及高性能输出缓冲器，最大积分非线性误差(INL)为1 LSB，因而是开环控制或精密增益与失调等高性能应用的理想之选。该器件采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。AD5060的基准电压通过一个外部REF引脚获得，芯片上提供基准电压缓冲，可简化该器件应用。该器件内置一个上电复位电路，确保DAC输出上电至0 V/中量程(视型号而定)，并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至1 μA，并提供软件可选输出负载。省电模式通过串行接口启动，上电时毛刺非常低。该器件的总非调整误差小于1 mV。

产品特色

应用

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器

• 提供8引脚SOT23封装
• 16位精度、最大INL为1 LSB、内置输出缓冲
• 上电时毛刺非常低
• 提供三种省电功能
• 高速串行接口，时钟速率最高达30 MHz
• 为用户提供三种省电模式

AD5060ARJZ-1500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.06（1000+个）

AD5060ARJZ-2500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.06（1000+个）

AD5060BRJZ-1500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.96（1000+个）

AD5060BRJZ-1REEL7，封装：8-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：6.96（1000+个）

AD5060BRJZ-2500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.96（1000+个）

AD5060BRJZ-2REEL7，封装：8-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：6.96（1000+个）

AD5060YRJZ-1500RL7，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：8.02（1000+个）

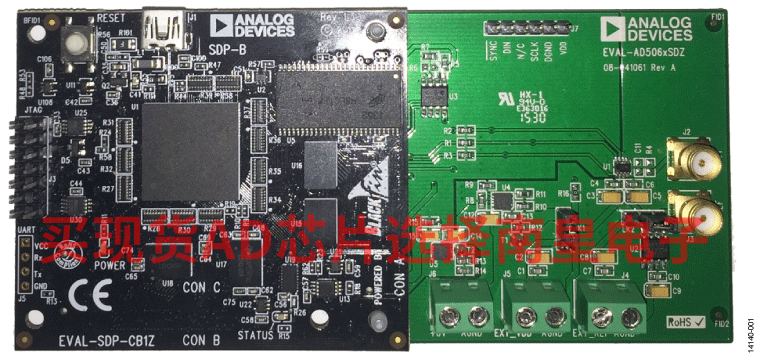

EVAL-AD504X-506X：AD5040/AD5060、AD5061和AD5062评估板

评估板可帮助客户快速进行新型AD5040/AD5060、AD5061或AD5062电路原型制作，并缩短设计时间。AD5040/AD5060、AD5061和AD5062采用2.7 V至5.5 V单电源供电。片内提供ADR444作为4.096 V基准电压源。

相应的数据手册上有关于AD5040/AD5060、AD5061和AD5062的完整数据，使用评估板时应同时参考用户指南UG-923与数据手册。

评估板通过SDP板与PC的USB端口连接。软件与评估板一同提供，便于用户编程设置AD5040/AD5060、AD5061或AD5062。

这些评估板与EVAL-SDP-CB1Z Blackfin SDP控制器板(SDP-B)兼容。
