AD4695/AD4696 是紧凑型、高精度、低功耗、16 通道、16 位、500kSPS/1 MSPS、多路复用输入精密逐次逼近寄存器 (SAR) 模数转换器 (ADC)，具有轻松驱动功能和广泛的数字化功能。

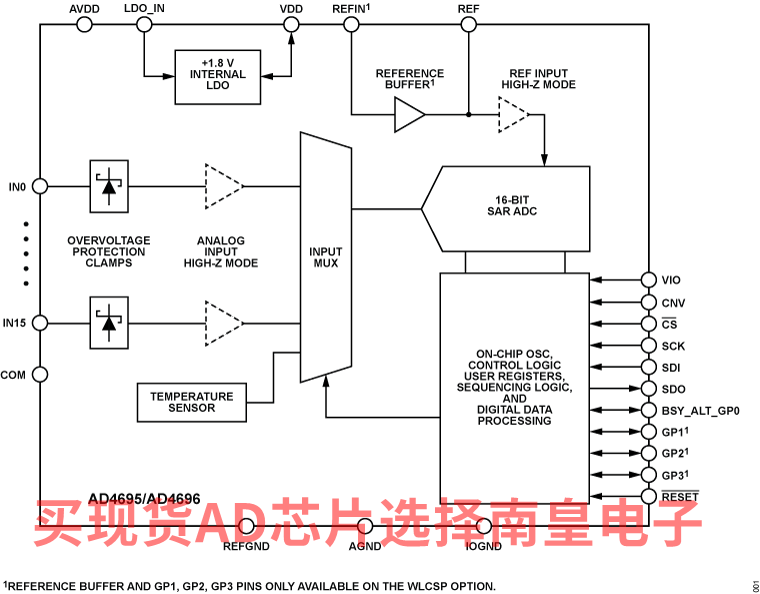

AD4695/AD4696 适合用于空间受限的多通道精密数据采集系统和监控电路。AD4695/AD4696 具有真正的 16 位 SAR ADC 无失码内核、16 通道低串扰多路复用器、灵活的通道时序控制器、每个模拟输入上的过压保护钳位电路、片内过采样和抽取、阈值检测和警报指示器，以及自主转换（自动循环）模式。

AD4695/AD4696 轻松驱动功能可放宽对模拟前端 (AFE) 和基准电压源电路的驱动要求。模拟输入高阻抗模式和基准电压源高阻抗模式消除了专用高速 ADC 驱动器和基准电压源缓冲区的需求，简化了系统设计，减少了组件数量，并增加了通道密度。

每个模拟输入上的输入过压保护钳位可防止 AD4695/AD4696 发生过压事件，并防止一个通道上的过压事件导致其他通道性能降低（见图26）。

AD4695/AD4696 具有先进的数字功能，可与各种低功耗数字主机兼容。低串行外围接口 (SPI) 时钟频率要求，片内可定制的通道时序控制器，以及过采样和抽取，降低了数字主机系统的负担。自动循环模式和阈值检测功能可自动执行转换，并根据具体通道的阈值限制生成警报，从而实现低功耗、中断驱动的固件设计。

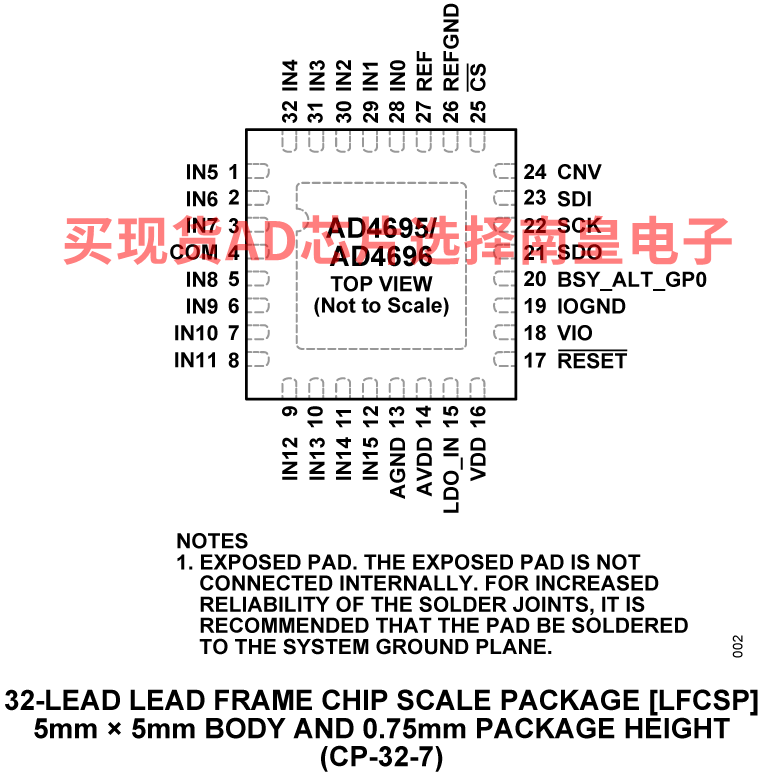

AD4695/AD4696 采用 5 mm × 5 mm 32 引脚 LFCSP 包装，可在 −40°C 至 +125°C 的温度范围内工作。

应用

• 光电二极管监控
• 医疗仪器仪表
• 生命体征监测
• 电子测试和测量
• 自动测试设备
• 仪器仪表和过程控制
• 电池供电设备

• 轻松驱动
  • 降低了模拟输入和基准电压源驱动要求
  • 片内基准电压缓冲器（仅限WLCSP）
  • 每个模拟输入提供高达5 mA的过压保护
  • 长采集阶段，≥71.5% (715 ns/1000 ns)周期时间（1 MSPS时）
• 高性能
  • 采样速率：500 kSPS (AD4695)或1 MSPS (AD4696)
  • INL：±1.0 LSB（最大值）
  • 保证16位、无失码
  • SINAD：93 dB（典型值），fIN = 1 kHz
  • 过采样动态范围：111.2 dB，OSR = 64
• 小尺寸，高通道密度
  • 32引脚5 mm x 5 mm LFCSP封装

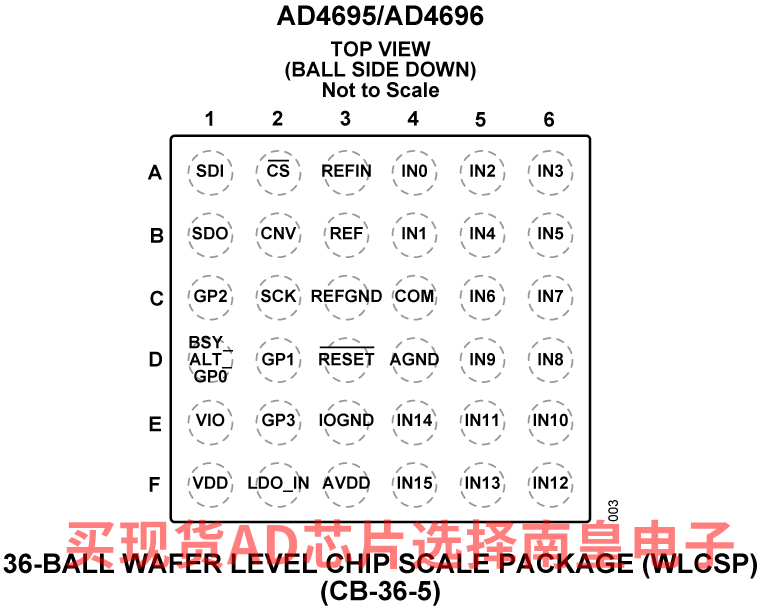

  • 36引脚2.96 mm × 2.96 mm WLCSP封装
  • 轻松驱动特性，支持采用更少组件的系统级设计

• 增强数字功能
  • 第一转换精度，无延迟或流水线延迟
  • 快速转换时间，双通道/四通道SDO模式支持低SPI时钟速率
  • 可自定义的通道时序控制器
  • 片内过采样和抽取
  • 阈值检测警报
  • 失调和增益校正
  • 自动转换（自动循环）模式
  • 1.14 V至1.98 V逻辑SPI
• 低功耗
  • fS = 1 MSPS时：8 mW，fS = 500 kSPS时：4 mW
  • 4 μW待机功耗，禁用内部LDO
  • 内部LDO支持使用3.15 V至5.5 V模拟单电源供电
• 宽工作温度范围：−40°C至+125°C

AD4696BCBZ-RL7，封装：36-Ball WLCSP (2.96mm x 2.96mm x 0.50mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：13.15（1000+个）

AD4696BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：15.51（100-499个）；13.15（1000+个）

AD4696BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：13.15（1000+个）

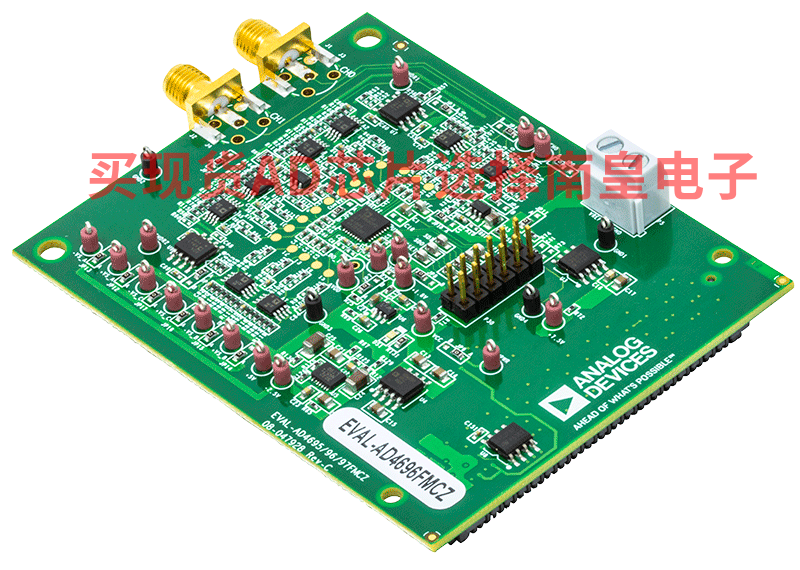

EVAL-AD4696：评估 AD4696 16 通道、16 位、1 MSPS 复用 SAR ADC

EVAL-AD4696FMCZ 旨在演示 AD4696 的性能，并通过易于使用的 ACE 插件图形界面，访问多种配置选项。AD4696 是一款16 通道、16 位、1 MSPS、多路复用逐次逼近寄存器 (SAR) 模数转换器 (ADC)，能够以较小的尺寸，实现多个信号的高性能数据采集。AD4696 采用轻松驱动功能和片内通道时序监控功能，简化了硬件和软件设计，适合各种空间受限的精密多通道应用。

EVAL-AD4696FMCZ 允许用户无需进行或进行极少的硬件改动，即可快速评估 AD4696 的性能。硬件包括用于评估交流性能的两个外部驱动模拟输入通道，以及包含 14 个具有板上产生的直流电平的通道，用于评估直流和稳定性能。外部驱动通道具有可配置的驱动电路，并通过 SMA 连接器，与精密信号发生器连接。

AD4696 ACE 插件通过 EVAL-SDP-CH1Z 控制器板与 EVAL-AD4696FMCZ 硬件进行通信。该软件允许通过寄存器映射视图和易于使用的 GUI 来配置 AD4696 套件。该软件还可以执行模数转换，并提供时域和频域分析工具，以快速评估 AD4696。

更详细的功能描述和套件规格，请见 AD4696 数据手册，在使用 EVAL-AD4696FMCZ 时，必须同时参考该手册与用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。
