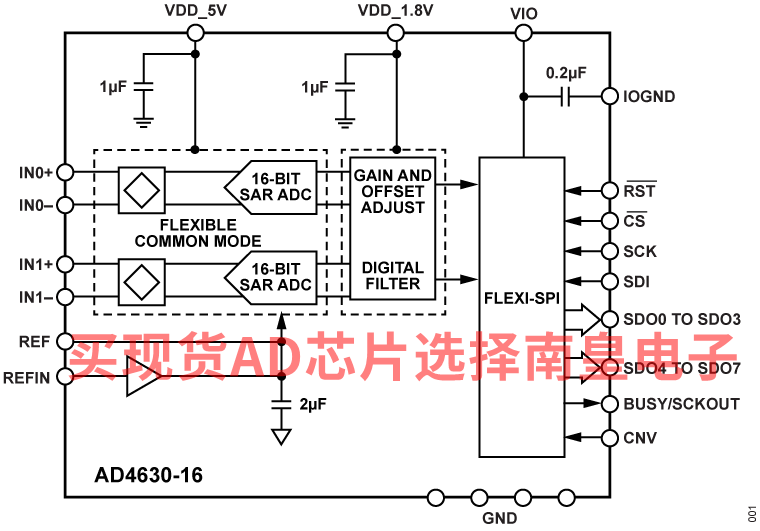

AD4630-16是一款双通道、同步采样、Easy Drive、2 MSPS逐次逼近寄存器(SAR)型模数转换器(ADC)。AD4630-16具有保证最大±3 ppm的积分非线性(INL)和16位无失码，在−40°C至+125°C时可实现出色的精度。数据手册中的图1显示了AD4630-16的功能架构。

低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用 5V基准电压源时，AD4630-16提供97.4 dB的典型动态范围。低噪底支持需要较小增益和较低功耗的信号链。提供具有可编程抽取率的模块平均滤波器，可减少低带宽信号噪声，从而提高精度。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个±VREF范围，从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性，可提供广泛的AD4630-16兼容型模拟前端元件选择。支持单端和差分信号。

灵活的多功能Flexi-SPI串行外设接口(SPI)简化了主机处理器和ADC集成。宽数据时钟窗口、多个串行数据输出(SDO)通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz，同时在2 MSPS的采样速率下工作。回波时钟模式可放宽时序要求并简化数字隔离器的使用。

AD4630-16的球栅阵列(BGA)封装集成了所有关键电源和基准旁路电容，缩小了尺寸，减少了系统元件数，同时降低了对电路板布局的敏感性。

应用

• 自动测试设备
• 数字控制环路
• 医疗仪器
• 地震学
• 半导体制造
• 科学仪器

• 高性能
  • 吞吐速率：每通道2 MSPS（最大值）
  • INL：±3 ppm（最大值，−40°C至+125°C）
  • SNR：97.4 dB（典型值）
  • THD：-127 dB（典型值）
  • NSD：−157.4 dBFS/Hz（典型值）
• 低功耗
  • 每个通道15 mW (2 MSPS)
  • 每个通道1.5 mW (10 kSPS)
• 轻松驱动特性降低了系统复杂性
  • 直流输入具有0.6 μA低输入电流
  • 宽共模输入范围：−(1/128) × VREF至+(129/128) × VREF
• 灵活的外部基准电压范围：4.096 V至5 V
  • 集成2 µF旁路电容的精确集成基准电压源缓冲器

• 具有高达216抽取率的可编程模块平均滤波器
  • 扩展样本分辨率高达30位
  • 超量程和同步位
• 灵活的SPI数字接口
  • 每通道1个、2个或4个SDO通道，支持较慢的SCK
  • 回波时钟模式可简化使用数字隔离器
  • 兼容1.2 V至1.8 V逻辑

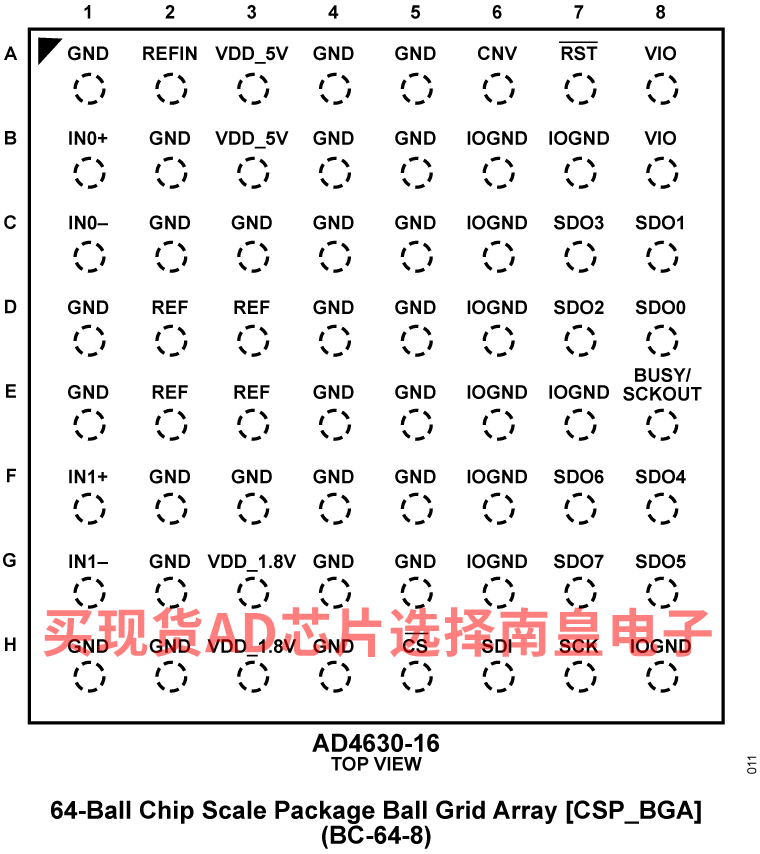

• 采用7 mm × 7 mm 64引脚CSP_BGA封装，内部电源和基准电容有助于缩减系统尺寸

AD4630-16BBCZ，封装：64-Lead BGA (7 mm x 7 mm x 1.72 mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：25.14（100-499个）；20.95（1000+个）

AD4630-16BBCZ-RL，封装：64-Lead BGA (7 mm x 7 mm x 1.72 mm)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：20.95（1000+个）

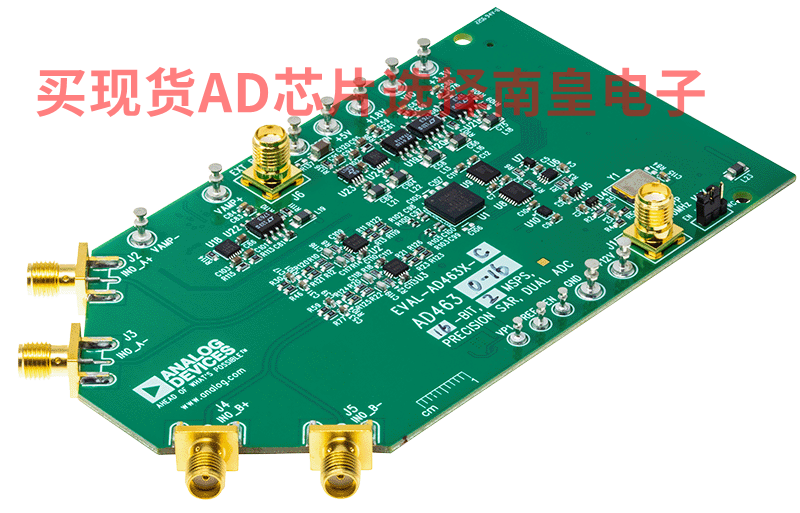

EVAL-AD4630-16：AD4630-16 SAR ADC Evaluation Board

The EVAL-AD4630-16FMCZ evaluation board enables quick and easy evaluation of the AD4630 family of 24-bit precision successive approximation register (SAR) analog-to-digital converters (ADCs).

The AD4630-16is a low power, 2-channel, 16-bit precision SAR ADC that supports up to 2 MSPS per channel. The evaluation board demonstrates the performance of the AD4630-16 and provides a configurable analog front end (AFE) for a variety of system applications.

The EVAL-AD4630-16FMCZ evaluation board is designed for use with the Digilent ZedBoard. The ZedBoard is used to control data capture and buffering. The evaluation board connects to the ZedBoard board via a field-programmable gate array (FPGA) mezzanine card (FMC) low pin count (LPC) connector. The ZedBoard hosts a Xilinx Zynq7000 SoC, which has two processor cores and programmable FPGA fabric. The ZedBoard connects to the PC through USB.

APPLICATIONS

Automatic test equipment Digital control loops Medical instrumentation Seismology Semiconductor manufacturing Scientific instrumentation
