AD4114是一款低功耗、低噪声24位Σ-?型模数转换器(ADC)，它集成了一个模拟前端(AFE)，支持全差分或单端高阻抗(≥1 MΩ)、双极性±10 V电压输入。

AD4114集成了关键的模拟和数字信号调理模块，可针对所用的每个模拟输入通道配置八种独立设置。对于完全建立的数据，AD4114的最大通道扫描速率为6.21 kSPS(161 μs)。

嵌入式2.5 V、低漂移(±5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。

数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可以根据应用中每个通道的要求，选择不同的滤波器设置。自动通道时序控制器能够让ADC在每个使能的通道之间切换。

AD4114的精密性能通过集成ADI公司专有的iPassives 技术来实现。AD4114出厂时已进行校准，可实现高精度性能。

AD4114采用单电源供电，简化了在电气隔离中的应用。额定工作温度范围为−40°C至+105°C。AD4114采用40引脚、6 mm×6 mm LFCSP封装。

应用

• 可编程逻辑控制器(PLC)和分布式控制系统(DCS)模块
• 仪器仪表和测量

• 具有集成 AFE 的 24 位 ADC
  • 快速灵活的输出速率：1.25 SPS 至 31.25 kSPS
  • 每个通道的通道扫描数据速率为 6.21 kSPS（建立时间为 161 μs）
  • 1007 SPS 时每个通道 17.3 个无噪声位
  • 20 SPS 时，每个通道的 50 Hz 和 60 Hz 共模抑制比为 120 dB
• ±10 V 输入，8 个差分或 16 个单端
  • VIN 引脚绝对最大额定值：± 65 V
  • 绝对输入引脚电压高达 ±20 V
  • 最小 1MΩ 阻抗
  • 25°C 时，0.07% TUE

• 片内 2.5 V 基准电压源
  • 25°C 的初始精度为 ±0.12%，漂移为 ±5 ppm/°C (典型值)
• 内部或外部时钟
• 电源
  • AVDD = 3.0 V 至 5.5 V
  • IOVDD = 2 V 至 5.5 V
  • 总电流消耗：AVDD + IOVDD (IDD) = 3.9 mA
• 温度范围：?40°C 至 +105°C
• 3 线或 4 线串行数字接口（SCLK 上的 Schmitt 触发器）
  • 兼容 SPI、QSPI、MICROWIRE 和 DSP

AD4114BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：9.42（100-499个）；7.98（1000+个）

AD4114BCPZ-RL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：9.42（100-499个）；7.98（1000+个）

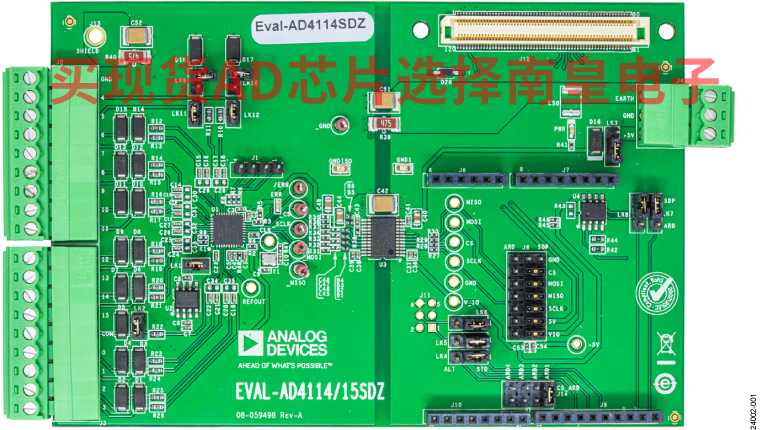

EVAL-AD4114：AD4114 评估板

EVAL-AD4114SDZ 是一款功能完备的评估板，可用于评估 AD4114 的所有特性。AD4114 是一款 24 位、125 kSPS、Σ-Δ 模数转换器 (ADC)，输入电压范围为 ±10 V（16 个单端通道或 8 个全差分通道）。所有通道都具有板载过压和过流保护

EVAL-AD4114SDZ 板包括基准电压源、电源和数据绝缘，并可以连接到 ADI公司的系统演示平台 (SDP) 硬件。SDP-B 板可通过通用串行总线 (USB) 端口连接到 PC，并可以从 PC USB 端口为 EVAL-AD4114SDZ 板供电。

AD411x Eval+ 评估软件可以配置 AD4114 功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供直流时域分析。

AD4114 数据手册中包含 AD4114 的完整规格说明，在使用 EVAL-AD4114SDZ 评估板时，必须同时参阅该说明和本用户指南。
