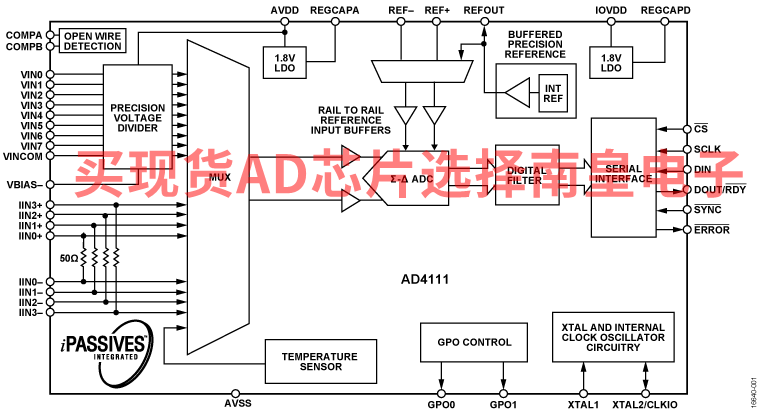

AD4111是一款低功耗、低噪声、24位Σ-Δ型模数转换器(ADC)，集成了模拟前端(AFE)，支持全差分或单端、高阻抗(≥1MΩ)双极性±10 V电压输入和0 mA至20 mA电流输入。

AD4111还集成了关键的模拟和数字信号调理模块，可针对所用的每个模拟输入通道配置8种独立设置。对于完全建立的数据，AD4111的最大通道扫描速率为6.21 kSPS (161 µs)。

嵌入式2.5 V、低漂移(5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。

数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道序列器支持ADC转接每个使能的通道。

AD4111的精密性能通过集成ADI公司专有的iPassives技术而实现。AD4111出厂时已进行校准，可实现指定的高精度。

AD4111还有独特的电压输入开路检测功能（正在申请专利），支持采用5 V或3.3 V单电源的系统级诊断。

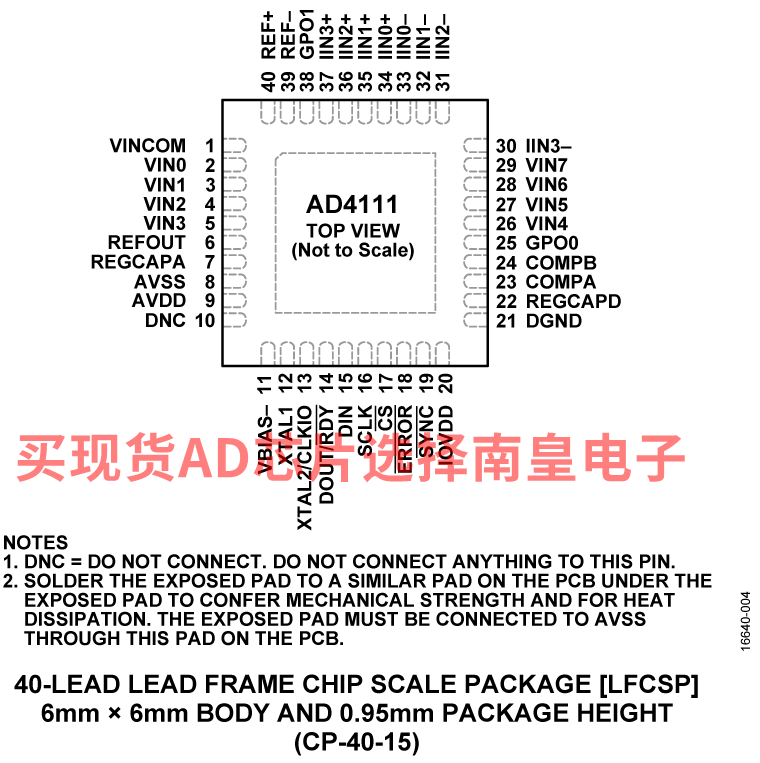

AD4111采用单电源供电，很容易用于电气隔离应用。AD4111的额定工作温度范围为−40°C至+105°C，提供40引脚、6 mm × 6 mm LFCSP封装。

应用

• 过程控制
  • PLC和DCS模块
  • 仪器仪表与测量

• 根据以下标准进行鲁棒性测试：IEC6100-4-2、IEC6100-4-3、
• IEC6100-4-4、IEC6100-4-5、IEC6100-4-6、CISPR 11
• 集成模拟前端的 24 位 ADC
  • 快速灵活的输出速率：1.25 SPS 至 31.25 kSPS
  • 每通道通道扫描速率：6.21 kSPS（161 μs 建立时间）
  • 1 kSPS 时每个通道 16 个无噪声位
  • 20 SPS 时每个通道的 50 Hz 和 60 Hz 抑制为 85 dB
• ±10 V 输入，4 个差分或 8 个单端
  • 引脚绝对最大额定值：±50 V
  • 高达 ±20 V 的超量程
  • ≥1 MΩ 阻抗
  • 25°C 时精度为 ±0.06%
  • 开路检测

• 0 mA 至 20 mA 输入，4 个单端
  • 引脚绝对最大额定值：±50 mA
  • 高达 −0.5 mA 至 +24 mA 的超量程
  • 60 Ω 阻抗
  • 25°C 时精度为 ±0.08%
• 片内 2.5 V 基准电压源
  • 25°C 时精度为 ±0.12%，漂移为 ±5 ppm/°C（典型值）
• 内部或外部时钟
• 电源
  • AVDD = 3.0 V 至 5.5 V
  • IOVDD = 2 V 至 5.5 V
  • 总 IDD = 3.9 mA
• 温度范围：−40°C 至 +105°C
• 3 线或 4 线串行数字接口（SCLK 上的施密特触发器）
  • SPI、QSPI、MICROWIRE 和 DSP 兼容

AD4111BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：9.42（100-499个）；7.98（1000+个）

AD4111BCPZ-RL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：9.42（100-499个）；7.98（1000+个）

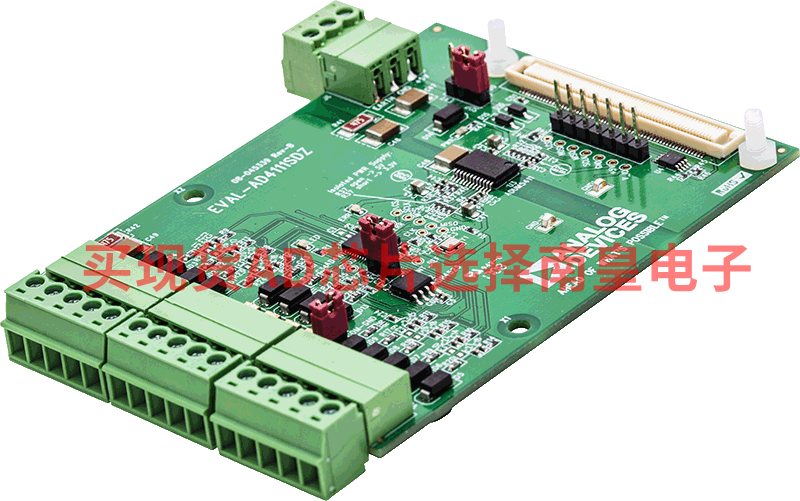

EVAL-AD4111：AD4111 评估板

EVAL-AD4111SDZ 评估套件采用 AD4111 24 位 31.25 kSPS 模数转换器 (ADC)，输入电压范围为 ±10 V（4 个差分通道或 8 个单端通道），具有断线检测功能，4 个电流通道的工作电流范围为 0 mA 至 20 mA。所有通道都具有板载过压和过流保护

EVAL-AD4111SDZ 板包括基准电压源、电源和数据隔离，并可以连接到 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z)。SDP-B 板可通过 USB 端口连接到 PC，并可以从 PC USB 端口为 EVAL-AD4111SDZ 板供电。

AD411X Eval+ 评估软件可以配置 AD4111 器件功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供断线检测、直流时域分析。

产品数据手册中包含 AD4111 的完整规格说明，使用本评估板时必须同时参阅该说明和本用户指南。
