AD4030-24/AD4032-24分别是2 MSPS或500 kSPS逐次逼近寄存器(SAR)模数转换器(ADC)，具有Easy Drive特性。AD4030-24/AD4032-24具有保证最大±0.9 ppm的积分非线性(INL)和24位无失码，在−40°C至+125°C时可实现出色的精度。图1显示了AD4030-24/AD4032-24的功能架构。

低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用5V基准电压源时，AD4030-24/AD4032-24提供109 dB的典型动态范围。低噪底支持需要较小增益和较低功耗的信号链。具有可编程抽取率的模块平均滤波器可将动态范围提高至高达155.5 dB。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个±VREF范围，从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性，可提供广泛的AD4030-24/AD4032-24兼容型模拟前端元件选择。支持单端和差分信号。

灵活的多功能Flexi-SPI串行外设接口(SPI)简化了主机处理器和ADC集成。宽数据时钟窗口、多个SDO通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz，同时在2 MSPS或500 kSPS的采样速率下工作。回波时钟模式和ADC主机时钟模式放宽了时序要求并简化了数字隔离器的使用。

AD4030-24/AD4032-24的7 mm × 7 mm、64引脚CSP_BGA封装集成了所有关键电源和基准旁路电容，缩小了尺寸，减少了系统元件数，同时降低了对电路板布局的敏感性。

应用

• 自动测试设备
• 数字控制环路
• 医疗仪器
• 地震学
• 半导体制造
• 科学仪器

• 高性能
  • 吞吐量：2 MSPS (AD4030-24) 或 500 kSPS (AD4032-24) 选项
  • 积分非线性：从 −40°C to +125°C，最大值为 ±0.9 ppm
  • SNR：108.4 dB（典型值）
  • 总谐波失真：−127 dB（典型值）
  • NSD−169 dBFS/Hz （典型值）
• 低功耗
  • 2 MSPS 时为 30 mW
  • 500 kSPS时为 10 mW
  • 10 kSPS 时为 3 mW
• 易驱动功能降低系统复杂性
  • 低 1.2μ直流输入的输入电流
  • 宽输入共模电压范围：−(1/128) × VREF 至 +(129/128) × VREF

• 灵活的外部基准电压源范围：4.096 V 至 5 V
  • 具有 2 μF 旁路电容器的精确集成基准缓冲区
• 具有高达 216 次抽取的可编程块平均滤波器
  • 将样本分辨率扩展至 30 位
  • 超量程和同步位
• Flexi-SPI 数字接口
  • 1、2 或 4 个 SDO 通道允许较慢的 SCK
  • 回声时钟模式简化了数字隔离器的使用
  • 与 1.2 V 至 1.8 V 逻辑兼容

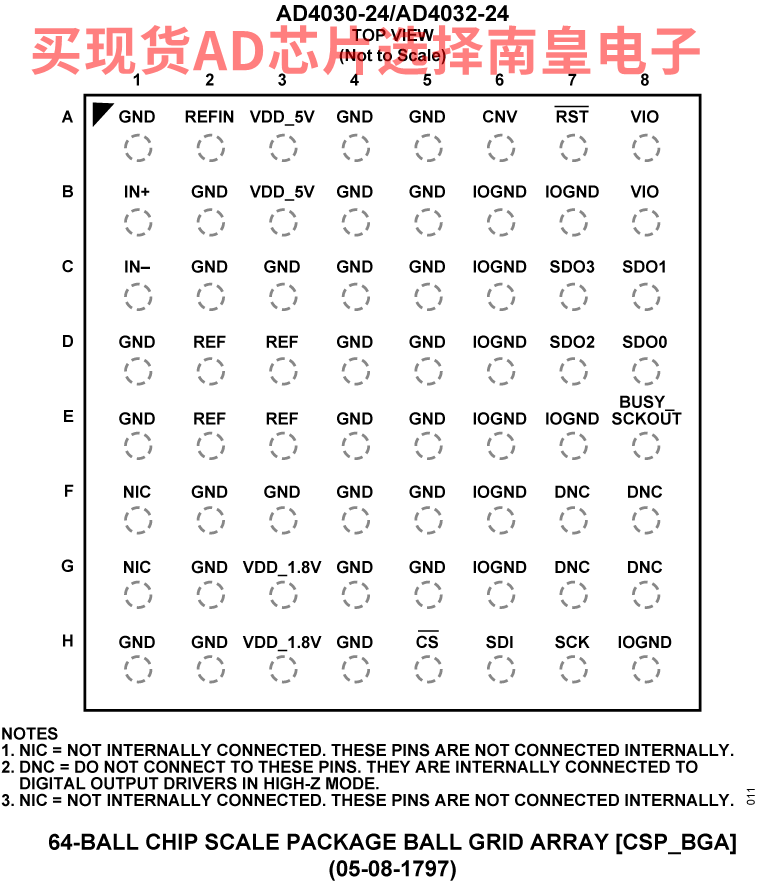

• 7 mm × 7 mm、64 球 CSP_BGA 封装，带有内部电源和参考电容器，有助于减少系统尺寸

AD4030-24BBCZ，封装：64-Lead BGA (7 mm x 7 mm x 1.72 mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：29.94（100-499个）；24.95（1000+个）

AD4030-24BBCZ-RL，封装：64-Lead BGA (7 mm x 7 mm x 1.72 mm)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：24.95（1000+个）

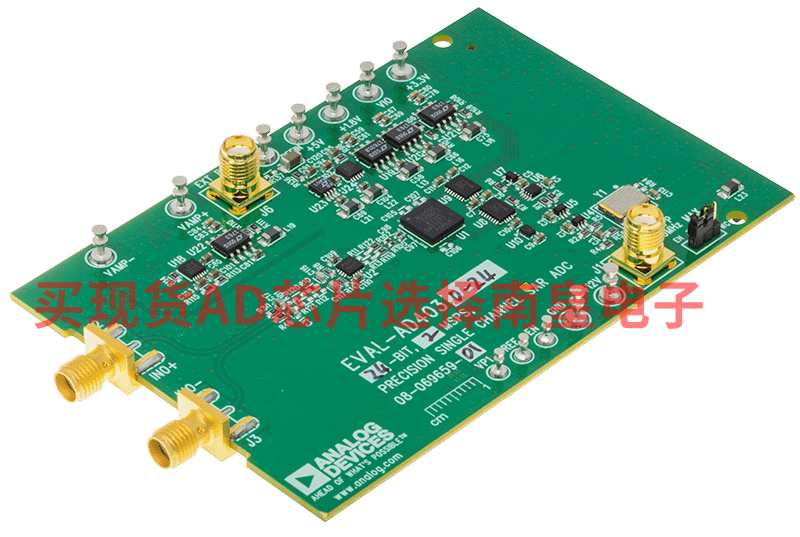

EVAL-AD4030-24：AD4030-24 评估板，精密单通道 24 位 SAR ADC

EVAL-AD4030-24FMCZ 评估板可快速轻松地评估 AD4030 系列 24 位精度逐次逼近寄存器 (SAR) 模数转换器 (ADC)。

AD4030-24 是一款低功耗、24 位精度的 SAR ADC，支持高达 2 MSPS。该评估板展示了 AD4030-24 的性能，并为各种系统应用提供了可配置的模拟前端 (AFE)。

EVAL-AD4030-24FMCZ 评估板设计用于与 Digilent ZedBoard一起使用。ZedBoard 用于控制数据捕获和缓冲。评估板通过现场可编程门阵列 (FPGA) 夹层卡 (FMC) 低引脚数 (LPC) 连接器连接到 ZedBoard 板。ZedBoard 托管 Xilinx Zynq7000 SoC，它具有两个处理器内核和可编程 FPGA 架构。ZedBoard 通过 USB 连接到 PC。

评估板包括：

一种高精度缓冲带隙 5 伏基准 (LTC6655)。 为 AD4030-24 提供信号调节和驱动的模拟前端 (AFE)。AFE 可配置为使用双缓冲器配置中的 ADA4896-2 或全差分放大器 ADA4945-1。 一个可选的 100 MHz 时钟源，为 FPGA 和 ADC 提供参考时钟。 完整的电源解决方案，通过 FMC 连接器从 ZedBoard 提供的 12 伏电源提供所有必要的电压轨。

这些产品的完整描述可在其各自的数据表中找到，使用评估板时应查阅这些数据表。

应用

自动测试设备 数字控制回路 医疗仪器仪表 地震学 半导体制造 科学仪器仪表
