AD4022的基本参数
  • 制造厂商:AD
  • 产品类别:精密模数转换器- 20 MSPS
  • 技术类目:单通道模数转换器
  • 功能描述:20位、1.8 MSPS/1 MSPS/500 kSPS、轻松驱动、差分SAR ADC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD4022的产品详情:

AD4022是一款高精度、高速、低功耗、20位、轻松驱动、精密逐次逼近寄存器(SAR)模数转换器(ADC),采用单电源(VDD)供电。基准电压VREF由外部提供,并且可以独立于电源电压。AD4022功耗和吞吐速率呈线性变化关系。

轻松驱动特性可降低信号链的复杂性和功耗,同时支持较高的通道密度。低输入电流,尤其是高阻态模式与长信号采集阶段的结合,无需使用专用的ADC驱动器。轻松驱动特性扩展了能够驱动这些ADC的配套电路的范围(见数据手册中的图2)。

输入范围压缩无需向ADC驱动器放大器提供负电源,同时保留完整的ADC代码范围。输入过压箝位可保护ADC输入免受过压事件影响,尽可能减少了对参考引脚的干扰且无需外部保护二极管。

通过高达500 kSPS的快速器件吞吐量,用户可以精确捕获高频信号并实现过采样技术,以克服与抗混叠滤波器设计相关的挑战。低串行外设接口(SPI)时钟速率要求降低了数字输入/输出功耗,拓宽了数字主机选项并简化了横跨数字隔离发送数据的工作过程。通过使用独立的VIO逻辑电源,SPI兼容串行用户接口可与1.8V、2.5V、3V和5V逻辑兼容。

应用

  • 自动测试设备
  • 机器自动化
  • 医疗设备
  • 电池供电设备
  • 精密数据采集系统
  • 仪器仪表和控制系统
AD4022的优势和特点:
  • 轻松驱动
    • 大大降低输入反冲
      • 输入电流降至0.5 μA/MSPS
    • 增强采集阶段,≥77%周期时间(1 MSPS时)
    • 第一转换精度,无延迟或流水线延迟
    • 输入范围压缩适合单电源供电
    • 快速转换支持低SPI时钟速率
    • 高达50 mA的输入过压箝位保护吸电流
    • SPI/QSPI/MICROWIRE/DSP兼容串行接口
  • 高性能
    • 差分模拟输入范围: ±VREF、 VREF(2.4 V至5.1 V)
    • 吞吐速率:1.8 MSPS/1 MSPS/500 kSPS可选
    • INL:±3.1 ppm(最大值)
    • 保证20位、无失码
    • SNR:100.5 dB(fIN = 1 kHz,VREF = 5 V时)
    • THD:−123 dB(fIN = 1 kHz时),−100 dB(fIN = 100 kHz时)
    • SINAD:89 dB(fIN = 900 kHz时,参见数据手册中的图17)
    • 过采样动态范围
      • 104 dB(OSR = 2)
      • 131 dB(OSR = 1024)
  • 低功耗
    • 单电源工作:1.8 V,逻辑接口电压:1.71 V至5.5 V
    • 2.7 mW(500 kSPS,仅VDD)
    • 83 μW (10 kSPS),15 mW (1.8 MSPS)(总功耗)

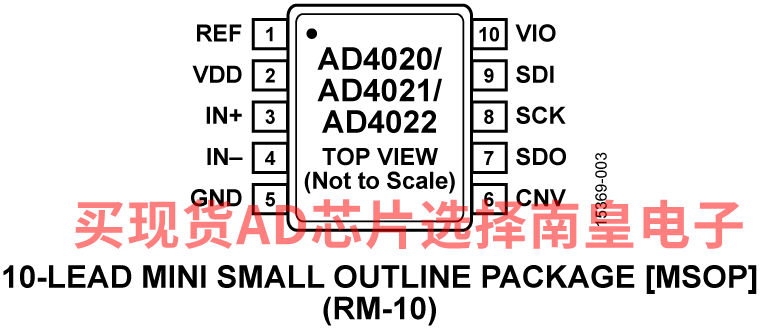

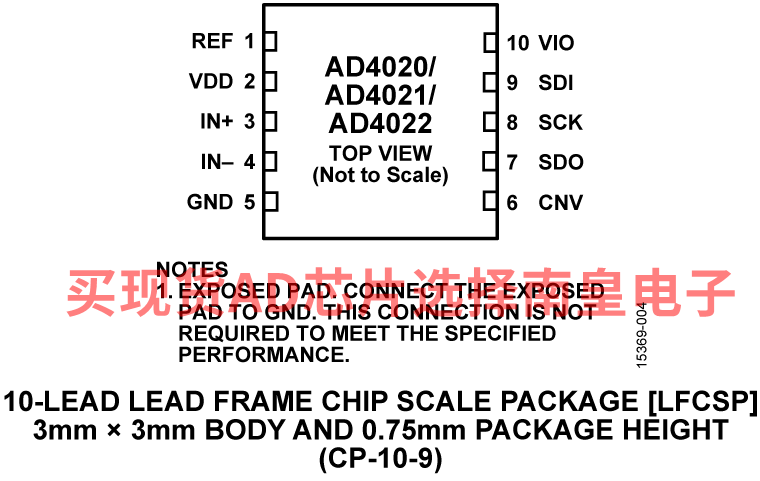

  • 10引脚封装:3 mm × 3 mm LFCSP、3 mm × 4.90 mm MSOP封装
    • 与 AD4003/AD4007/AD4011 系列引脚兼容
  • 保证工作:−40°C至+125°C
AD4022具体的完整产品型号参数及价格(美元):

AD4022BCPZ-RL7,封装:10-Lead LFCSP (3mm x 3mm),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:19.98(100-499个);16.45(1000+个)

AD4022BRMZ,封装:10-Lead MSOP,包装形式及数量:管装,50,工作温度:-40 to 125C,AD官网报价:19.98(100-499个);16.45(1000+个)

AD4022BRMZ-RL7,封装:10-Lead MSOP,包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:19.98(100-499个);16.45(1000+个)

轻松满足您的AD芯片采购需求
AD4022的评估套件:

EVAL-AD400x-FMCZ: 适用于 AD4000 系列 16/18/20 位精密 SAR ADC 的评估板

AD4000/AD4001/AD4002/AD4003/AD4020系列评估板可对AD4000系列16/18/20位精密逐次逼近寄存器(SAR)模数转换器(ADC)进行快速、简化评估。AD4000/AD4001/AD4002/AD4003/AD4020均为低功耗、16/18/20位精密SAR ADC,性能高,吞吐速率可达2 MSPS(AD4020的吞吐速率为1.8 MSPS)。该评估板可演示ADC AD4000/AD4001/AD4002/AD4003/AD4020系列的性能,并提供适合各种系统应用的简化接口。

EVAL-AD4000FMCZ/EVAL-AD4001FMCZ/EVAL-AD4002FMCZ/EVAL-AD4003FMCZ/EVAL-AD4020FMCZ评估板(可从EVAL-AD400x-FMCZ产品页面访问)非常适合与ADI公司的高速系统演示平台(SDP-H1)一起使用。这些评估板通过现场可编程门阵列(FPGA)夹层卡(FMC)低引脚数(LPC)连接器与SDP-H1板连接。

板载元件包括:高精度缓冲带隙5.0 V基准电压源(ADR4550)、基准电压缓冲器(ADA4807-1)、共模缓冲器(ADA4807-1)、集成两个运算放大器的信号调理电路(ADA4807-1),以及提供所需电压以满足电压需求的电源。

EVAL-AD4000FMCZ、EVAL-AD4001FMCZ、EVAL-AD4002FMCZ、EVAL-AD4003FMCZ和EVAL-AD4020FMCZ分别集成了AD4000、AD4001、AD4002、AD4003和AD4020。不过,这些评估板可用于通过限制评估软件中的采样速率来评估AD4004、AD4005、AD4006、AD4007、AD4008、AD4010、AD4011、AD4021和AD4022的性能,以实现特定ADC的采样速率较大化。例如,如果将采样速率限制在1 MSPS,EVAL-AD4000FMCZ上的AD4000可用于评估AD4004的性能。每种产品对应的评估板请参见产品数据手册

产品各自的数据手册提供了这些产品的完整说明,在使用相应评估板时必须参考数据手册。表7显示AD4000/AD4001/AD4002/AD4003/AD4020评估板的型号。
