AD3552R是一款低漂移、超快速、16位精度、电流输出数模转换器（DAC），可在多个电压范围内配置。AD3552R采用2.5V固定基准电压源。

该器件包含3个漂移补偿反馈电阻器，用于调节输出电压所需的外部跨阻放大器（TIA）。失调和增益调整寄存器允许生成多个输出范围，如0V至2.5V、0V至5V、0V至10V、-5V至+5V和-10V至+10V，以及具有完整16位分辨率的自定义中间范围。

DAC可在快速模式下运行以实现最高速度，或在精确模式下运行以实现最高精度。

SPI接口可配置为单通道SPI（经典SPI）模式、双通道SPI模式、同步双通道SPI模式、具有单倍数据速率（SDR）或双倍数据速率（DDR）的四通道SPI模式，逻辑电平为1.2V至1.8V。

为提高器件鲁棒性，可使能循环冗余检验（CRC）。还集成了多个错误校验器，以检测VREF故障或存储器映射损坏。

AD3552R的额定温度范围为–40°C至+105°C扩展工业级温度范围。

应用

• 仪器仪表
• 硬件在环
• 过程控制设备
• 医疗设备
• 自动测试设备
• 数据采集系统
• 可编程电压源
• 光通信

• 16位解析度
• 快速模式下33 MUPS的单路速率
• 精确模式下22 MUPS的单路速率
• 小信号建立时间65ns，精确度0.1%
• 大信号建立时间100ns，精确度0.1%
• 超小毛刺：< 50 pV×s
• 超低时延5 ns
• 总谐波失真：1 kHz时为-105 dB

• 配置度高的输出电压跨度和失调
• 1.2V和1.8V逻辑电平兼容
• 单频段（经典）、双频段和四频段SPI模式
• 多个误差检测器，包括模拟和数字域
• 2.5V内部电压基准，10 ppm/°C最大温度系数
• 5 mm × 5 mm LFCSP

AD3552RBCPZ16，封装：32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：40.07（100-499个）；35（1000+个）

AD3552RBCPZ16-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：35（1000+个）

EVAL-AD3552R：AD3552R-16的评估板是一款低漂移超快16位精确度的电流输出数模转换器（DAC）。

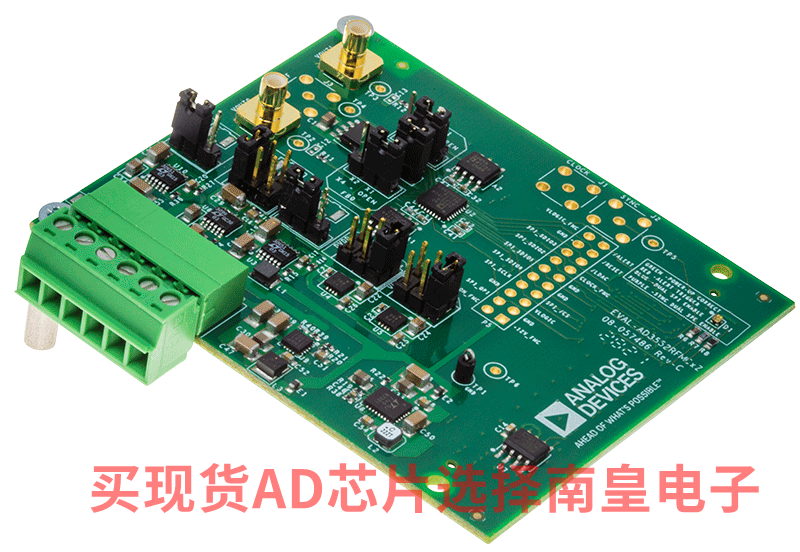

EVAL-AD3552RFMCxZ是一款用于AD3552R超快16位精密DAC的评估板。该评估板有两种变体版本：?实现更高速度的EDITOREVAL-AD3552RFMC1Z和实现更高精度的EVALAD3552RFMC2Z，唯一区别在于跨阻放大器及其对应的反馈电容器。

该评估板实现DAC所有输出范围的测试、波形生成、电源和基准选项。

EVAL-AD3552RFMCxZ通过系统演示平台（SDP- H1板）连接到PC的USB端口。也可通过P5位置的排针接头连接到不同的控制器板。
