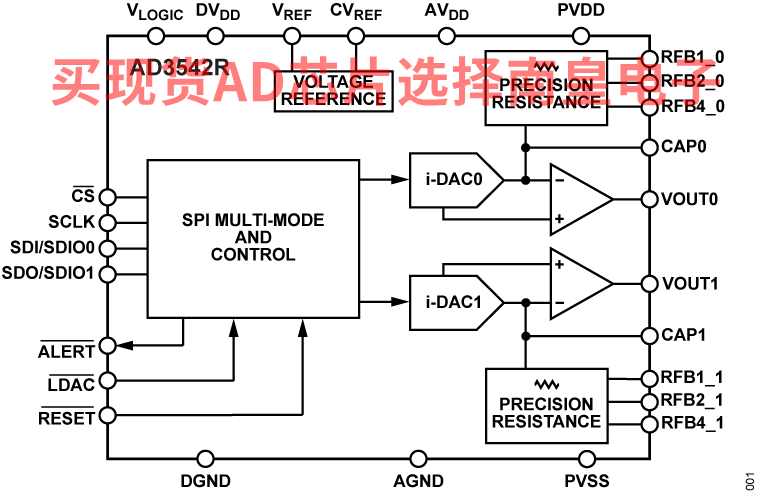

AD3542R是一款低漂移、双通道、超快速、16位精度、电压输出数模转换器(DAC)，可在多个电压范围内配置。AD3542R采用2.5V固定基准电压源。

该器件包含3个漂移补偿反馈电阻器，用于调节输出电压的内部跨阻放大器(TIA)。失调和增益调整寄存器允许生成多个输出范围，如0V至2.5V、0V至5V、0V至10V、-5V至+5V和-2.5 V至+7.5 V。

DAC可在快速模式下运行以实现最高速度，或在精确模式下运行以实现最高精度。

串行外设接口(SPI)可配置为单通道SPI（经典SPI）模式、双通道SPI模式、具有单倍数据速率(SDR)或双倍数据速率(DDR)的同步双通道SPI模式，逻辑电平为1.2V至1.8V。

为提高器件鲁棒性，可使能循环冗余检验（CRC）。还集成了多个错误校验器，以检测VREF故障或存储器映射损坏。

AD3542R的额定温度范围为-40°C至+105°C扩展工业温度范围。

应用

• 仪器仪表
• 硬件在环
• 过程控制设备
• 医疗设备
• 自动测试设备
• 数据采集系统
• 可编程电压源
• 光通信

• 16位分辨率
• 16 MUPS单通道速率（快速模式下）
• 11 MUPS单通道速率（精密模式下）
• 小信号建立时间：78 ns，0.1%精度
• 大信号建立时间：100 ns，0.1%精度
• 小毛刺：<50 pV×s
• 超低延迟：5 ns
• THD：-105 dB（1 kHz时）

• 高度可配置的输出电压范围和失调
• 兼容1.2 V和1.8 V逻辑电平
• 单通道（经典）和双通道SPI模式
• 多个误差检测器，包括模拟和数字域
• 2.5 V内部基准电压源，10 ppm/℃最大温度系数

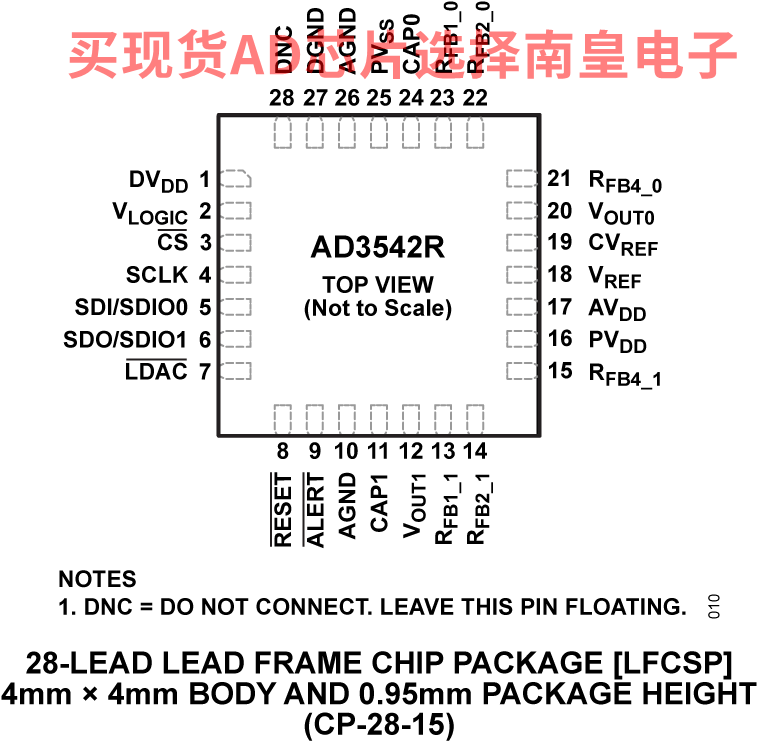

• 小型封装：4 mm × 4 mm LFCSP

AD3542RBCPZ12-RL7，封装：28-Lead LFCSP (4mm x 4mm x 0.95 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：18（1000+个）

AD3542RBCPZ16，封装：28-Lead LFCSP (4mm x 4mm x 0.95 mm)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：37.78（100-499个）；33（1000+个）

AD3542RBCPZ16-RL7，封装：28-Lead LFCSP (4mm x 4mm x 0.95 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：33（1000+个）

EVAL-AD3542R：适用于 AD3542R 双路 16 位 16 MUPS 多跨度多 IO SPI ADC 的评估板

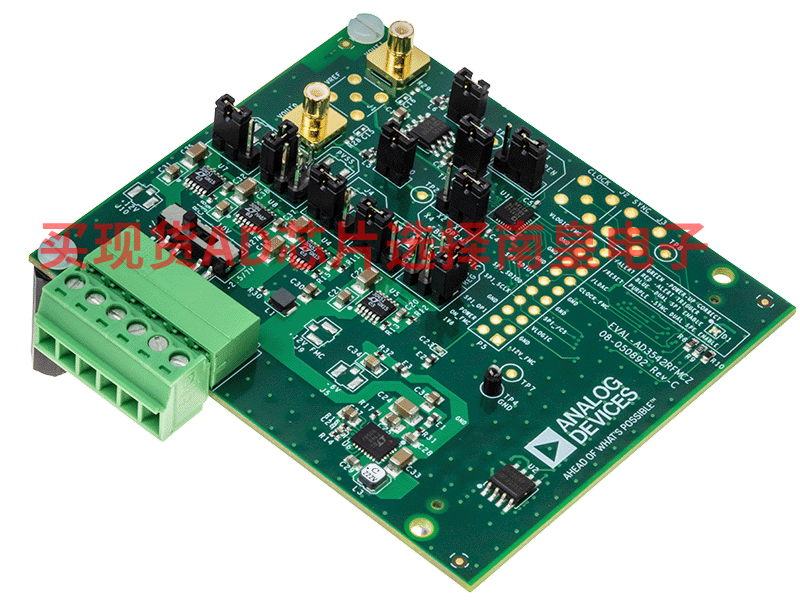

EVAL-AD3542RFMCZ 是一款用于 AD3542R 超快 16 位精密 DAC 的评估板。该评估板实现 DAC 所有输出范围的测试、波形生成、电源和基准选项。EVAL-AD3542RFMCZ 通过系统演示平台 (SDP-H1 板) 连接到 PC 的 USB 端口。也可通过 P5 位置的排针接头连接到不同的控制器板。

该用户指南介绍了 EVAL-AD3542RFMCZ 评估板和相关的 ACE 插件的配置和操作详细信息。有关 DAC 操作的其他信息，请参阅 AD3542R 数据手册。
