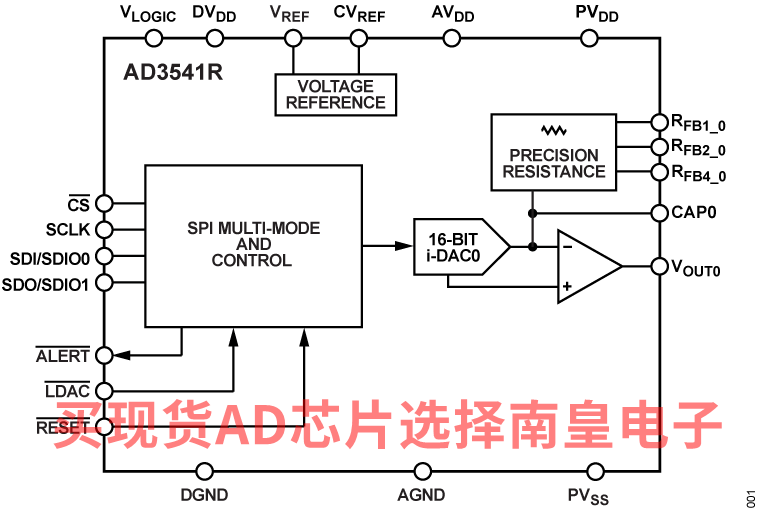

AD3541R是一款低漂移、单通道、超快速、16位精度、电压输出数模转换器(DAC)，可在多个电压范围内配置。AD3541R采用2.5V固定基准电压源。

该器件包含3个漂移补偿反馈电阻器，用于调节输出电压的内部跨阻放大器(TIA)。AD3541R具有五个预配置输出范围：0 V至2.5 V、0 V至5 V、0 V至10 V、−5 V至 +5 V和−2.5 V至 +7.5 V。

DAC可在快速模式下运行以实现更高速度，或在精确模式下运行以实现更高精度。

串行外设接口(SPI)可配置为单通道SPI（经典SPI）模式或具有单倍数据速率(SDR)或双倍数据速率(DDR)的双通道SPI模式，逻辑电平为1.2V至1.8V。为提高器件鲁棒性，可使能循环冗余校验(CRC)。还集成了多个错误校验器，以检测VREF故障或存储器映射损坏。

AD3541R的额定温度范围为-40℃至+105℃扩展工业温度范围。

应用

• 仪器仪表
• 硬件在环
• 过程控制设备
• 医疗设备
• 自动测试设备
• 数据采集系统
• 可编程电压源
• 光通信

• 16 位分辨率
• 快速模式下 16 MUPS 的单路速率
• 精确模式下 11 MUPS 的单路速率
• 小信号建立时间 78 ns，精度为 0.1%
• 大信号建立时间 100 ns，精度为 0.1%
• 超小毛刺：<50 pV×s
• 超低时延：5 ns
• 总谐波失真：1 kHz 时为 −105 dB

• 配置度高的输出电压跨度和失调
• 1.2 V 和 1.8 V 逻辑电平兼容
• 单频段（经典）、双频段 SPI 模式
• 多个误差检测器，包括模拟和数字域
• 2.5 V 内部电压基准，10 ppm/°C 最大温度系数

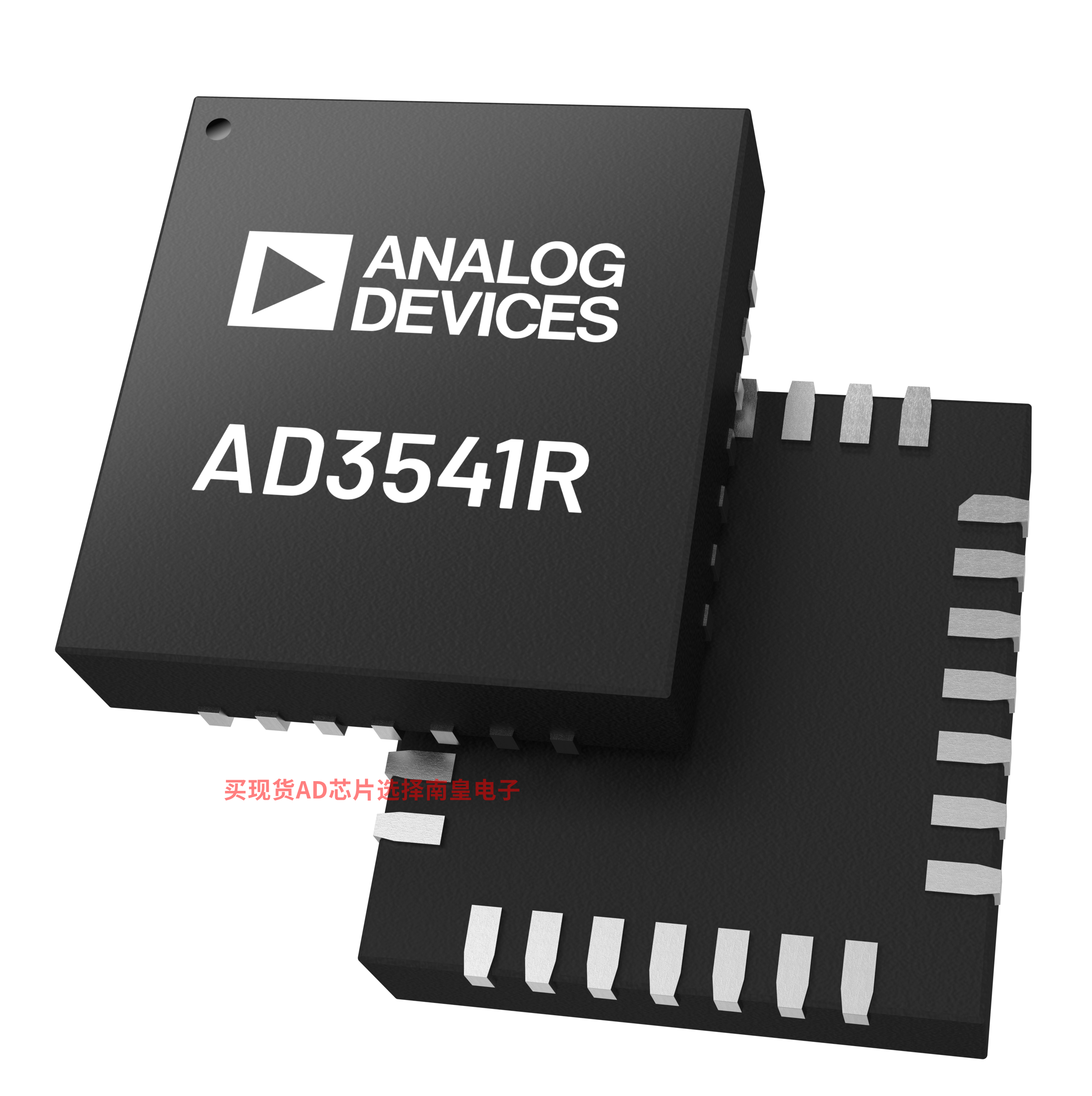

• 小型封装：4 mm × 4 mm LFCSP

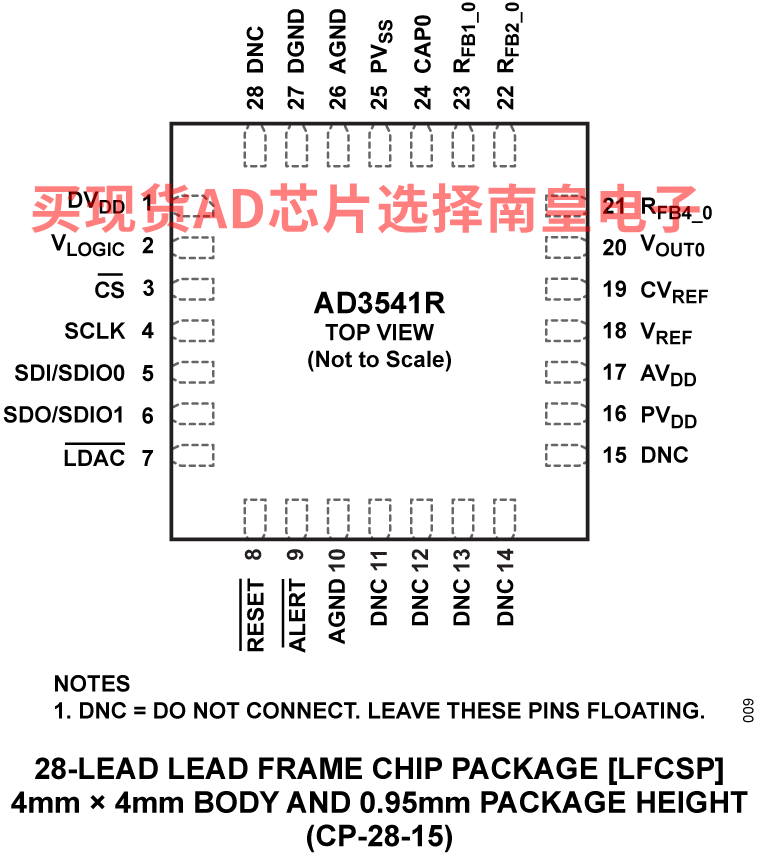

AD3541RBCPZ12-RL7，封装：28-Lead LFCSP (4mm x 4mm x 0.95 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：15（1000+个）

AD3541RBCPZ16-RL7，封装：28-Lead LFCSP (4mm x 4mm x 0.95 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：19（1000+个）

EVAL-AD3542R：适用于 AD3542R 双路 16 位 16 MUPS 多跨度多 IO SPI ADC 的评估板

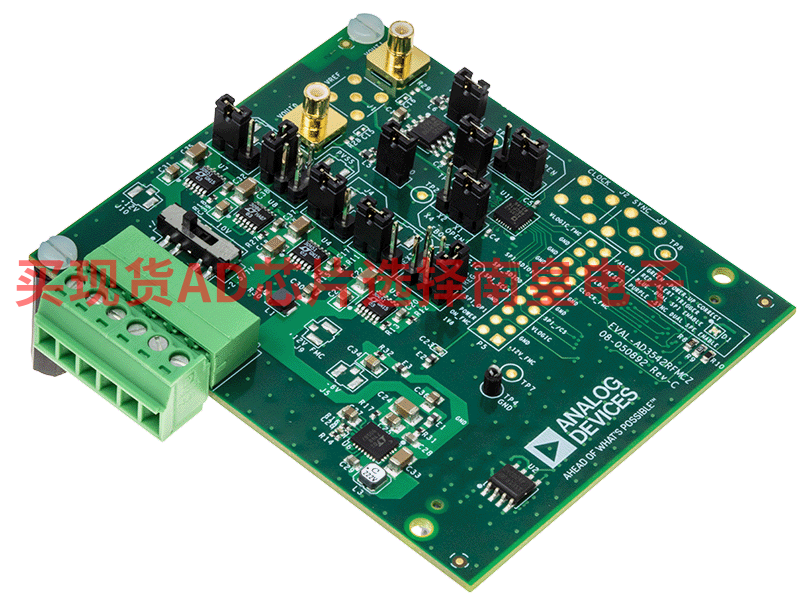

EVAL-AD3542RFMCZ 是一款用于 AD3542R 超快 16 位精密 DAC 的评估板。该评估板实现 DAC 所有输出范围的测试、波形生成、电源和基准选项。EVAL-AD3542RFMCZ 通过系统演示平台 (SDP-H1 板) 连接到 PC 的 USB 端口。也可通过 P5 位置的排针接头连接到不同的控制器板。

该用户指南介绍了 EVAL-AD3542RFMCZ 评估板和相关的 ACE 插件的配置和操作详细信息。有关 DAC 操作的其他信息，请参阅 AD3542R 数据手册。
