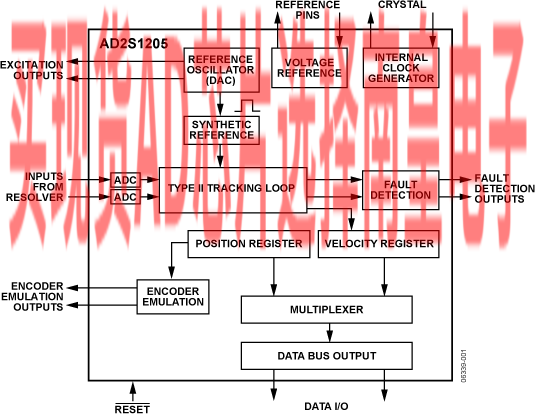

AD2S1205是一款完整的12位分辨率跟踪分解器数字转换器，内置可编程正弦波振荡器，为分解器提供正弦波激励。

转换器的Sin和Cos输入端支持3.15 V p-p ± 27%的输入信号。Type II跟踪环路可用于跟踪输入信号，并将Sin和Cos输入端的信息转换为输入角度和速率的所对应的数字量。最大跟踪速率是外部时钟频率的函数。AD2S105的工作频率范围为8.192 MHz ± 25%，最大跟踪速率为1250 rps。

产品特色
- 比例跟踪转换。Type II跟踪环路能够连续输出位置数据，且没有转换延迟。它还提供噪声抑制，以及参考和输入信号的谐波失真容限。
- 系统故障检测。故障检测电路可以检测分解器信号损耗、范围外的输入信号、输入信号失配，或位置跟踪损耗。
- 输入信号范围。Sin和Cos输入端支持3.15 V p-p ± 27%的差分输入电压。
- 可编程激励频率。利用频率选择引脚（FS1和FS2引脚）可以轻松的将激励频率设置为10 kHz、12 kHz、15 kHz或20 kHz。
- 3倍格式位置数据。通过12位并行端口或3线串行接口可以访问绝对12位角度位置数据。增量式编码器仿真采用标准A-quad-B格式，并提供方向输出。
- 数字速率输出。通过12位并行端口或3线串行接口可以访问12位、带符号的数字速率。

应用
- 汽车运动检测与控制
- 混合电动车
- 电动助力转向
- 集成的启动发电机/交流发电机
- 工业电机控制
- 过程控制

数据手册, Rev. 0, 1/07

• 完整的单芯片分解器数字转换器(RDC)
• 并行与串行12位数据端口
• 系统故障检测
• 精度：±11弧分
• 输入信号范围：3.15 V p-p ± 27%
• 绝对位置与速率输出

• 最大跟踪速率：1250 rps
  分辨率：12位
• 增量式编码器仿真
  (1024 脉冲/转)
• 内置可编程正弦波振荡器
• 单电源电压：5.00 V ±5%
• 额定温度范围：−40°C至+125°C
• 44引脚LQFP封装

AD2S1205WSTZ，封装：44-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：13.43（100-499个）；11.5（1000+个）

AD2S1205YSTZ，封装：44-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：16.79（100-499个）；14.38（1000+个）

ADW71205WSTZ-RL，封装：44-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：17.46（100-499个）；14.96（1000+个）

ADW71205YSTZ，封装：44-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：18.84（100-499个）；18.69（1000+个）

ADW71205YSTZ-RL，封装：44-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：18.84（100-499个）；18.69（1000+个）

EVAL-AD2S1205：AD2S1205 评估套件

EVAL-AD2S1205SDZ是针对AD2S1205的全功能评估套件。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合系统开发平台使用时的操作与设置。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。
