汽车音频总线(A2B)可在最远相距15 m的两个节点间提供多通道、I2S/TDM链路。它能实现单对差分线缆上的双向同步脉冲编码调制(PCM)数据（比如数字音频）、时钟和同步信号传输。A2B支持直接点对点连接，允许不同位置具有多个菊花链连接节点，以便贡献和/或使用时分多路复用(TDM)通道内容。

A2B是一种单主机、多从机系统，主控制器中的收发器用作主机。该主机能为所有从机节点生成时钟、同步和成帧信号。主机A2B收发器可通过控制端口(I2C)编程，实现配置与回读。A2B数据流中内置该控制端口的扩展版本，可以直接访问从机收发器的寄存器和状态信息，并实现跨距离I2C到I2C通信。

该收发器可通过多通道I2S/TDM接口直接连接到通用数字信号处理器(DSP)、现场可编程门阵列(FPGA)、特定应用集成电路(ASIC)、麦克风、模数转换器(ADC)、数模转换器(DAC)和编解码器。它还提供脉冲密度调制(PDM)接口，可直接连接最多4个PDM数字麦克风。

最后，该收发器还支持A2B总线供电特性，其中主机节点通过用于通信链路的同一菊花链连接的双绞线线缆为从机节点提供电压和电流。

表 1. 产品比较指南 特性 AD2420 AD2426 AD2427 AD2428 AD2429 支持主机 否 否 否 是 是 可发现的从机数1 不适用 不适用 不适用 最高10 最高2 TRX 功能模块 仅 A 仅 A A + B A + B 仅 B 支持 I2S/TDM 否 否 否 是 是 PDM 麦克风输入 2 个麦克风2 4 个麦克风 4 个麦克风 4 个麦克风 4 个麦克风 节点间最大线缆长度 5 米 15 米 15 米 15 米 5 米

1 N/A表示不适用。
2 PDM 麦克风必须连接到 DRX0/IO5 引脚。

应用

• 音频通讯链接
• 麦克风阵列
  • 波束成形
  • 免提和车内通信
• 主动和路噪降噪
• 音频/视频会议系统

A2B 总线特性

• 线形拓扑结构
  • 单主机、多从机
  • 节点间距离最长达15 m，整体线缆长度达40m
• 远距离通信
  • 同步数据
    • 多通道 I2S/时分复用 至 I2S/TDM
    • 同步时钟，相位在所有节点中对齐
    • 低延迟从机到从机通信
  • I2C 至 I2C 控制和状态信息
  • GPIO 和中断
• 总线电源或本地电源从机节点
• 可使用 SigmaStudio  图形软件工具进行配置
• 通过AEC-Q100 汽车应用认证

A2B 收发器特性

• 可配置A2B总线主机或从机操作
• I2C 接口
• 8位至32位多通道I2S/TDM接口
  • 可编程I2S/TDM数据速率
  • 多达 32 路上游和 32 路下游通道
• PDM 接口
  • 可编程PDM时钟速率
  • 最多4个高动态范围麦克风输入
• 同时接收最多4个PDM麦克风的I2S数据
• 为每个收发器提供唯一 ID 寄存器
• 交叉或直通布线
• 提供可编程设置以优化 EMC 性能

AD2428BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：4.05（100-499个）；3.86（1000+个）

AD2428KCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：0 to 105C，AD官网报价：3.83（100-499个）；3.65（1000+个）

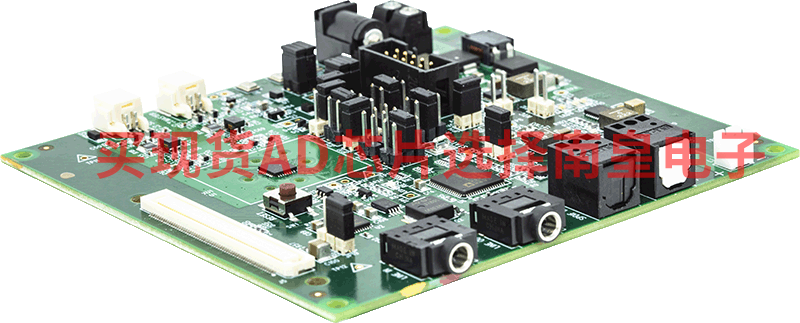

EVAL-AD2428WD1BZ：A2B 主机或本地电源从机模式（I2S/TDM，3 个 PDM 麦克风）

汽车音频总线(A2B)系统由一个单主机和至少一个从机组成，其中主控制器上的收发器用作主机。该主机收发器能为所有从机节点生成时钟、同步和成帧信号，且可通过控制总线(I2C)编程，实现配置与回读。A2B数据流中内置该控制总线的扩展版本，使主机可以直接访问从机收发器的寄存器和从机节点上以I2C连接的外设。收发器可通过I2C和多通道I2S/TDM接口直接连接到PDM麦克风和多个外设。最后，该收发器还支持A2B总线供电特性，其中主机节点通过用于通信链路的以菊花链连接的相同双绞线线缆为从机节点提供电压和电流，从而无需总线供电从机节点上的电源。由于给定A2B系统可采用多种配置，因此可以组合使用多个评估平台以验证系统操作，如下表所示。

产品比较指南 A2B 评估板 主/从 电源
I2S/TDM PDM 麦克风 EVAL-AD2428WD1BZ 主/从 本地 是 3 EVAL-AD2428WB1BZ 从机 总线 是 2 EVAL-AD2428WC1BZ 从机 总线 否 4 EVAL-AD2428WG1BZ 从机 本地 是 0 ADZS-AD2428MINI 主/从 本地/总线 是 0

请联系您当地的ADI 销售办事处或ADI授权产品经销商，以便获得更多产品信息和技术支持。
