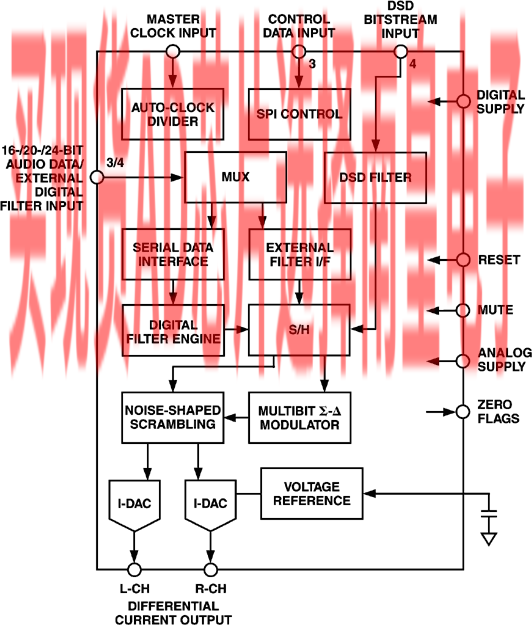

AD1955是一款完整的高性能、单芯片立体声数字音频回放系统，由多位Σ-Δ调制器、数字插值滤波器和连续时间差分电流输出DAC部分组成。这款音频DAC的独特之处在于其独立的SACD（超音频CD）位流和外部数字滤波器接口，为用户提供了极大的系统灵活性。该器件支持24位、192 kHz采样速率，适用于高端SACD播放器、DVD音频、家庭影院、汽车音频、数字调音台、数字音效处理器和采样音乐键盘。

应用

高端DVD音频、SACD、CD、家庭影院系统

汽车音频系统、采样音乐键盘

数字调音台、数字音效处理器

• 支持24位、最高192 kHz采样速率PCM音频数据
• 支持SACD位流和外部数字滤波器接口
• 多位Σ-Δ调制器具有“完美微分线性恢复”特性，可降低空闲音和本底噪声
• 数据定向加扰DAC，对抖动极不敏感
• 提供8.64 mA（峰峰值）差分输出电流以实现最佳性能，SACD模式下具有+3 dB裕量
• 5V电源立体声DAC音频系统

• SNR/DNR：120 dB（未静音，48 kHz采样速率，A加权立体声）
• SNR/DNR：123 dB（单声道）
• THD+N：-110 dB
• 阻带衰减：110 dB；通带纹波：±0.0002 dB
• 灵活的串行数据端口可配置为右对齐、左对齐、 I2S兼容和DSP串行端口模式
• 28 引脚塑封SSOP封装

AD1955ARSZ，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：9.38（100-499个）；8.48（1000+个）

AD1955ARSZRL，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：9.38（100-499个）；8.48（1000+个）

EVAL-AD1955：AD1955 评估板

本页面提供有关评估AD1955的评估板文档和订购信息。

---

EVAL-ADUSB2EBZ：ADUSB2EBZ评估板

ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

安装USBi板的步骤如下：
将USB电缆连接到PC上的空闲USB端口和USBi板上。 Windows将会运行“发现新硬件向导”。 选择“从列表或特定位置安装”，然后单击“下一步”。 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。



该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
